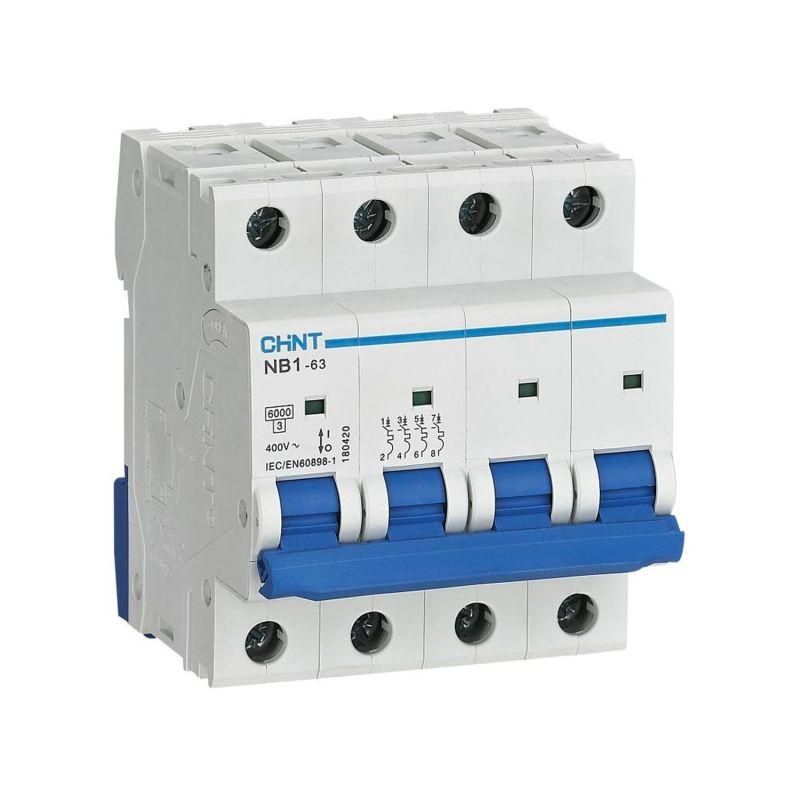

Выключатель автоматический четырехполюсный NB1-63 4P 20A 6кА х-ка D (DB) (R) | 179758 CHINT

Автоматический выключатель четырехполюсный модульный NB1-63 с номинальным током 20 А и характеристикой D предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Бренд CHINT обеспечивает надежность, а артикул 179758 соответствует промышленному уровню качества.

Назначение и область применения

Выключатель NB1-63 используется для защиты мощных потребителей в трёхфазных сетях переменного тока 400 В, где требуется высокая устойчивость к пусковым токам. Подходит для подключения двигателей, насосов, компрессоров, конвейеров и другого оборудования с высоким импульсным током при запуске. Применяется в промышленных объектах, производственных цехах, энергообъектах и крупных коммерческих зданиях.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В AC - работает в трёхфазной сети с линейным напряжением до 400 В
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: D - задержка перед отключением позволяет выдерживать пусковые токи до 10–20 крат от номинала, что важно для двигателей
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на средний уровень пыли и влаги, типичный для производственных помещений

Совместимость и монтаж

Выключатель NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Кабельное подключение осуществляется через зажимы, подходящие для медных проводов сечением до 16 мм2. Также возможна установка шин типа PIN и FORK. Ширина одного полюса - 18 мм, поэтому четыре полюса занимают ровно 72 мм. Устройство легко сочетается с другими модулями серии NB1-63 в щитовой. Для подключения нулевого провода используйте только клеммы, помеченные как N, чтобы сохранить целостность защиты.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3 - снижает энергию короткого замыкания, защищая оборудование. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов. Индикация положения контактов (зелёное окно = включено, красное = отключено) повышает безопасность обслуживания.

Преимущества

• Увеличенная устойчивость к пусковым токам благодаря характеристике D - идеально для старта электромоторов
• Гибкость комплектации: возможно добавление вспомогательных контактов XF9, сигнальных XF9J и расцепителей S9/V9
• Надёжная механическая конструкция с долгим сроком службы
• Яркая индикация состояния контактов - упрощает диагностику без тестера
• Совместимость со всей серией NB1-63 - можно собирать комплексные решения в одном щите

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP20 не предохраняет от брызг и пыли
• Не рекомендован для частого ручного включения/отключения - предназначен для защиты, а не для операционного управления
• Не подходит для однофазных цепей без необходимости защиты нуля - для таких задач лучше использовать двухполюсные модели
• Запрещена установка вне диапазона температур (-25…+40 C); при более низких температурах возможны отказы в работе

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита конвейерной линии на заводе
• Распределительный щит производственного участка с несколькими мощными станками
• Обеспечение безопасности вентиляционных установок с частотными преобразователями

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие посадочного диаметра кабеля - зажимы рассчитаны на максимум 16 мм2
• При использовании расцепителей (S9, V9) убедитесь, что они совместимы с вашей версией устройства; некоторые требуют дополнительного питания
• Для удобства обслуживания устанавливайте выключатель рядом с источником питания и нагревающими элементами - он чувствителен к перегреву
• Если в цепи есть частотники или ИБП, убедитесь, что пусковые токи не превышают 20×Iн - иначе выберите модель с характеристикой K или Z
• При сборке щита не забудьте про свободное место вокруг - для теплоотвода требуется минимум 10 мм с каждой стороны
