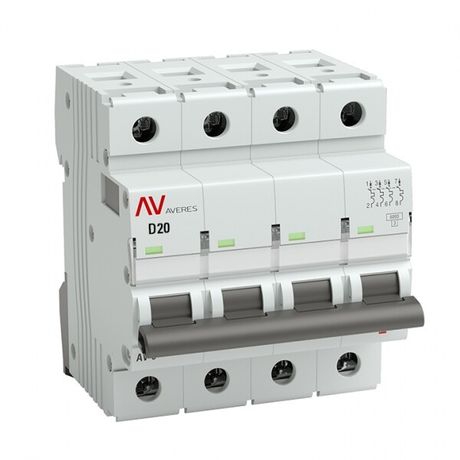

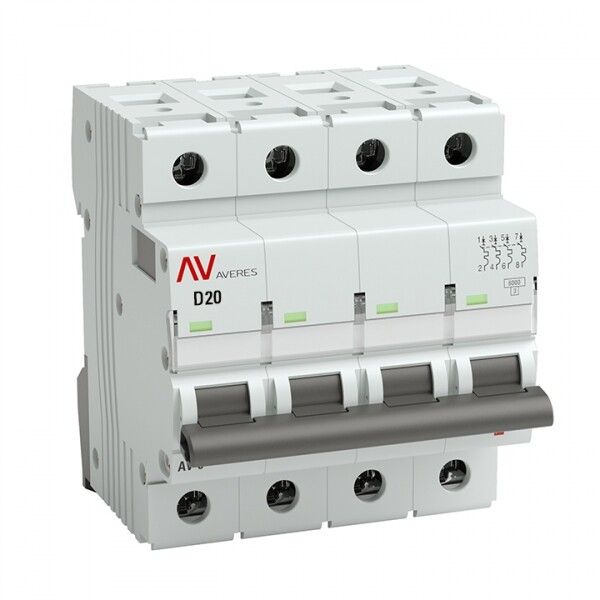

Выключатель автоматический четырехполюсный AV-6 20А D 6кА AVERES | mcb6-4-20D-av EKF

Автоматический выключатель модульный четырехполюсный 20А 6кА тип D серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Артикул mcb6-4-20d-av обеспечивает надежную работу в условиях высоких пусковых токов благодаря характеристике D.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 20А 6кА тип D используется для защиты четырехпроводных сетей переменного тока 400 В, где требуется одновременное отключение всех фаз и нейтрали. Подходит для питания оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов. Применяется в щитах жилых домов, производственных цехов, офисных зданий и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Количество полюсов: 4 - отключает все три фазы и нейтраль одновременно
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при токах 10–20 крат от номинала, что исключает ложные срабатывания при пуске мощных нагрузок
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижающее термическую нагрузку на проводку
• Номинальное импульсное напряжение: 6,2 кВ - устойчивость к кратковременным скачкам напряжения
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки в закрытый щит
• Ширина: 4 модуля (72 мм) - занимает четыре стандартных места на DIN-рейке
• Глубина монтажа: 50 мм - необходимый свободный объем за щитом
• Рабочая температура: –25…+50 C - работает в холодных и жарких помещениях, включая неотапливаемые
• Частота: 50 Гц - для сетей России и стран СНГ
• Тип тока: переменный (AC)
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, а не на конце линии
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность в помещении
• Срок гарантии: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 20А 6кА тип D монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые клеммы с защитными шторками - предотвращают случайное прикосновение к токоведущим частям. Нейтральный проводник коммутируется - то есть он тоже отключается при аварийном отключении, что соответствует требованиям безопасности для промышленных систем. Устройство совместимо со всеми аксессуарами серии Averes: дополнительными контактами, расцепителями, блокировками. Глубина монтажа 50 мм требует достаточного пространства за щитом - проверьте соответствие перед установкой.

Безопасность и стандарты

Автоматический выключатель сертифицирован по международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Соответствует классу перенапряжения III и степени загрязнения 2, что позволяет использовать его в распределительных щитах. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск повреждения кабеля. IP20 не предусматривает защиту от воды - устройство нельзя устанавливать вне щита или во влажных помещениях без дополнительной герметизации.

Преимущества

• Механизм мгновенной коммутации (ММК) - увеличивает долговечность контактов и снижает вероятность пригорания
• Жесткий корпус с 9 заклепками - повышает механическую прочность и устойчивость к вибрациям
• Литая лицевая панель - не деформируется, сохраняет четкость маркировки
• Окно реального состояния контактов - позволяет визуально определить, открыт или закрыт выключатель, даже через прозрачную крышку щита
• Защитные шторки на клеммах - предотвращают случайные прикосновения и попадание сторонних предметов
• Удобное окно для маркировки - легко подписывать каждую цепь
• Поддержка полного набора аксессуаров - можно доработать функциональность под задачу

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• IP20 не допускает установку в открытом виде, на улице или в сырых помещениях без герметичного щита
• Характеристика D не подходит для чувствительных нагрузок (например, освещения, электроники) - возможны ложные срабатывания при использовании с маломощным оборудованием
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Рабочая температура ниже –25 C не рекомендована - при более низких температурах возможно изменение характеристик расцепителей

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и кондиционеров
• Промышленный щит с насосной станцией - отключение трёх фаз и нейтрали при КЗ
• Оборудование с асинхронным двигателем 15 кВт - характерные пусковые токи не вызывают ложного срабатывания
• Система вентиляции с частотным преобразователем - при условии, что УЗО установлен отдельно

Практические советы

• Выбирая автоматический выключатель модульный четырехполюсный 20А 6кА тип D, убедитесь, что сечение кабеля находится в диапазоне 1–25 мм2 - меньшие провода плохо фиксируются, большие не войдут в клеммы
• При монтаже используйте отвертку с плоским наконечником - затягивайте клеммы равномерно, чтобы не повредить пластик
• Для удобства обслуживания подпишите каждый полюс на лицевом окне - особенно важно при работе с нейтралью
• Если в цепи есть частотники, ПЛК или другая чувствительная электроника - обязательно установите отдельный УЗО после этого автомата
• Проверяйте состояние контактов визуально через окно - если видны следы нагара, замените выключатель, даже если он не сработал
• Серия Averes совместима с другими изделиями EKF - можно собирать щиты из одного бренда для унификации и сервиса
