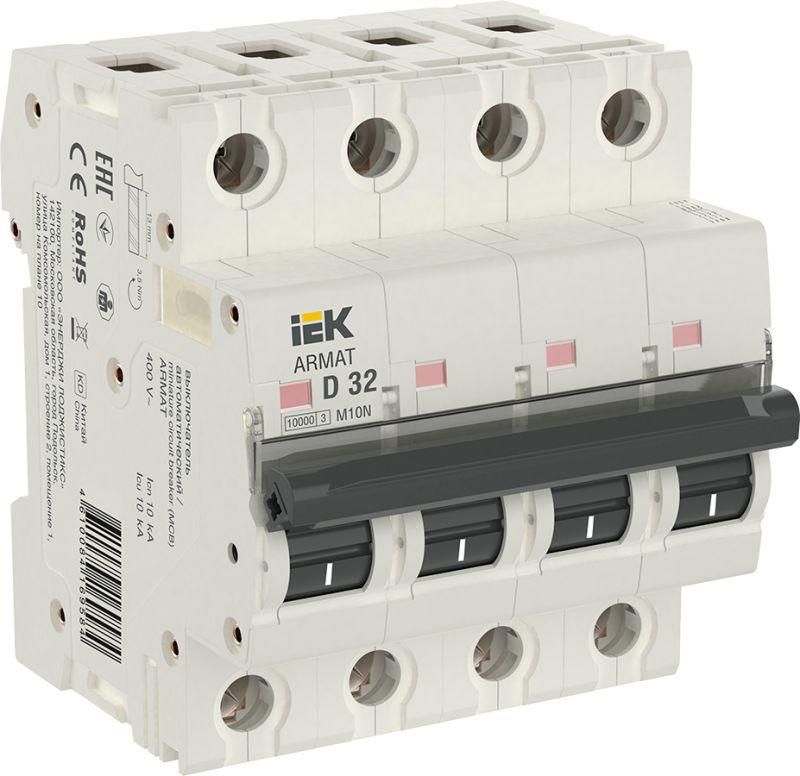

Выключатель автоматический четырехполюсный M10N 4P D 32А 10кА ARMAT | AR-M10N-4-D032 IEK

Автоматический выключатель четырёхполюсный модульный M10N 32А 10кА от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство совместимо с DIN-рейкой, рассчитано на работу в бытовых и аналогичных условиях, и относится к серии ARMAT.

Назначение и область применения

Автоматический выключатель четырёхполюсный модульный M10N 32А 10кА защищает трёхфазные цепи с нулевым проводником - например, питание электродвигателей, групповые щиты, системы освещения и оборудование с высокими пусковыми токами. Подходит для установки в жилых домах, офисах, малых производствах и объектах коммунальной инфраструктуры. Применяется там, где требуется одновременное отключение всех фаз и нуля при аварии.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Количество полюсов: 4 - отключаются все три фазы и ноль одновременно
• Характеристика срабатывания: D - устойчив к кратковременным пиковым токам (например, при запуске двигателей); подходит для нагрузок с высокой пусковой токовой перегрузкой
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергетическую нагрузку на сеть
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (1 модуль = 17,5 мм)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов; не защищён от воды
• Рабочий температурный диапазон: -40…+70 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - допущен к использованию в умеренном и холодном климате с возможностью работы в неотапливаемых помещениях
• Частота: 50 Гц - для сетей России и стран СНГ
• Цвет корпуса: белый
• Гарантийный срок: 15 лет

Совместимость и монтаж

Автоматический выключатель четырёхполюсный модульный M10N 32А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтами - затягивать необходимо усилием, соответствующим сечению кабеля (до 25 мм2). Не рекомендуется использовать многожильные провода без наконечников. Все четыре полюса имеют одинаковый механизм отключения - при срабатывании одного из них отключаются сразу все. Устройство совместимо с другими элементами серии ARMAT: шины, дополнительные контакты, блокировки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 повышает безопасность при КЗ, снижая риск возгорания. IP20 позволяет применять устройство только внутри закрытых щитов - не для открытой установки на улице или во влажных помещениях. Сертифицирован для эксплуатации в системах с TN-S и TN-C-S.

Преимущества

• Высокая надёжность благодаря двойному расцепителю (электромагнитный + тепловой)
• Устойчивость к пусковым токам благодаря характеристике D - идеально для насосов, компрессоров, станков
• Долгий срок службы - 15 лет гарантии
• Широкий диапазон рабочих температур - подходит даже для неотапливаемых помещений
• Поддержка дополнительной комплектации - возможность установки блоков сигнализации, AUX-контактов

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц
• IP20 исключает использование вне электрошкафа - нельзя устанавливать в сырых, пыльных или на улице
• Не подходит для защиты цепей с очень частыми пусками (более 10–15 раз/час) - может снизить долговечность механических компонентов
• Недоступен для монтажа в щитках с ограниченным пространством - требует 4 модуля DIN
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трёхфазного двигателя мощностью до 15 кВт в цеху
• Общий входной автомат в щите многоэтажного дома с трёхфазным вводом
• Щит управления конвейерной линией с несколькими приводами
• Распределительный щит на складе с оборудованием, имеющим высокую пусковую нагрузку

Практические советы

• Выбирая автоматический выключатель четырёхполюсный модульный M10N 32А 10кА, проверьте, что суммарная нагрузка по всем фазам не превышает 32 А
• Для подключения кабелей сечением более 16 мм2 используйте наконечники типа НШВИ - это предотвратит ослабление контакта
• Если в вашей системе есть чувствительная электроника - параллельно установите УЗО, так как этот выключатель не реагирует на утечки тока
• При сборке щита соблюдайте порядок: сверху - ввод, затем автоматы, потом выходы - чтобы удобнее было обслуживать
• Проверяйте соответствие класса токоограничения 3 с требованиями проекта - он важен для снижения термического воздействия на кабели
