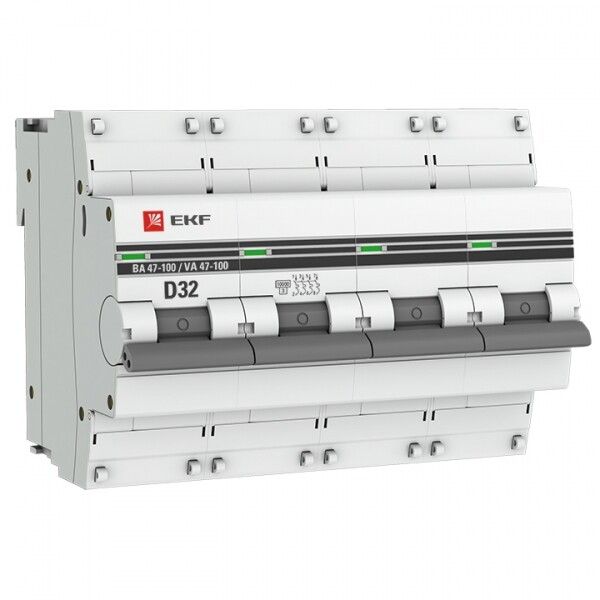

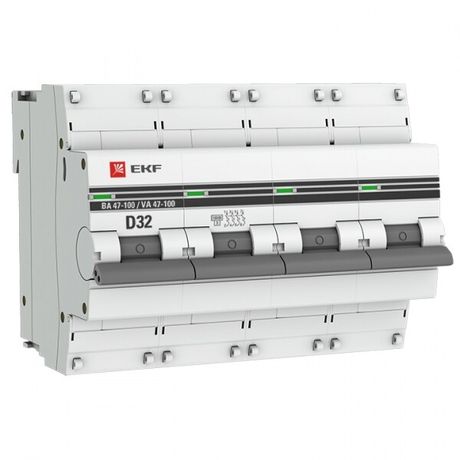

Автоматический выключатель ВА 47-100 4P 32А (D) 10kA EKF PROxima - mcb47100-4-32D-pro

Автоматический выключатель модульный 4-полюсный 32А тип D 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Этот автомат обеспечивает надёжную работу на DIN-рейке и совместим с нагрузками до 32 А, что делает его популярным решением для распределительных щитов.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 32А тип D 10кА ВА 47-100 используется для защиты трёхфазных цепей с нейтралью - например, вводных линий, мощных электродвигателей, промышленного оборудования и групповых контуров освещения. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Четыре полюса позволяют отключать все фазы и ноль одновременно, что важно для безопасности при ремонте и аварийных ситуациях.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В (до 660 В изоляция) - рассчитан на трёхфазные сети 380–400 В
• Характеристика срабатывания: D - высокая устойчивость к пусковым токам, подходит для двигателей, сварочных аппаратов, компрессоров
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Тип расцепителя: электромагнитный + тепловой - защищает от КЗ и длительной перегрузки
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает термическую нагрузку на проводку
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: –10…+50 C - допустимый диапазон для внутренних помещений с контролируемым микроклиматом
• Подключение проводов: 1–35 мм2 - совместим с медными и алюминиевыми жилами указанного сечения
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм места на DIN-рейке
• Глубина монтажа: 45 мм - требуется свободное пространство за щитом
• Частота: 50 Гц - только для сетей переменного тока
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, где возможны скачки напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным импульсам (например, от грозы)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в щите
• Совместим с коммутируемым нейтральным проводником - можно отключать ноль вместе с фазами

Совместимость и монтаж

Автоматический выключатель модульный 32А ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются зажимы с винтами: затягивать необходимо усилием 0,8 Нм, чтобы избежать перегрева контактов. Все четыре полюса имеют одинаковые входные и выходные клеммы - порядок подключения фаз и нуля важен только для правильной работы системы, но не влияет на функциональность автомата. Комплектуется возможностью установки дополнительных модулей: блоков сигнализации, расцепителей UVT, AUX - для удалённого управления и контроля состояния.

Безопасность и стандарты

Автоматический выключатель ВА 47-100 соответствует требованиям ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006). Применяет класс 3 токоограничения, что повышает безопасность при КЗ. Сертифицирован для эксплуатации в условиях климатического исполнения УХЛ3.1 - подходит для неотапливаемых помещений с умеренной влажностью и колебаниями температур. Отказ от соблюдения условий эксплуатации (например, установка вне щита или в сыром месте) нарушает гарантию и создаёт риск поражения током.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает защиту даже при серьёзных авариях
• Характеристика D - идеально для устройств с высоким пусковым током, таких как насосы, вентиляторы, станки
• Коммутируемый ноль - позволяет полностью отключать цепь, включая нулевой провод, что повышает безопасность обслуживания
• Гарантия 84 месяца - одна из самых длинных среди аналогичных изделий
• Совместимость с дополнительными модулями - легко масштабируется под задачи автоматизации
• Проверенная серия ВА 47-100 - известна долговечностью и стабильностью срабатывания

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает воздействие воды и пыли
• Не работает в цепях постоянного тока - только AC 50 Гц
• Не рекомендован для защиты чувствительной электроники (компьютеры, серверы) - характер D слишком «мягкий» для малых токов
• Требует минимум 45 мм глубины за щитом - не подходит для тонких или уже заполненных корпусов
• Не следует использовать в помещениях с уровнем загрязнения выше 2 - повышенная пыль или конденсат могут вызвать пробой

Примеры использования

• Защита вводного автомата в трёхфазном щите многоквартирного дома
• Отключение питания станка с асинхронным двигателем 15 кВт
• Щитовая защита конвейерной линии на заводе
• Распределение энергии между несколькими потребителями с общим нулевым проводом
• Комбинированный щит с другими автоматами ВА 47-100 - единая система с гарантированной координацией

Практические советы

• Выбирая автомат 32А ВА 47-100, проверьте сечение кабеля: он должен быть не менее 4 мм2 меди для безопасной передачи тока
• При подключении нескольких автоматов в одном щите - используйте перемычки того же сечения, что и вводной кабель
• Не устанавливайте этот автомат вместо дифференциального - он не защищает от утечек тока на землю
• Перед первым включением убедитесь, что все клеммы плотно затянуты - слабый контакт - основная причина перегрева
• Для систем с частыми пусками (например, лифт, компрессор) - убедитесь, что пусковые токи не превышают 10×Iн (320 А); если да - выбирайте более высокую номинальную величину
• При необходимости удалённого управления - добавьте модуль AUX или UVT, совместимый с серией ВА 47-100
