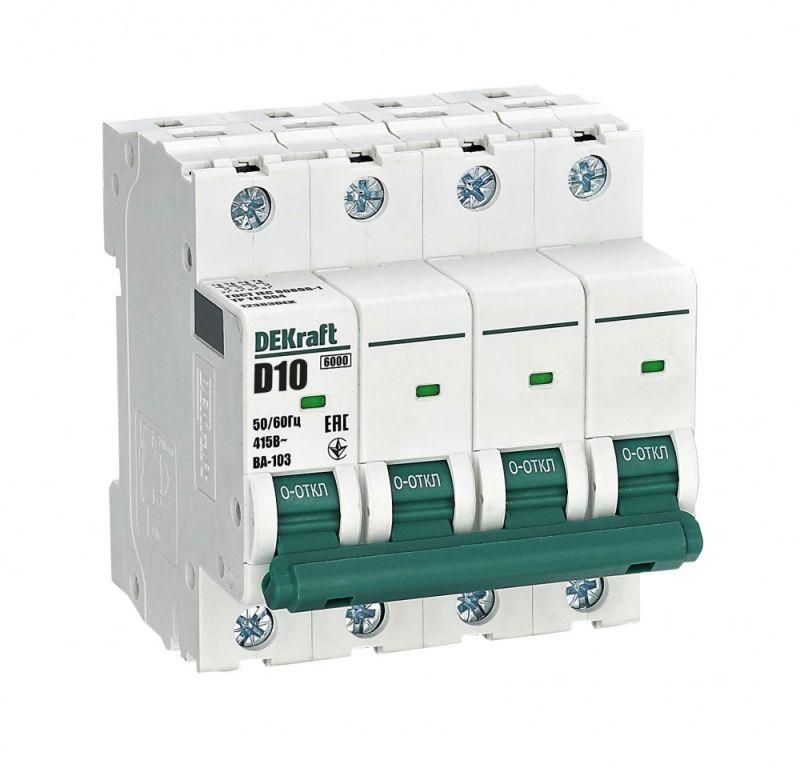

Автоматический выключатель ВА-103 4P 10А D 6кА новый - 12383DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный аппарат на 10 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей с высокими пусковыми токами. Устройство монтируется на DIN-рейку и совместимо с корпусами DEKraft и Systeme Electric.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D обеспечивает устойчивость к кратковременным импульсным токам, поэтому устройство подходит для питания оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, конвейеры, сварочные аппараты. Четыре полюса позволяют отключать все фазы и ноль одновременно - идеально для трёхфазных сетей 415 В. Может применяться как вводной автомат в распределительных щитах.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 415 В AC
• Номинальная отключающая способность: 6 кА
• Количество полюсов: 4
• Характеристика срабатывания: D (для нагрузок с высокими пусковыми токами)
• Номинальное напряжение изоляции: 500 В
• Частота: 50/60 Гц
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Степень загрязнения: 2 (умеренная запылённость, типичная для помещений)
• Способ монтажа: на DIN-рейку 35 мм
• Возможна установка дополнительных аксессуаров: да (только с левой стороны)

Совместимость и монтаж

ВА-103 полностью совместим с сериями корпусов DEKraft и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Ширина устройства - 4 модуля, занимает место 72 мм. Для правильного монтажа учитывайте глубину 78,5 мм - она влияет на выбор корпуса щита. Дополнительные аксессуары (например, блокировки, расцепители) устанавливаются только слева от автомата. Нельзя монтировать аксессуары справа или снизу.

Особенности конструкции

• Пять монолитных заклёпок увеличивают жесткость корпуса - снижают риск деформации при механическом воздействии.
• Индикатор состояния контактов через окошко работает независимо от положения рукоятки - легко определить, открыт или закрыт контакт даже при отключенном управлении.
• Боковые каналы охлаждения обеспечивают лучший теплоотвод - устройство стабильно работает при повышенных температурах до +40 C (по нормам IEC).

Безопасность и стандарты

ВА-103 соответствует международным требованиям IEC 60947-2. Сертифицирован для использования в условиях степени загрязнения 2 - то есть в помещениях с обычной запылённостью, без агрессивных газов и паров. Отключающая способность 6 кА гарантирует безопасное отключение при аварийных токах, характерных для промышленных объектов.

Преимущества

• Увеличенная надёжность за счёт усиленного корпуса и термостабильной конструкции.
• Ясный визуальный индикатор состояния - удобен при обслуживании и диагностике.
• Поддержка дополнительных функций через боковой модуль - можно расширить возможности без замены автомата.
• Полная совместимость с популярными системами DEKraft и Systeme Electric - упрощает сборку и замену.

Ограничения применения

• Не предназначен для установки в условиях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 не обеспечивает герметичность.
• Запрещено использовать в цепях постоянного тока - только переменный ток 50/60 Гц.
• Дополнительные аксессуары можно устанавливать только слева; другие стороны недоступны.
• Не рекомендован для бытовых однофазных сетей 230 В - слишком мощный и дорогой вариант для таких задач.

Примеры использования

• Вводной автомат в трёхфазном щите промышленного участка с двигателями.
• Защита группы станков с частотными преобразователями.
• Распределительный автомат для системы кондиционирования с компрессорами.
• Щит управления конвейерной линией с несколькими электромоторами.

Практические советы

• Выбирая ВА-103, проверьте, чтобы глубина вашего щита была больше 78,5 мм - иначе он не поместится.
• Если нужна сигнализация состояния или дистанционное отключение - используйте только аксессуары, совместимые с левой стороной устройства.
• Для многократных включений (частый запуск двигателей) убедитесь, что токи не превышают 10 А длительно - иначе возможны ложные срабатывания.
• При замене старого автомата - сравните ширину (4 модуля) и тип крепления. ВА-103 заменяет аналоги других брендов с такими же параметрами.
• Не забудьте про маркировку: каждый полюс должен быть четко обозначен в схеме - особенно важно при работе с нулём.
