Выключатель автоматический четырёхполюсный 32A B 6kA City9 | C9F16432 |Systeme Electric APC

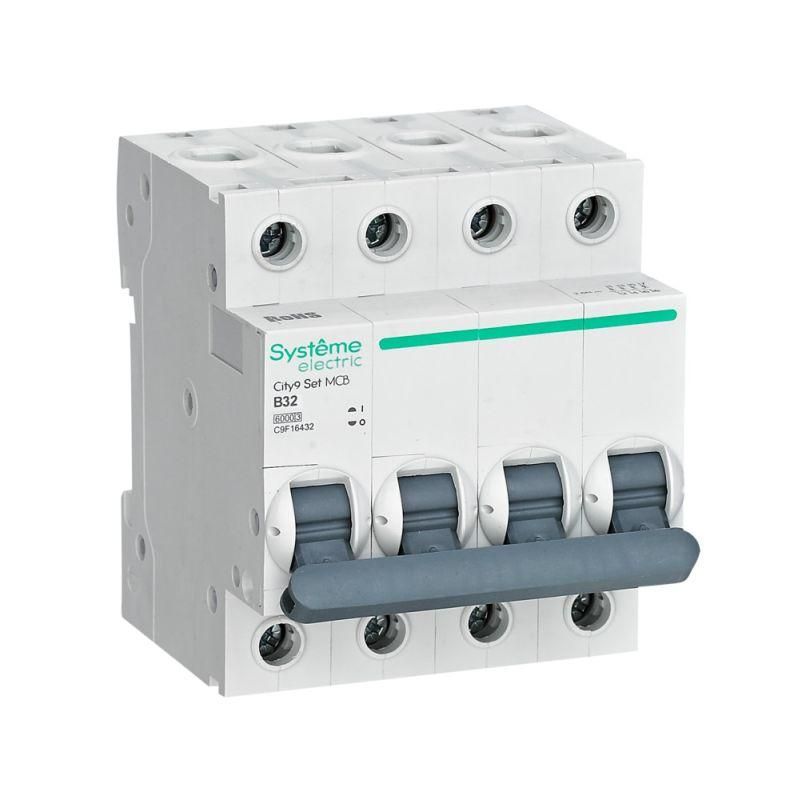

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16432) - четырёхполюсный аппарат для защиты электрических цепей 400 В от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Выключатель City9 Set предназначен для защиты электрических цепей переменного тока с напряжением до 400 В. Он защищает проводку и оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Четыре полюса позволяют отключать одновременно три фазы и нейтраль - это важно для систем TN-S и TT, где требуется полное отключение нулевого проводника. Применяется в щитах зданий, на входе в помещения, у оборудования с трёхфазным питанием: насосы, компрессоры, конвейеры, системы вентиляции.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может держать без отключения;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой и легкой промышленной нагрузки (например, освещение, компьютеры, малые двигатели);
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения выше 400 В;
• Количество полюсов: 4 (3P+N) - три полюса для фаз, один - для нейтрали, которая также коммутируется;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ;
• Работает при частоте 50/60 Гц - совместим со всеми стандартными сетями;
• Ширина по модулю: 4 (72 мм) - занимает четыре стандартных модуля в DIN-рейке;
• Глубина монтажа: 45 мм - требует минимум места внутри щита;
• Площадь сечения провода: 1–25 мм2 - позволяет подключить медные кабели от тонких до мощных;
• Степень защиты IP20 - защищён от прикосновения пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в сухих помещениях;
• Степень загрязнения 2 - рассчитан на средний уровень запылённости, типичный для помещений с нормальной эксплуатацией.

Совместимость и монтаж

Выключатель City9 Set монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейке - никаких дополнительных креплений не требуется. Клеммы доступны спереди, что упрощает подключение и проверку. Максимальное сечение провода - 25 мм2, поэтому для более толстых кабелей потребуется переходник или другое решение. Нейтральный полюс имеет механический контакт и отключается одновременно с фазами - это соответствует требованиям безопасности для систем с глухозаземлённой нейтралью. Обратите внимание: глубина монтажа 45 мм требует достаточного свободного пространства в щите, особенно если рядом установлены другие устройства.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60898-1 и EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция включает ударопрочный термостойкий пластиковый корпус с шестью металлическими заклёпками - это увеличивает прочность и предотвращает деформацию при аварийных ситуациях. Клеммы спроектированы так, чтобы исключить случайное попадание изоляции или жил в заклемменное пространство, снижая риск возгорания. Отключение происходит благодаря механизму «мгновенной коммутации» - он обеспечивает быстрый разрыв контакта даже при высоких токах.

Преимущества

• Полное отключение нейтрали - повышает безопасность при обслуживании и ремонте;
• Класс токоограничения 3 - снижает риск повреждения соседних устройств при КЗ;
• Удобные клеммы - можно затянуть провода без инструментов, они надёжно фиксируются;
• Компактная глубина - экономит место в плотно укомплектованных щитах;
• Известный бренд Systeme Electric - продукция прошла сертификацию и используется в Европе и России уже много лет.

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током - работает только с переменным током AC;
• Характеристика B не рекомендована для мощных двигателей с высоким пусковым током - лучше выбрать характеристику C или D;
• Максимальное сечение провода 25 мм2 - нельзя использовать с кабелями 35 мм2 и больше без переходных решений;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Главный ввод в квартиру или офис с трёхфазным питанием;
• Защита группы розеток в мастерской с трёхфазным оборудованием;
• Щит на этаже многоквартирного дома, где есть кондиционеры, лифты или насосы;
• Подключение к трехфазному электрокотлу или вентиляционной установке.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте провода 1–25 мм2, не более;
• Если в цепи есть двигатель с пусковым током свыше 100 А - рассмотрите замену на выключатель с характеристикой C;
• Для защиты от поражения током обязательно установите УЗО перед этим автоматом;
• При сборке щита оставляйте минимум 50 мм свободного пространства сзади - это необходимо для теплоотвода и удобства обслуживания;
• Обозначьте каждый полюс на крышке щита - особенно важен нейтральный проводник, поскольку он тоже отключается.
