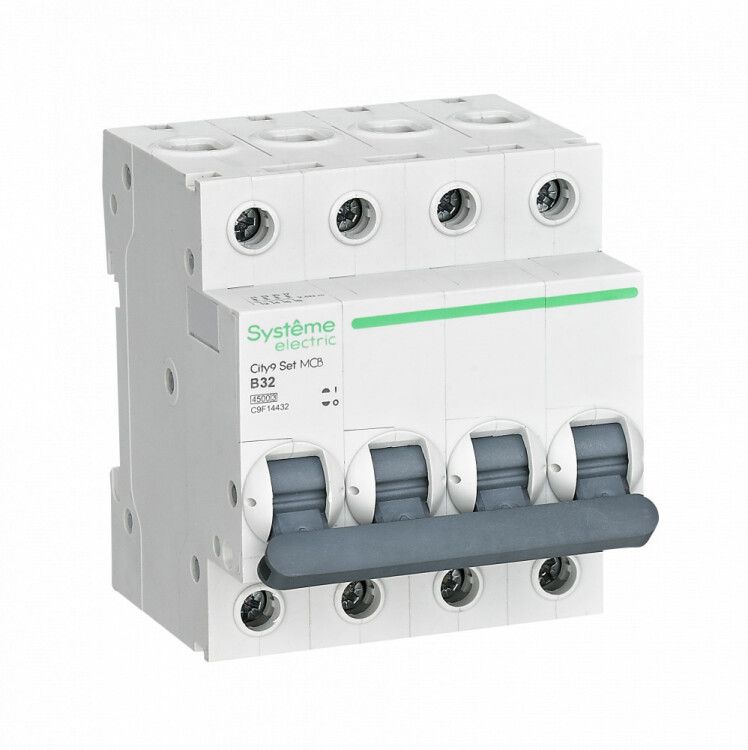

Выключатель автоматический четырехполюсный 32А B 4.5kA 400В City9 Set - C9F14432 APC

Автоматический выключатель City9 SE - надёжное устройство для защиты электросетей 400 В от перегрузок и коротких замыканий. Четырёхполюсная конструкция с коммутируемым нейтралью делает его подходящим для трёхфазных систем с нулевым проводом, а серия City9 Set обеспечивает совместимость с другими компонентами системы.

Назначение и область применения

Автоматический выключатель City9 SE предназначен для защиты электрических цепей переменного тока в распределительных щитах. Подходит для использования в жилых, офисных и промышленных объектах - например, на входе в квартиру, узле питания оборудования, групповых линиях станков или конвейеров. Особенно эффективен там, где требуется одновременная отсечка всех фаз и нуля при аварии.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 440 В (изоляционное)
• Номинальный ток: 32 А
• Количество полюсов: 4 (три фазы + нейтраль с коммутацией)
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала; подходит для бытовой и световой нагрузки
• Род тока: переменный (AC), частота 50–60 Гц
• Монтаж: на DIN-рейку шириной 35 мм
• Ширина: 4 модуля (72 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• Поперечное сечение подключаемого провода: 1–16 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и воды
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий термические и механические воздействия на сеть
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запыления

Совместимость и монтаж

Устройство совместимо с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется стандартным зажимом - просто защёлкивается на рейку. Для подключения используйте провода сечением 1–16 мм2. Нейтральный полюс имеет собственный зажим и автоматически отключается вместе с фазами - важно проверить правильность подвода N перед установкой. Все клеммы закрыты, что предотвращает случайное касание токоведущих частей. Установка возможна в любом положении, но рекомендовано вертикальное - так обеспечивается оптимальная работа теплового расцепителя.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция выполнена с учётом требований безопасности: ударопрочный пластиковый корпус с шестью металлическими заклёпками повышает прочность, а закрытые клеммы исключают риск поражения током при работе рядом с устройством. Класс токоограничения 3 снижает риск возгорания и повреждения кабелей при КЗ.

Преимущества

• Коммутируемый нейтральный проводник - позволяет полностью отключить цепь, включая ноль, что важно для ремонта и безопасности
• Механизм “мгновенной коммутации” - обеспечивает быстрое и надёжное отключение даже при слабом контакте
• Высокая отключающая способность (4,5 кА) - подходит для большинства типовых распределительных щитов
• Защита клемм - исключает доступ к токоведущим частям при установленной крышке
• Совместимость с серией City9 Set - можно легко заменить или дополнить другим оборудованием той же линейки

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не подходит для цепей постоянного тока - работает только с переменным током 50–60 Гц
• Не рекомендуется для мощных двигателей или сварочных аппаратов - характеристика B слишком чувствительна к пусковым токам
• Требуется минимум 45 мм глубины в шкафу - не подходит для узких или уже занятых щитов

Примеры использования

• Главный ввод в квартиру или частный дом с трёхфазным питанием
• Щитовая на производстве для защиты группы станков с нейтралью
• Распределительный щит торгового центра с освещением и розетками
• Линия питания серверной или IT-оборудования, где важна полная отсечка нуля

Практические советы

• Проверьте соответствие сечения кабеля (1–16 мм2) - более толстые провода не войдут в клеммы
• При монтаже в щите учитывайте свободное место вокруг устройства - особенно сзади, чтобы не задеть другие элементы при глубине 45 мм
• Не используйте этот автомат для защиты электромоторов - выбирайте характеристику C или D
• Если нужна защита от скачков напряжения - параллельно установите УЗИП, поскольку City9 SE не является устройством защиты от импульсных перенапряжений
• Для удобства обслуживания пометьте каждый полюс - особенно нейтраль, чтобы избежать путаницы при последующих работах
