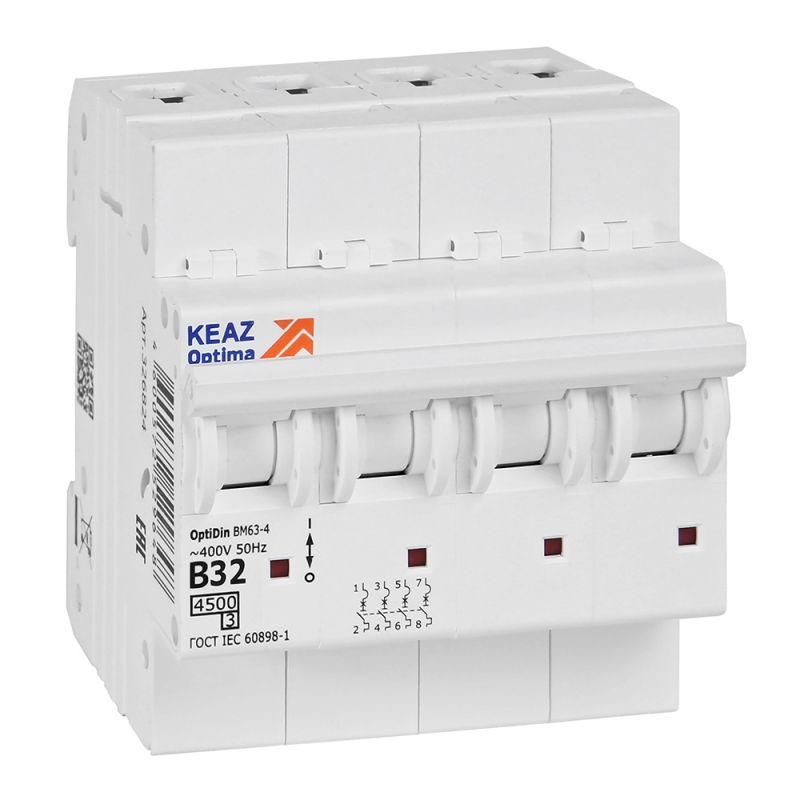

Выключатель автоматический четырехполюсный 32А B 4,5кА AC OptiDin BM63-4B32-4,5-УХЛ3 - 329531 КЭАЗ

Автоматический выключатель четырехполюсный 32А B 4,5кА AC серия BM63-4B32-4,5-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Этот выключатель обеспечивает надежное отключение при аварийных ситуациях и поддерживает работу сети при штатных нагрузках до 32 А.

Назначение и область применения

Автоматический выключатель четырехполюсный 32А B 4,5кА AC серия BM63-4B32-4,5-УХЛ3 используется для защиты четырехпроводных сетей переменного тока 400 В, 50 Гц. Подходит для установки в этажных, квартирных и распределительных щитах жилых домов, офисов и общественных зданий. Применяется там, где требуется одновременное отключение всех фаз и нулевого провода - например, при защите мощных бытовых приборов, систем освещения или групповых линий.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 4 - отключает все три фазы и ноль одновременно;
• Номинальное напряжение: 400 В - работает в сетях с линейным напряжением до 400 В переменного тока;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой техники и освещения (не для двигателей);
• Способ монтажа: на DIN-рейку шириной 35 мм;
• Количество модулей: 4 - занимает 4 стандартных модуля на рейке;
• Сечение проводника: 1–25 мм2 - совместим с медными проводами этого диапазона;
• Степень защиты IP20 - защищен от прикосновения к токоведущим частям, но не герметичен; не предназначен для влажных помещений;
• Рабочая температура: от –70 C до +60 C - допустимо использование в холодных и теплых помещениях, включая неотапливаемые;
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого отключения;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов;
• Частота: 50 Гц - рассчитан на стандартную российскую сеть;
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• Степень загрязнения: 2 - допустимо применение в условиях обычной пыли, без проводящей пыли или конденсата;
• Категория перенапряжения: IV - предназначен для установки на входе в объект, где возможны высокие переходные процессы.

Совместимость и монтаж

Автоматический выключатель четырехполюсный 32А B 4,5кА AC серия BM63-4B32-4,5-УХЛ3 устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно зафиксировать устройство защелкой - никаких болтов или инструментов не требуется. Убедитесь, что глубина щита позволяет вместить 75 мм корпуса. Подключайте провода сечением 1–25 мм2, плотно затягивайте зажимы - слабый контакт вызывает нагрев. Выключатель совместим со всеми элементами серии OptiDin BM63, включая дополнительные контакты, катушки и блокировки.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Наличие отключения нулевого провода исключает опасность сохранения потенциала на оборудовании после отключения. Сертифицирован для работы в условиях степени загрязнения 2 и категории перенапряжения IV - подтверждает соответствие требованиям для установки в главных распределительных щитах.

Преимущества

• Четыре полюса позволяют полностью отключить цепь - важное преимущество для безопасности при обслуживании;
• Характеристика B оптимальна для бытовых нагрузок: не срабатывает при запуске ламп или холодильников;
• Широкий диапазон рабочих температур (-70…+60 C) делает его пригодным даже для неотапливаемых щитовых комнат;
• Класс 3 токоограничения снижает энергию КЗ - повышает срок службы оборудования в цепи;
• Поддержка дополнительной комплектации - можно добавить блокировочные устройства, сигнализацию или дистанционное управление.

Ограничения применения

• Не применяется в местах с высокой влажностью, пылевыми или химически активными средами - степень защиты IP20 недостаточна;
• Не рекомендован для защиты двигателей, насосов, компрессоров - характеристика B слишком чувствительна к пусковым токам;
• Не предназначен для частого ручного включения/отключения более 30 раз в день - это сокращает механический ресурс;
• Требует минимум 75 мм свободной глубины в щите - не подходит для узких или старых шкафов;
• Не использовать в цепях постоянного тока - только для переменного тока 50 Гц.

Примеры использования

• Защита группы розеток в квартире с мощной техникой (стиральная машина, духовой шкаф, бойлер);
• Главный ввод в этажный щит многоквартирного дома - отключает все фазы и N при необходимости;
• Щит на лестничной клетке для управления светом и розетками нескольких квартир;
• Распределительный щит в частном доме с трехфазным вводом и необходимостью полного отключения.

Практические советы

• Выбирая этот выключатель, проверьте, чтобы суммарная нагрузка на каждую фазу не превышала 32 А - перегрузка приведёт к срабатыванию;
• Используйте провода сечением не менее 4 мм2 для 32 А - меньшее сечение вызовет перегрев;
• Перед первым включением убедитесь, что все провода правильно подсоединены - особенно ноль, так как он тоже отключается;
• При установке в холодном помещении дождитесь прогрева до +5 C перед первым включением - при очень низких температурах механизм может работать с задержкой;
• Обозначьте каждый полюс на щите - удобнее диагностировать проблему при срабатывании.
