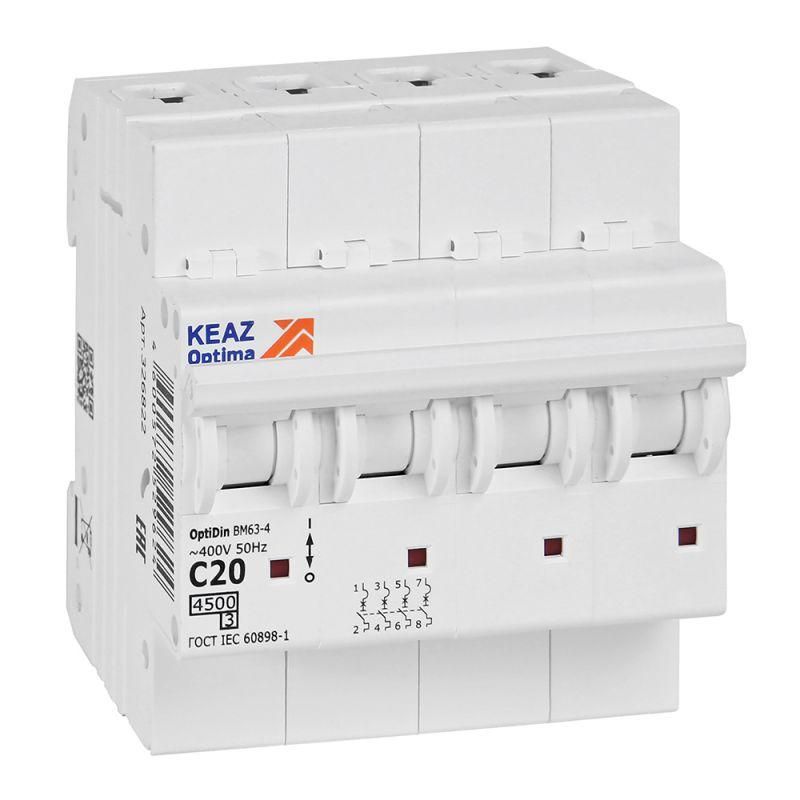

Выключатель автоматический четырехполюсный 20А C 4,5кА AC OptiDin BM63-4C20-4,5-УХЛ3 - 326822 КЭАЗ

Автоматический выключатель модульный четырехполюсный 20А C 4,5кА AC (BM63-4C20-4,5-УХЛ3) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот аппарат обеспечивает надёжную коммутацию и безопасную работу в бытовых и общественных сетях до 400 В переменного тока.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 20А C 4,5кА AC (BM63-4C20-4,5-УХЛ3) используется для защиты четырёхпроводных трёхфазных цепей с заземлённой нейтралью. Подходит для установки в распределительных, этажных и квартирных щитах жилых домов, офисов и объектов коммунальной инфраструктуры. Применяется там, где требуется одновременное отключение всех фаз при аварии — например, для питания групповой сети освещения, розеток или оборудования с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Характеристика срабатывания: C — подходящий тип для нагрузок со средним пусковым током (например, двигатели, люминесцентные светильники, насосы);
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 4,5 кА — максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Род тока: переменный (AC), частота 50 Гц;
• Класс токоограничения: 3 — высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Номинальное напряжение изоляции: 400 В — гарантирует безопасную изоляцию между контактами;
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения;
• Сечение провода: 1–25 мм² — допустимый диапазон площади поперечного сечения подключаемых медных проводников;
• Степень защиты IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Рабочая температура: от –70 °C до +60 °C — позволяет использовать в холодных и жарких помещениях;
• Модульная ширина: 4 модуля — занимает 72 мм по стандарту DIN (по 18 мм на модуль);
• Глубина монтажа: 75 мм — требует соответствующего места внутри щита;
• Категория перенапряжения: IV — рассчитан на использование в местах с наибольшими рисками перенапряжений (например, на входе в здание);
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и временной проводимости от конденсата;
• Возможна дополнительная комплектация — можно установить дополнительные контакты, расцепители или сигнализаторы положения.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 20А C 4,5кА AC (BM63-4C20-4,5-УХЛ3) монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания задней части корпуса на рейку. Для подключения используются винтовые зажимы — затяжка должна осуществляться моментом 0,8 Н·м. Все четыре полюса имеют одинаковый механизм отключения — при срабатывании одного все фазы отключаются одновременно. Совместим с другими изделиями серии OptiDin BM63 — легко сочетается с УЗО, реле контроля напряжения и другим оборудованием того же форм-фактора.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс перенапряжения IV и класс токоограничения 3 обеспечивают повышенную безопасность при возникновении аварийных ситуаций. Конструкция исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Температурный диапазон –70…+60 °C позволяет применять устройство даже в неотапливаемых помещениях зимой.

Преимущества

• Четыре полюса обеспечивают полное отключение всех фаз и нулевого провода — повышает безопасность при обслуживании;
• Высокая отключающая способность (4,5 кА) — надёжно работает даже при значительных токах КЗ;
• Характеристика «C» оптимальна для смешанных нагрузок — меньше ложных срабатываний при запуске двигателей;
• Поддержка дополнительной комплектации — возможность расширения функционала без замены аппарата;
• Изготовлен в России — совместим с большинством отечественных щитов и имеет гарантированную сервисную поддержку через КЭАЗ.

Ограничения применения

• Не предназначен для постоянного включения/отключения более 30 раз в сутки — частые операции снизят срок службы;
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать во влажных помещениях без дополнительной герметизации или в боксе;
• Не рекомендован для цепей с постоянным током — только для переменного тока 50 Гц;
• Не подходит для защиты мощных промышленных двигателей выше 15 кВт — лучше выбрать выключатель с характеристикой D;
• Требуется свободное место глубиной 75 мм — не подходит для узких или старых щитов без доработки.

Примеры использования

• Защита трёхфазной группы розеток в квартире с кондиционером и электродуховкой;
• Главный ввод в этажный распределительный щит многоквартирного дома;
• Отключение всей трёхфазной линии освещения в подъезде;
• Щит управления системой вентиляции в административном здании;
• Распределительный щит на даче с трёхфазным вводом и потребителями 380 В.

Практические советы

• Выбирая этот автомат, проверьте соответствие сечения провода — используйте медные жилы 2,5–6 мм² для нагрузки 20 А, чтобы избежать нагрева;
• При установке в щите соблюдайте порядок: автоматы с меньшим номиналом — ниже, с большим — выше;
• Если планируете подключать двигатель, убедитесь, что его пусковой ток не превышает 5×20 = 100 А — иначе возможны ложные отключения;
• Для удобства диагностики используйте дополнительные контакты — они позволят подключить сигнал о срабатывании к панели управления;
• При работе в условиях низких температур (ниже –20 °C) перед первым включением дайте аппарату прогреться до комнатной температуры.
