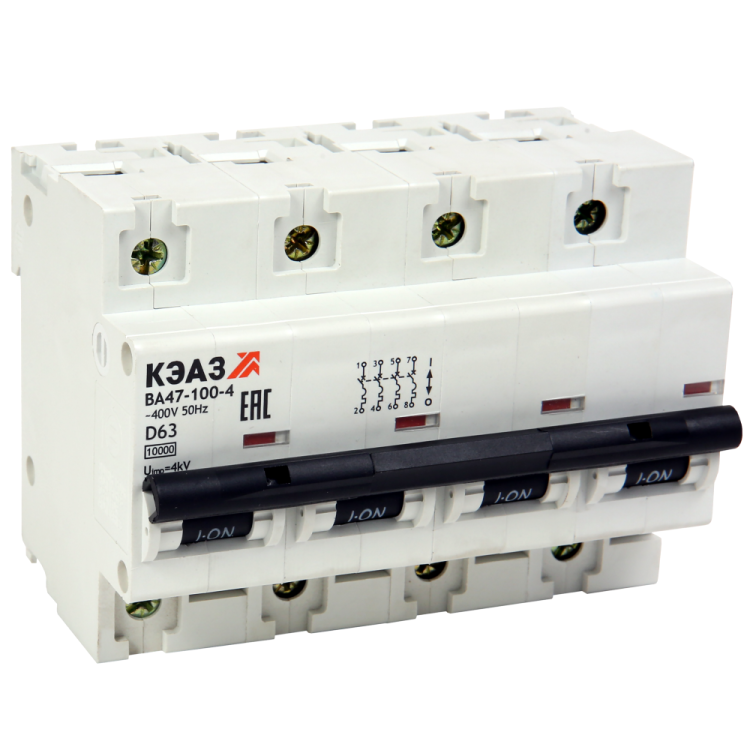

Выключатель автоматический четырехполюсный ВА47-100-4B32-УХЛ3 (10кА)| 318721 | КЭАЗ

Автоматический выключатель ВА47-100-4B32-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов. Номинальный ток 32 А, отключающая способность 10 кА, рабочее напряжение до 400 В. Устройство выполнено в бюджетной серии, сохраняя надёжность и соответствие стандартам.

Назначение и область применения

Выключатель ВА47-100-4B32-УХЛ3 предназначен для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в распределительных щитах зданий, на производстве, в офисах, в системах освещения и силового оборудования. Особенно эффективен там, где требуется одновременная защита трёх фаз и нулевого провода.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых и слаботочных нагрузок (например, освещение, компьютеры, бытовая техника)
• Тип тока: переменный (AC)
• Номинальное напряжение изоляции: 400 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Сечение подключаемых проводов: 2,5–35 мм2
• Количество модулей DIN: 6
• Глубина монтажа: 71 мм
• Рабочий температурный диапазон: от –60 C до +40 C - подходит для холодных помещений и неотапливаемых зонах
• Класс токоограничения: 3 - снижает энергию короткого замыкания
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными процессами (например, на входе в здание)
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании
• Частота: 50 Гц
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности

Совместимость и монтаж

Выключатель ВА47-100-4B32-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 71 мм. Устройство занимает шесть модулей - учтите это при планировании щита. Подключение проводов осуществляется с помощью зажимов, поддерживающих сечения от 2,5 до 35 мм2. Максимально удобно использовать медные провода с наконечниками. Обязательно проверьте совпадение фаз и нуля перед первым включением. Коммутируемый нейтральный провод требует точного подключения - он не является просто “заземлением”.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Конструкция исключает случайное прикосновение к токоведущим частям благодаря степени защиты IP20. Устройство прошло испытания на механическую прочность и термическую устойчивость. Работает в условиях класса загрязнения 2 - не рекомендовано для установки в сырых, пыльных или химически активных средах.

Преимущества

• Четыре полюса позволяют полностью отключить все проводники - повышает безопасность при обслуживании
• Коммутируемый нейтраль - исключает опасность потенциала на нулевой шине после отключения
• Широкий диапазон рабочих температур - можно устанавливать даже в неотапливаемых помещениях
• Поддержка больших сечений проводов (до 35 мм2) - совместим с мощными нагрузками
• Имеет сертификаты и соответствует требованиям РФ и ЕАЭС
• Бюджетная серия без потери основных функций - оптимальный выбор для массового применения

Ограничения применения

• Не предназначен для установки во влажных, открытых или взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Не используется в сетях постоянного тока - только переменный ток 50 Гц
• Не рекомендуется для защиты двигателей с высоким пусковым током - характеристика B слишком чувствительна; лучше выбрать C или D
• Запрещена установка в местах с уровнем загрязнения выше 2 (например, цеха с металлической пылью, сваркой, химикатами)
• Не имеет встроенных дифференциальной защиты или УЗО - для защиты от утечек тока нужен отдельный аппарат

Примеры использования

• Главный ввод в квартиру или дом - защита всех фаз и нуля
• Щит на этаже многоквартирного дома
• Распределительный щит производственного участка с трёхфазным оборудованием
• Осветительные сети с групповым отключением
• Системы кондиционирования и вентиляции с питанием 380 В

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 2,5–35 мм2 - меньшие провода могут плохо зажиматься, большие - не войдут
• При использовании в холодных помещениях (ниже 0 C) убедитесь, что щит не запотевает - конденсат может вызвать пробой
• Если в цепи есть частые пуски насосов или компрессоров - рассмотрите замену на автомат с характеристикой C вместо B
• Обязательно используйте наконечники на многожильных проводах - они увеличат срок службы контактов
• При сборке щита соблюдайте порядок: фазы A-B-C-N - чтобы избежать путаницы при диагностике
• ВА47-100-4B32-УХЛ3 - это базовая модель. Если нужны дополнительные функции (блокировка, сигнализация, дистанционное управление) - выбирайте версии с возможностью дополнительной комплектации
