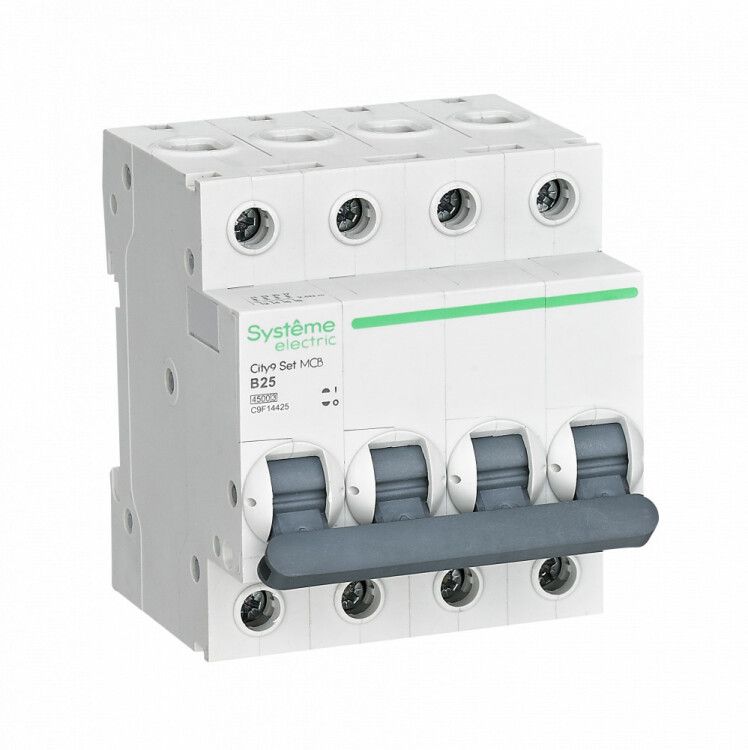

Выключатель автоматический четырехполюсный 25А B 4.5kA 400В City9 Set - C9F14425 APC

Автоматический выключатель City9 SE - надежное устройство для защиты четырехпроводных цепей переменного тока на 400 В. Модель City9 Set с номинальным током 25 А и характеристикой B обеспечивает безопасную работу в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель City9 SE предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для использования в трехфазных сетях с нейтралью - например, в щитах многоквартирных домов, производственных линиях, системах освещения и оборудования с потребителями 400 В. Благодаря наличию коммутируемого нейтрального проводника, устройство можно применять там, где требуется одновременное отключение всех фаз и нуля - например, при обслуживании или аварийном отключении.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), до 440 В (изоляционное)
• Номинальный ток: 25 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовых и световых нагрузок
• Род тока: переменный (AC), частота 50–60 Гц
• Ширина: 4 модуля (соответствует стандартной DIN-рейке)
• Максимальное сечение провода: 1–16 мм2 - поддерживает медные жилы любого распространенного сечения
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• Класс токоограничения: 3 - снижает энергию КЗ, повышая срок службы подключенного оборудования
• Степень загрязнения: 2 - рассчитан на использование в помещениях со средним уровнем запыленности

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть автомат на рейке - никаких болтов или инструментов не требуется. Коммутируемый нейтральный проводник позволяет полностью отключить цепь, что важно для безопасности при ремонте. Клеммы имеют зажимы с фиксацией - затягивать необходимо усилием, соответствующим сечению провода (не переусиливать!). Обратите внимание: глубина устройства составляет 45 мм - проверьте свободное место в щите перед установкой.

Безопасность и стандарты

Автоматический выключатель City9 SE соответствует международным требованиям к устройствам класса 3 по токоограничению и имеет степень защиты IP20. Конструкция клемм предотвращает случайное попадание проводов внутрь корпуса - снижает риск пробоя и возгорания. Корпус изготовлен из ударопрочного пластика с металлическими заклепками - обеспечивает долговечность даже при механическом воздействии.

Преимущества

• Коммутируемый нейтраль - полное отключение цепи при срабатывании
• Механизм “мгновенной коммутации” - быстрое отключение при КЗ, минимизация теплового удара
• Высокая отключающая способность (4,5 кА) - подходит для современных сетей с высокой мощностью
• Фирменная система клемм - безопасное и надежное соединение без необходимости дополнительных инструментов
• Совместимость с другими изделиями серии City9 SET - легко формировать компактные щиты

Ограничения применения

• Не предназначена для внешней установки - IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с постоянным током - работает только с переменным током 50/60 Гц
• Подходит для нагрузок типа B; для двигателей, сварочных аппаратов или мощных насосов лучше выбрать характеристику C или D
• Не допускается установка в условиях повышенной влажности, сырости или химически активной среде

Примеры использования

• Главный входной автомат в квартирном щите с трехфазным питанием
• Защита группы розеток и освещения в офисном помещении
• Щит управления станком с трехфазным двигателем и нулевой шиной
• Распределительный щит торгового центра с несколькими группами нагрузок

Практические советы

• Выбирая City9 SE, убедитесь, что ваша нагрузка не превышает 25 А - превышение вызывает ложные срабатывания
• Используйте провода сечением 1–16 мм2 - более толстые нельзя завести в клеммы
• Проверьте глубину вашего щита: 45 мм - минимальная необходимая глубина для комфортной установки
• Если нужна защита от скачков напряжения - параллельно установите УЗИП, так как этот автомат не выполняет функции защиты от импульсов
• Для удобства обслуживания используйте City9 SE совместно с другими элементами серии City9 SET - они одинаково оформлены и совместимы по габаритам
