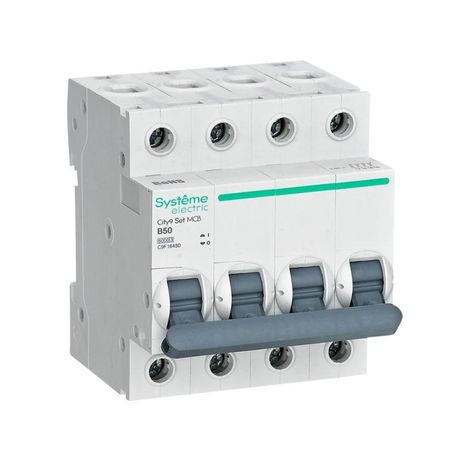

Выключатель автоматический четырёхполюсный 50A B 6kA City9 | C9F16450 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16450) - надёжное устройство для защиты четырёхпроводной сети переменного тока на 380 В. Он сочетает высокую отключающую способность, безопасную конструкцию и совместимость со стандартными DIN-рейками, что делает его удобным решением для распределительных щитов в промышленных и коммерческих объектах.

Назначение и область применения

City9 Set предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для использования в трёхфазных сетях с нулевым проводником (3P+N), где требуется одновременное отключение всех фаз и нейтрали. Часто применяется в качестве главного входного автомата или для защиты групповых линий на предприятиях, в офисах, торговых центрах и производственных помещениях. Особенно эффективен там, где есть чувствительное оборудование, требующее быстрого отключения при скачках тока.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Количество полюсов: 4 (3 фазы + N) - обеспечивает полное отключение всей цепи, включая ноль
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 крат от номинала; оптимален для освещения, электроники и малых двигателей
• Номинальное напряжение: 380 В AC / 440 В изоляция - работает в сетях 220/380 В, с запасом по изоляции
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Ширина: 4 модуля (72 мм) - занимает стандартное место на DIN-рейке
• Глубина монтажа: 45 мм - компактен, не требует много места внутри шкафа
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные жилы любого распространённого сечения
• Степень защиты IP20 - защищён от доступа пальцев и мелких предметов, но не от воды и пыли
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая повреждения оборудования
• Степень загрязнения: 2 - рассчитан на работу в условиях обычного загрязнения (без проводящей пыли и конденсата)
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при монтаже для надёжного контакта

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - никаких болтов или дополнительных креплений не требуется. Все четыре полюса и нейтральный проводник имеют одинаковый зажим, что упрощает подключение. Клеммы расположены сверху и снизу, позволяют подводить кабели с любой стороны. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке. Обязательно проверьте момент затяжки 2,5 Нм гаечным ключом с пределом момента.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60947-2. Соответствует директиве RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий и ртуть. Конструкция клемм исключает риск случайного касания токоведущих частей даже при открытой крышке. Корпус выполнен из ударопрочного самозатухающего пластика, устойчивого к нагреву и механическим воздействиям. Шесть металлических заклёпок усиливают прочность корпуса и обеспечивают долговечность.

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое отключение при КЗ, снижая риск возгорания
• Безопасные клеммы - предотвращают выпадение проводов и контакт с токоведущими элементами
• Монолитная лицевая панель - не имеет подвижных деталей, которые могли бы сломаться
• Гарантия 3 года - подтверждает качество сборки и материалов
• Лёгкий визуальный индикатор положения - легко определить, включен или отключен автомат

Ограничения применения

City9 Set не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность. Не следует применять в местах с возможностью образования конденсата, химических паров или проводящей пыли. Также не подходит для защиты цепей с высокими импульсными нагрузками (например, мощные сварочные аппараты), так как характеристика B слишком чувствительна к кратковременным выбросам. Не используйте для однофазных цепей без необходимости отключения нуля - лучше выбрать более компактный двухполюсный вариант.

Примеры использования

• Главный ввод в распределительном щите торгового центра
• Защита группы розеток и освещения на производстве
• Щит управления конвейерной линией с трёхфазным питанием
• Распределительный щит офисного здания с системой UTP и серверами

Практические советы

• При подключении нулевого проводника убедитесь, что он не перепутан с фазой - City9 Set отключает N, поэтому правильная маркировка обязательна
• Используйте наконечники для многожильных проводов сечением выше 4 мм2 - это повысит надёжность контакта
• Не затягивайте клеммы больше 2,5 Нм - это может повредить пластиковую основу
• Проверяйте температуру устройства через несколько часов после первого включения - перегрев указывает на плохой контакт
• Для обслуживания щита можно отключить только этот автомат - благодаря наличию нейтрали все фазы будут полностью обесточены
