Выключатель автоматический модульный 3п B 63А 4.5кА City9 Set 400В SE C9F14363 APC

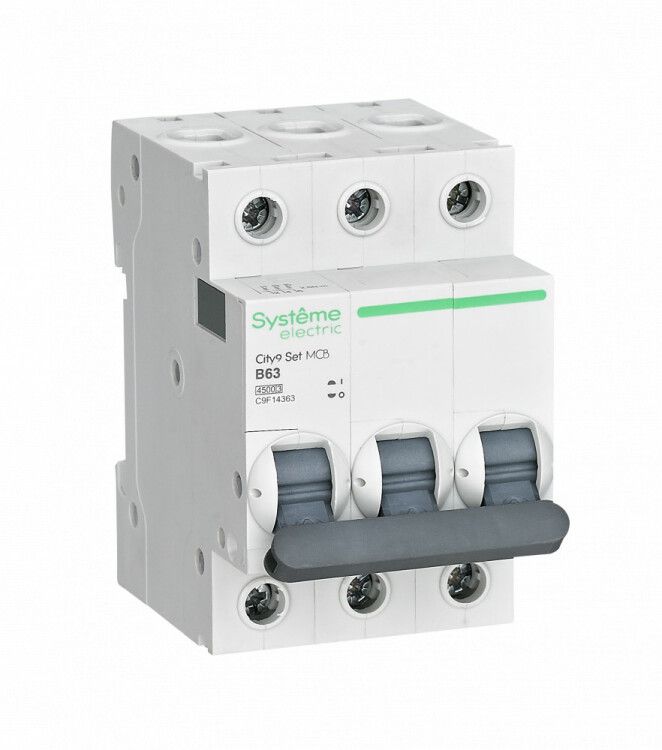

Автоматический выключатель City9 Set SE - трёхполюсный модульный аппарат на 63 А с характеристикой B и отключающей способностью 4,5 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель City9 Set SE защищает электрические сети переменного тока напряжением до 400 В от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Используется в распределительных щитах зданий, на входе в оборудование, в системах освещения, нагрева и маломощной автоматики. Особенно эффективен там, где нагрузка имеет умеренные пусковые токи - например, в бытовых приборах, насосах, вентиляторах и светильниках.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 63 А
• Характеристика срабатывания: B - отключение при токе 3–5 In, подходит для смешанных нагрузок с умеренным пуском
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 440 В
• Номинальная отключающая способность: 4,5 кА
• Тип тока: переменный (AC), частота 50–60 Гц
• Модульная ширина: 3 М (54 мм)
• Глубина монтажа: 45 мм
• Поперечное сечение подключаемого провода: 1–16 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию КЗ
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Способ монтажа: на DIN-рейку типа TS35

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать выключатель на рейке до характерного щелчка. Клеммы рассчитаны на одножильные и многожильные провода сечением 1–16 мм2; перед затяжкой рекомендуется использовать наконечники для многожильных проводов. Обеспечьте свободный доступ к рычагу управления - он не должен быть заблокирован другими устройствами. Автоматический выключатель City9 Set SE занимает три модуля, поэтому планируйте место в щите соответственно.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция обеспечивает безопасную работу благодаря изолированным клеммам, предотвращающим случайный контакт с токоведущими элементами. Механизм “мгновенной коммутации” гарантирует быстрое отключение даже при слабом контакте. Корпус изготовлен из ударопрочного термостойкого пластика, что повышает надёжность при механических воздействиях.

Преимущества

• Высокий класс токоограничения (3) - снижает риск повреждения проводки при КЗ
• Защитные клеммы исключают выпадение проводов и случайные прикосновения
• Шесть металлических заклёпок усиливают прочность корпуса
• Характеристика B оптимальна для типовой нагрузки без мощных двигателей
• Компактная глубина (45 мм) позволяет экономить место в щитах

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не подходит для защиты оборудования с высокими пусковыми токами (например, крупные двигатели, компрессоры); для них требуется характеристика C или D
• Работает только в сетях переменного тока - не используется в постоянном токе
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Главный автомат в этажном щите квартиры или офиса
• Защита группы розеток в помещении с бытовой техникой
• Подключение системы отопления или вентиляции
• Щитовая защита для станков с небольшими электромоторами (до 10 кВт)
• Распределительный щит торгового центра или складского помещения

Практические советы

• Выбирая автомат City9 Set SE, проверьте, чтобы номинальный ток нагрузки был не более 80 % от 63 А - то есть около 50 А - для долговременной надёжной работы
• При использовании многожильных проводов обязательно примените наконечники НШВИ - это предотвратит ослабление контакта
• Не устанавливайте рядом с источниками тепла - температура выше +40 C может снизить реальную отключающую способность
• Проверяйте целостность клемм после первого года эксплуатации - особенно при больших токах
• Для комплексной защиты используйте этот автомат вместе с УЗО - City9 Set SE сам по себе не защищает от утечек тока
