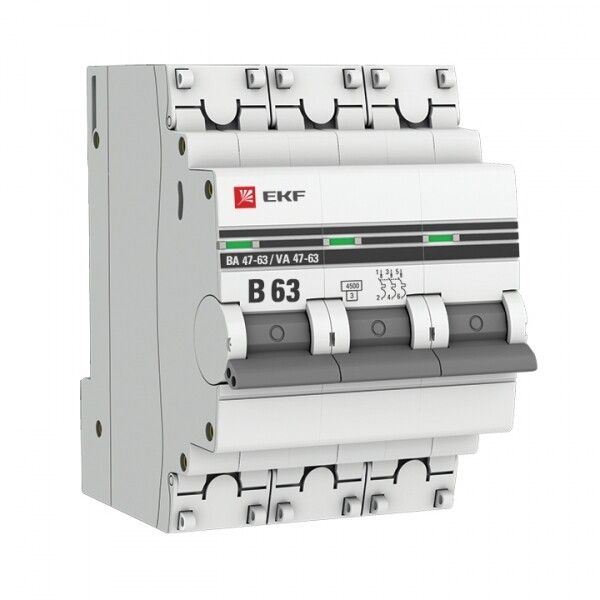

Автоматический выключатель 3P 63А (В) 4,5kA ВА 47-63 EKF PROxima - mcb4763-3-63B-pro

Автоматический выключатель модульный трехполюсный 63А B 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных объектах. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надежную работу на DIN-рейке и совместим с типичными распределительными щитами.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 63А B 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока с частотой 50 Гц и напряжением до 400 В. Применяется в распределительных щитах жилых домов, офисов, магазинов, производственных помещений с малой и средней нагрузкой. Подходит для защиты групповых линий, оборудования с активной и слаботочной индуктивной нагрузкой - например, освещения, нагревательных приборов, насосов, вентиляторов.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых и световых нагрузок; срабатывает при токе 3–5 кратном от номинала;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Номинальное напряжение: 400 В AC / Напряжение изоляции: 660 В - гарантирует безопасную работу в сети 380/220 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого стандарта, используемого в электроустановках;
• Тип расцепителя: тепловой + электромагнитный - защита от долговременной перегрузки (тепловой) и мгновенного КЗ (электромагнитный);
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочая температура: от –25C до +50C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Мощностные потери: 6,2 Вт - энергопотребление самого устройства при работе, влияет на нагрев в плотно упакованных щитах;
• Ширина по модулю: 3 М - занимает 3 стандартных модуля (54 мм) на DIN-рейке;
• Глубина монтажа: 41 мм - минимальный зазор между задней стенкой щита и устройством;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Категория перенапряжения: III - рассчитан на применение в распределительных системах II уровня (например, после главного автомата);
• Серия: ВА 47-63 - соответствует ГОСТ Р 50345-2010 (МЭК 60898-2-2006).

Совместимость и монтаж

Автоматический выключатель модульный 63А B 4,5кА ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Устанавливается в любом направлении - вертикально или горизонтально. Для подключения используются винтовые зажимы с предварительным затягиванием проводов. Пластиковая крышка над зажимами предотвращает случайное прикосновение и позволяет опломбировать устройство. Обеспечивается совместимость с другими элементами серии PROxima: счетчиками, УЗО, реле, контактами. Не рекомендуется использовать рядом с источниками сильного тепла или вибраций.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и МЭК 60898-2-2006. Класс токоограничения 3 и категория перенапряжения III повышают уровень безопасности при аварийных режимах. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный. Конструкция с усиленными заклёпками и герметичными крышками снижает риск возгорания и несанкционированного доступа. Сертифицирован для работы в условиях климатического исполнения УХЛ4 - умеренный и холодный климат с повышенной влажностью, но только в закрытых помещениях.

Преимущества

• Улучшенная конструкция корпуса - заклёпки предотвращают деформацию и расхождение деталей;
• Защитные крышки над зажимами - исключают доступ к токоведущим частям без инструментов;
• Цветной индикатор состояния - легко определить положение контактов без вскрытия щита;
• Удобная ручка управления - обеспечивает четкий ход и надёжное фиксирование;
• Долгий срок службы - гарантия 84 месяца (7 лет) при соблюдении условий эксплуатации;
• Подтверждённая совместимость с продукцией EKF PROxima - упрощает сборку щитов одной серии.

Ограничения применения

• Не предназначена для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для защиты двигателей с высоким пусковым током - характеристика B слишком чувствительна, лучше выбрать C или D;
• Не рекомендуется для многократных включений/отключений в час - не является аппаратом управления, только защиты;
• Не работает при температуре ниже –25C или выше +50C - возможны отказы или снижение точности срабатывания;
• Не следует использовать в местах с классом загрязнения выше 2 - наличие пыли, масла, конденсата может вызвать пробой изоляции.

Примеры использования

• Главный автомат в этажном щите квартиры или дома с трёхфазным вводом;
• Защита группы розеток в мастерской или гараже с мощным оборудованием;
• Щит на входе в административное здание для защиты трёхфазной сети освещения и кондиционеров;
• Распределительный щит на производстве с линиями питания насосов, компрессоров, конвейеров (при условии отсутствия частых пусков).

Практические советы

• Перед монтажом проверьте соответствие сечения провода (1–25 мм2) - более тонкие провода могут перегреться, более толстые не войдут в зажим;
• При установке нескольких автоматов в одном щите учтите глубину 41 мм - не забудьте про место для кабельных каналов и перемычек;
• Для опломбировки используйте специальные пломбы - они подходят к крышкам этого выключателя;
• Если в щите много приборов, следите за суммарными потерями мощности - 6,2 Вт на каждый автомат могут вызвать перегрев в плотной компоновке;
• Выбирая между B и C характеристикой - для освещения и бытовой техники берите B, для насосов, компрессоров - C.
