Выключатель автоматический четырёхполюсный 20A C 6kA City9 | C9F36420 |Systeme Electric APC

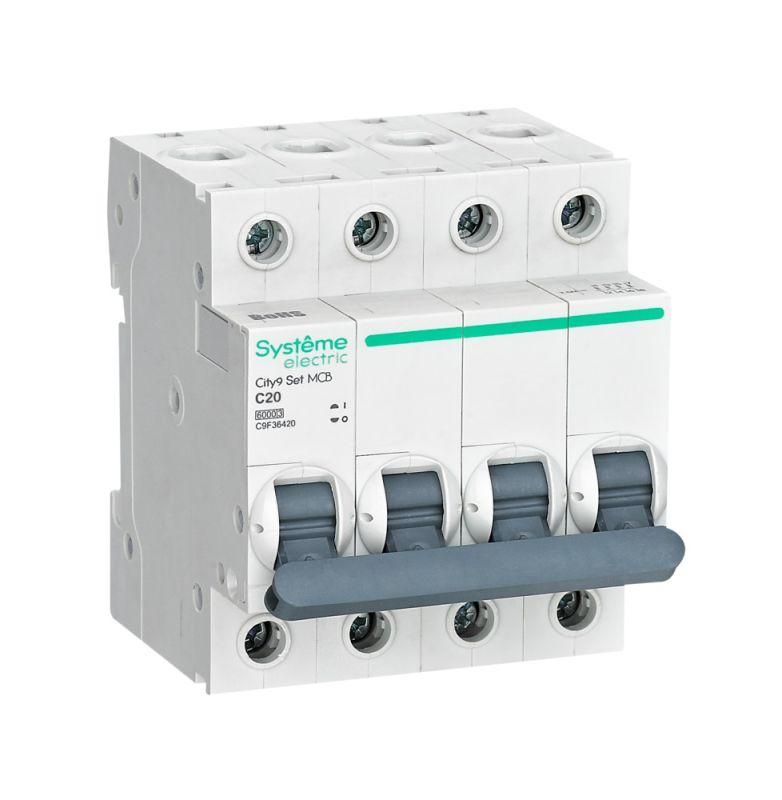

Автоматический выключатель City9 Set, артикул c9f36420, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных сетях 380–400 В. Четырехполюсная конструкция с коммутируемым нейтралью позволяет управлять всеми проводниками одновременно, что особенно важно в промышленных и коммерческих объектах.

Назначение и область применения

City9 Set c9f36420 используется для защиты групповых и распределительных цепей переменного тока в зданиях, на производствах и в инфраструктурных объектах. Подходит для питания оборудования с высоким пусковым током - насосов, компрессоров, конвейеров, систем вентиляции. Четыре полюса обеспечивают полную отсечку всех фаз и нейтрали, что соответствует требованиям безопасности при обслуживании и ремонте.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы)
• Тип тока: переменный (AC), частота 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Ширина: 4 модуля (72 мм)
• Глубина монтажа: 45 мм
• Площадь сечения провода: 1–25 мм2
• Момент затяжки клемм: 2,5 Нм
• С коммутируемым нейтральным проводником: да
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запыления

Совместимость и монтаж

City9 Set c9f36420 монтируется на DIN-рейку типа TS35. Для установки требуется свободное место глубиной 45 мм. Клеммы рассчитаны на медные жилы сечением от 1 до 25 мм2 - можно использовать как однопроволочные, так и многожильные провода. Перед затяжкой необходимо проверить момент усилия - 2,5 Нм. Перетягивать нельзя: это повредит контакт. Механизм мгновенной коммутации обеспечивает быстрый разрыв цепи даже при слабом нажатии рычага. Корпус выполнен из ударопрочного пластика с шестью металлическими заклёпками - увеличивает механическую прочность и долговечность.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2. Соответствует директиве RoHS 2.0 - не содержит опасных веществ. Безопасные клеммы предотвращают случайный контакт с токоведущими частями и исключают выпадение проводов внутрь устройства. Коммутируемый нейтральный проводник обеспечивает безопасность при работах на линии - все проводники отключаются одновременно.

Преимущества

• Механизм мгновенной коммутации - надёжное срабатывание даже при слабом воздействии
• Безопасные клеммы - исключают риск контакта с токоведущими элементами
• Монолитная лицевая панель - устойчива к деформациям и внешним повреждениям
• Гарантия 3 года - подтверждает качество сборки и материалов
• Соответствие RoHS 2.0 - экологичность и соответствие европейским нормам

Ограничения применения

Не предназначен для использования во взрывоопасной среде, на открытом воздухе или в условиях повышенной влажности - степень защиты IP20 не обеспечивает герметичность. Не рекомендован для цепей с постоянным током. Не следует применять в местах с уровнем загрязнения выше 2 (например, в цехах с большим количеством металлической пыли). Не подходит для защиты светодиодных светильников с импульсными источниками питания - возможны ложные срабатывания из-за высоких пиковых токов.

Примеры использования

• Защита трёхфазного двигателя мощностью до 5,5 кВт
• Распределительный щит торгового центра с несколькими группами освещения и розеток
• Щитовая на производстве - управление конвейерной линией с насосами и вентиляторами
• Объекты ЖКХ - автономные системы отопления с циркуляционными насосами

Практические советы

• При подключении используйте только медные провода - алюминий не совместим с клеммами этого автомата.
• Проверьте посадочный диаметр DIN-рейки перед установкой - City9 Set требует стандартную рейку 35 мм.
• Затягивайте клеммы только отверткой с ограничителем момента - 2,5 Нм. Перетяжка вызывает оплавление изоляции.
• При использовании в щите с множеством автоматов - соблюдайте минимальный интервал между устройствами для теплоотвода.
• При замене старого автомата - сравните ширину: City9 Set занимает 4 модуля, как и большинство аналогов, но глубина 45 мм может отличаться от других серий.
