Выключатель автоматический четырёхполюсный 25A C 6kA City9 | C9F36425 |Systeme Electric APC

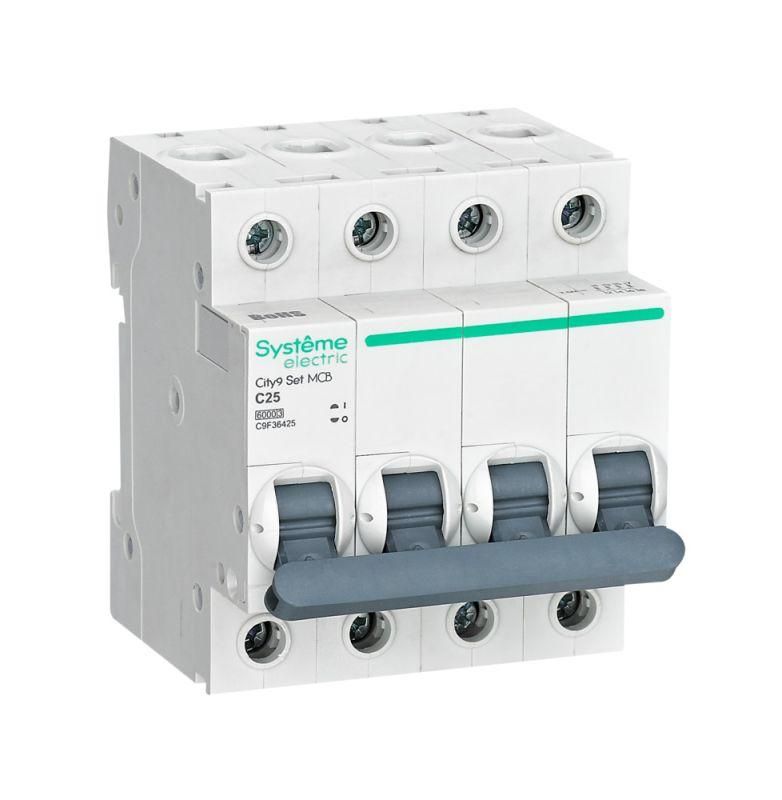

Автоматический выключатель City9 Set Systeme Electric, артикул c9f36425 - четырёхполюсный (3P+N) прибор для защиты электрических цепей на 400 В от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель c9f36425 предназначен для защиты трёхфазных цепей с нулевым проводником. Он обеспечивает безопасную работу оборудования при перегрузках и аварийных токах короткого замыкания. Применяется в распределительных щитах зданий, на производствах, в системах освещения, насосных станциях и других объектах с трёхфазным питанием 400 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 4 (3 фазы + N) - защищает все проводники, включая ноль;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, двигатели, светильники, бытовые приборы;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию при рабочем напряжении до 400 В;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую и механическую нагрузку на проводку;
• Рабочая частота: 50/60 Гц - совместим с сетями России и Европы;
• Ширина по модулю: 4 (72 мм) - занимает 4 стандартных модуля в DIN-рейке;
• Площадь сечения провода: 1–25 мм2 - поддерживает медные и алюминиевые кабели указанного сечения;
• Степень защиты IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Глубина монтажа: 45 мм - требует минимального свободного пространства за щитом;
• Степень загрязнения 2 - рассчитан на использование в помещениях с умеренным уровнем запыления и влаги.

Совместимость и монтаж

Автомат c9f36425 устанавливается на DIN-рейку шириной 35 мм. Монтаж выполняется стандартными методами: фиксация защёлкой, подключение проводов в клеммах. Клеммы имеют зажимы с винтами, обеспечивающие плотный контакт. Для правильной работы важно соблюдать рекомендованное сечение проводов - не более 25 мм2. Нейтральный проводник подключается к отдельному контакту, он также защищён от перегрузок. Выключатель совместим со всеми компонентами серии City9 SET.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция обеспечивает безопасность: ударопрочный корпус предотвращает повреждения при внешних воздействиях, а безопасные клеммы исключают случайный доступ к токоведущим частям. Отключение происходит благодаря механизму «мгновенной коммутации» - это минимизирует риск возгорания при КЗ.

Преимущества

• Защита нулевого проводника - повышает безопасность при несимметричных нагрузках и пробоях изоляции;
• Высокая отключающая способность (6 кА) - подходит для мест с высокой вероятностью КЗ, например, рядом с трансформаторами;
• Класс токоограничения 3 - снижает риск повреждения кабеля и оборудования во время аварии;
• Усиленный корпус с 6 металлическими заклёпками - увеличивает долговечность и устойчивость к вибрациям;
• Простота монтажа - совместим с типовой DIN-рейкой и стандартными инструментами.

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 не обеспечивает защиту от брызг и пыли;
• Не подходит для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели) - характеристика C может давать ложные срабатывания;
• Не используется в DC-сетях - работает только с переменным током AC;
• Не допускается установка в условиях температур ниже -5 C или выше +40 C без дополнительного контроля окружающей среды.

Примеры использования

• Щитовая квартиры с трёхфазным вводом - защита розеток, кондиционера, электроплиты;
• Производственный участок - управление и защита трёхфазных станков, насосов, вентиляторов;
• Офисное здание - распределение питания по этажам через групповые автоматы;
• Система освещения - защита мощных светодиодных светильников и люстр с импульсными драйверами.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте провода 1–25 мм2, чтобы избежать нагрева и плохого контакта;
• При установке в щите оставьте не менее 50 мм свободного места за устройством - глубина монтажа 45 мм требует доступа для обслуживания;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую оболочку кабеля;
• Для систем с частыми пусками (например, лифты, компрессоры) убедитесь, что характеристика C достаточна - при частых ложных срабатываниях рассмотрите вариант с характеристикой D;
• Проверяйте целостность корпуса перед каждым включением - трещины или деформации могут указывать на перегрев или механический износ.
