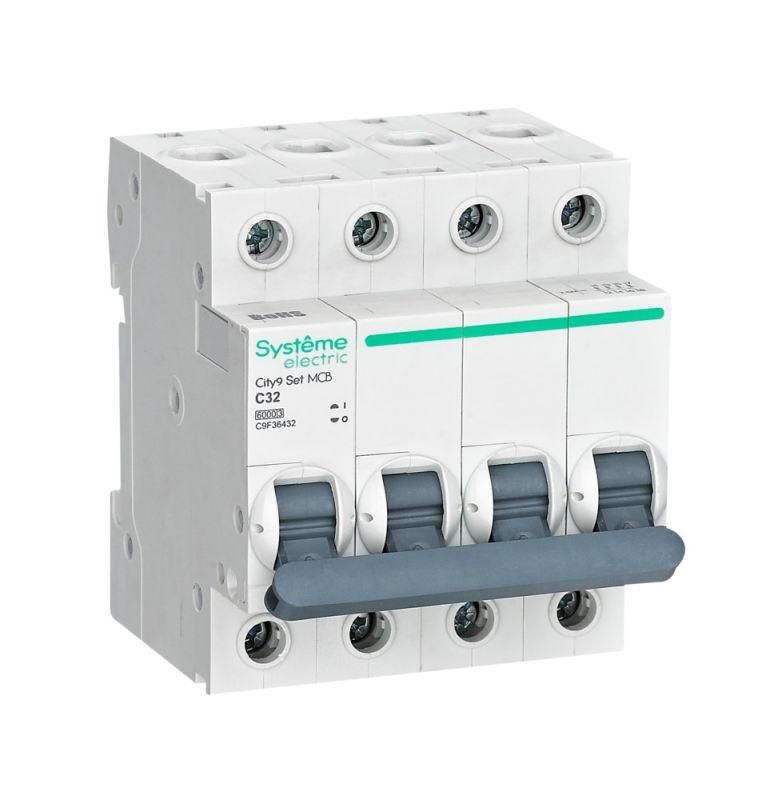

Автоматический выключатель City9 SET c9f36432 - четырёхполюсный (3P+N) прибор для защиты электрических цепей на 400 В от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

City9 SET c9f36432 предназначен для защиты электрических цепей переменного тока с номинальным напряжением до 400 В. Он защищает оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Благодаря наличию нейтрального полюса (N) используется в трёхфазных системах с заземлённой нейтралью - например, в щитах многоквартирных домов, производственных линиях, насосных станциях и HVAC-системах.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как освещение, бытовые приборы и малые двигатели;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А;
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения выше 400 В;
• Количество полюсов: 4 (3 фазы + N) - все полюса одновременно отключаются при аварии, включая нейтральный проводник;
• Частота: 50/60 Гц - совместим с сетями России, Европы и других регионов;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку;
• Ширина по модулям: 4 М - занимает 4 стандартных модуля (по 17,5 мм каждый);
• Площадь сечения провода: 1–25 мм2 - позволяет подключать медные кабели от 1 до 25 квадратных миллиметров;
• Степень защиты IP20 - защищён от прикосновения пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа для свободного монтажа и обслуживания;
• Степень загрязнения 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влажности, без агрессивных сред.

Совместимость и монтаж

City9 SET c9f36432 монтируется на DIN-рейку шириной 35 мм, как стандартные автоматы. Для правильной установки:

• Убедитесь, что глубина шкафа минимум 50 мм - требуется запас для удобного доступа к клеммам;
• Подключение проводов: используйте кабели сечением 1–25 мм2, плотно затягивайте клеммы усилием, соответствующим нормам (не переусиливайте!);
• Нейтральный проводник (N) подключается к отдельному контакту - он также отключается при срабатывании, что важно для безопасности;
• Не устанавливайте рядом с источниками тепла или в местах с высокой вибрацией - это может снизить срок службы механизма;
• Из-за класса токоограничения 3 устройство не требует дополнительной защиты от КЗ - можно использовать как основной аппарат в щите.

Безопасность и стандарты

City9 SET c9f36432 соответствует международным требованиям IEC 60898-1 и EN 60898-1. Конструкция обеспечивает:

• Безопасные клеммы - предотвращают случайное попадание жил кабеля в заклеммное пространство, снижают риск короткого замыкания;
• Механизм «мгновенной коммутации» - обеспечивает быстрое и надёжное отключение при аварии, независимо от скорости движения рычага;
• Ударопрочный корпус из усиленного пластика с 6 металлическими заклёпками - увеличивает механическую прочность и долговечность;
• Отсутствие открытых токоведущих частей при установленном лицевом элементе - безопасно при работе с щитом в режиме «без отключения питания».

Преимущества

• Полное отключение всех полюсов, включая N - повышает безопасность при ремонтах и техобслуживании;
• Класс токоограничения 3 - снижает термическое воздействие на проводку при КЗ, продлевает жизнь кабелей;
• Удобная форма клемм - легко работать с толстыми проводами, особенно в условиях ограниченного пространства;
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений при условии соблюдения IP20;
• Совместим со всей серией City9 SET - можно комплектовать щит одинаковыми устройствами для унификации обслуживания.

Ограничения применения

• Не применяется во внешних установках - степень защиты IP20 не допускает воздействия влаги, пыли, атмосферных осадков;
• Не рекомендован для мощных двигателей с высоким пусковым током (например, крупные насосы, компрессоры) - лучше выбрать характеристику D;
• Не подходит для цепей постоянного тока - работает только с переменным током AC;
• Не следует использовать в помещениях с высокой концентрацией пыли, химических паров или агрессивных сред - требует чистой и сухой среды (класс загрязнения 2).

Примеры использования

• Главный входной автомат в этажном щите многоквартирного дома (3 фазы + N);
• Защита группы розеток в офисе или производственном цеху;
• Щит управления кондиционированием или вентиляцией с трёхфазными вентиляторами;
• Распределительный щит на складе с освещением, розетками и небольшими станками.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - слишком тонкий провод (менее 1 мм2) не войдёт в клемму, слишком толстый (более 25 мм2) - не зажмётся;
• При групповой установке нескольких автоматов City9 SET c9f36432 оставляйте минимальный зазор 5 мм между ними - для лучшей теплоотдачи;
• Обозначьте каждую цепь этикеткой - так проще диагностировать сработавший автомат после аварии;
• Не используйте этот автомат как рубильник - он не предназначен для частого ручного включения/выключения;
• Проверяйте состояние клемм через год после установки - возможна усадка проводов, требующая подтягивания.
