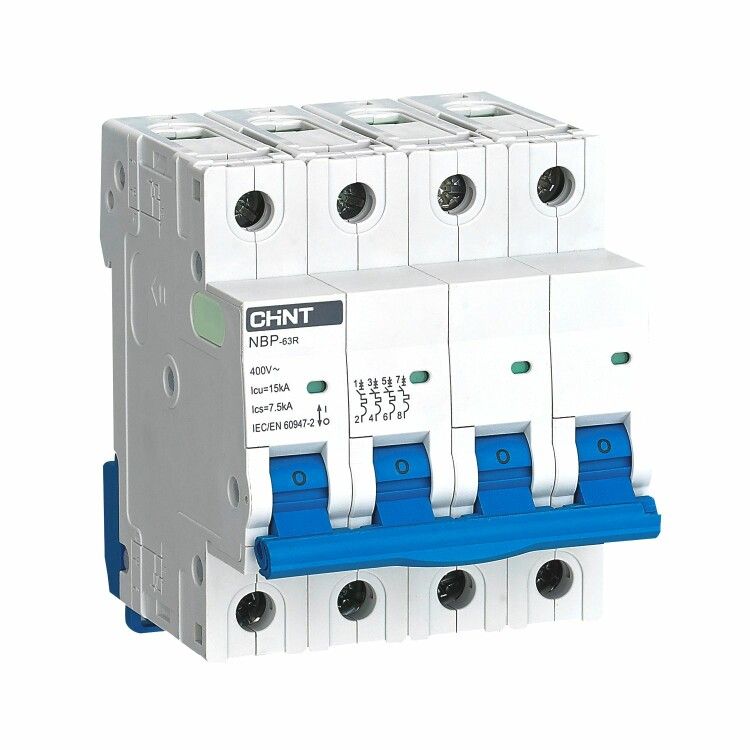

Выключатель автоматический четырехполюсный NBP-63R 4P 32A 15кА 8In (R) | 352408 CHINT

Автоматический выключатель четырехполюсный NBP-63R (R) с номинальным током 32 А предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, коммерческих и жилых объектах. Бренд CHINT обеспечивает надежность и соответствие международным требованиям, а артикул 352408 указывает на конкретную модификацию с характеристикой C и отключающей способностью 15 кА.

Назначение и область применения

Выключатель NBP-63R (R) используется для защиты четырехпроводных сетей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется одновременное отключение всех фаз и нулевого провода - например, при питании трехфазных двигателей, оборудования с системой TN-S или в случаях, когда важна целостность системы заземления.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение сети, для которой рассчитана защита
• Количество полюсов: 4 - отключает все три фазы и ноль одновременно
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C (8In) - срабатывает при токе 8–20 кратном от номинала; оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Напряжение изоляции: 440 В - максимальное напряжение, которое может выдерживать изоляция без пробоя
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные импульсы)
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке по 18 мм каждый
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира
• Рабочая температура: от -30C до +70C - допустимый диапазон для установки в неотапливаемых помещениях, на улице внутри щита
• Механическая износостойкость: 20 000 циклов - количество операций включения/выключения без потери функциональности
• Электрическая износостойкость: 10 000 циклов - количество отключений при токе нагрузки
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на оборудование
• Категория применения: A - для защиты силового и осветительного оборудования, не требует специального учета пусковых токов
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренной запыленностью и отсутствием проводящей пыли

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 32 А (обычно 4–6 мм2 медный провод). Также возможна установка шин типа PIN и FORK - удобно при организации сборки в щите. Выключатель имеет окно индикации положения контактов: красный цвет - включен, белый - выключен. Установка должна выполняться в закрытых щитах, так как степень защиты IP20 не предохраняет от влаги и пыли.

Безопасность и стандарты

NBP-63R (R) соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс токоограничения 3, что повышает безопасность при аварийных режимах. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное восстановление. Наличие сигнализации положения контактов позволяет быстро диагностировать причину отключения.

Преимущества

• Высокая отключающая способность (15 кА) делает устройство подходящим для объектов с мощными источниками питания
• Характеристика C с коэффициентом 8In хорошо сочетается с типичной нагрузкой в промышленности - меньше ложных срабатываний при пуске моторов
• Компактная 4-модульная конструкция экономит место в щитах
• Гарантированная долговечность: 20 тысяч механических и 10 тысяч электрических циклов
• Совместимость со шинами PIN/FORK ускоряет сборку и обслуживание

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от жидкости и пыли
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные насосы, компрессоры) - для них лучше выбрать характеристику D
• Не предназначен для частого ручного включения/отключения - это не рубильник, а защитное устройство
• Требуется обязательная установка в закрытый металлический или пластиковый щит

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 2,2 кВт
• Распределительный щит торгового центра с группой розеток и освещения
• Щит управления конвейерной линией с несколькими приводами
• Вводной автомат в распределительном щите многоквартирного дома (при условии правильного расчета токов КЗ)

Практические советы

• Перед установкой проверьте, что суммарная нагрузка на каждую фазу не превышает 32 А - превышение вызовет срабатывание даже при равномерной нагрузке
• При использовании в холодных условиях (-30C) убедитесь, что щит не подвергается конденсации - это может нарушить работу изоляции
• Для удобства обслуживания используйте шины PIN/FORK вместо кабельных выводов - это уменьшает время ремонта и риск ошибок при подключении
• NBP-63R (R) - это часть серии NBP-63R. Все устройства серии имеют одинаковые габариты и крепление - можно легко заменить на другой номинал без переделки щита
• Не путайте с выключателями с характеристикой B - они чувствительнее к пусковым токам и чаще срабатывают при старте оборудования
