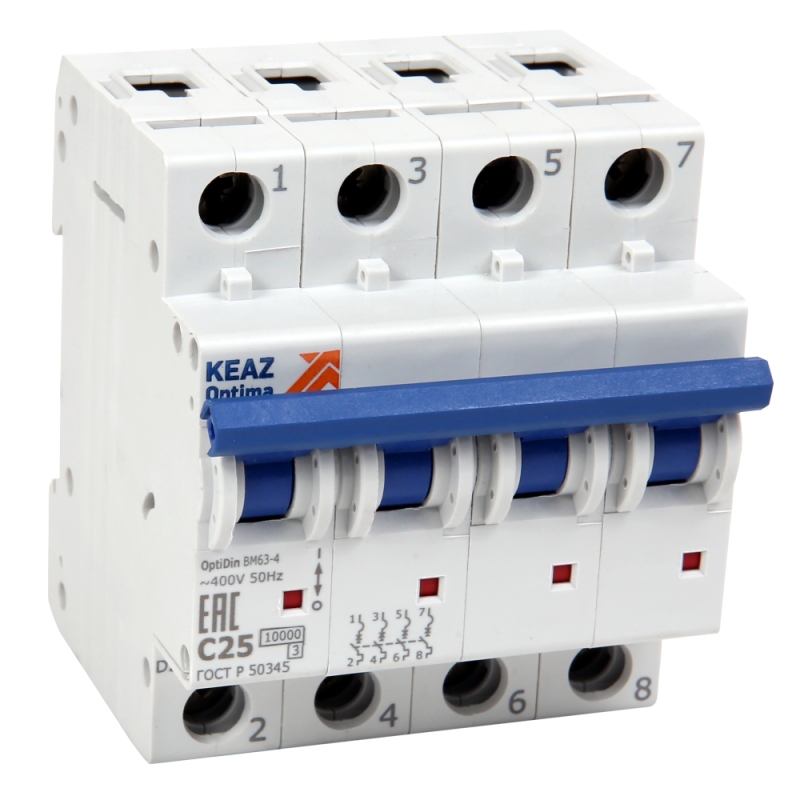

Выключатель автоматический четырехполюсный 32А C 10кА AC OptiDin BM63-4C32-10-УХЛ3 - 262858 КЭАЗ

Автоматический выключатель модульный четырехполюсный 32А C 10кА AC BM63-4C32-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Этот аппарат используется в распределительных щитах промышленных объектов и зданий с жесткими климатическими условиями благодаря исполнению УХЛ3. Бренд КЭАЗ и артикул BM63-4C32-10-УХЛ3 указывают на соответствие серийному решению OptiDin.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 32А C 10кА AC BM63-4C32-10-УХЛ3 защищает четырехпроводные сети переменного тока 400 В. Он применяется там, где требуется одновременное отключение всех фаз и нулевого провода - например, в трехфазных силовых цепях, питании оборудования с нейтралью, системах освещения и управления. Подходит для установки в щитах производственных участков, насосных станций, конвейерных линий и других объектов с высокой нагрузкой.

Технические характеристики

• Количество полюсов: 4 (три фазы + ноль)
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение сети
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала; подходит для нагрузок с умеренным пуском (например, двигатели, светильники, нагреватели)
• Тип расцепителя: электромагнитный (для коротких замыканий) и тепловой (для длительных перегрузок)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов
• Климатическое исполнение: УХЛ3 - работает при температуре от –60 C до +60 C, устойчив к влажности и перепадам температур
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций
• Частота: 50 Гц - рассчитан на стандартную сетевую частоту в России
• Ширина по модулям: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 75 мм - необходимый запас пространства за щитом
• Наличие нейтрального проводника: да - все четыре полюса, включая N, отключаются одновременно
• Наличие дополнительных контактов: да - есть возможность подключения сигнализирующих или блокировочных контактов (не указан тип - рекомендуется проверять комплектацию)

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 32А C 10кА AC BM63-4C32-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для надежного соединения используйте клеммы с моментом затяжки, соответствующим сечению кабеля до 25 мм2. Нейтральный проводник подключается к отдельному полюсу - он также отключается при аварии. Обратите внимание: глубина монтажа 75 мм требует достаточного свободного пространства за щитом. Дополнительные контакты подключаются после основного монтажа - они не влияют на работу расцепителей.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и ТУ3421-040-05758109-2009. Категория перенапряжения 4 и степень загрязнения 2 позволяют использовать его в условиях повышенной электрической нагрузки и наличия пыли (внутри щита). Класс токоограничения 3 обеспечивает снижение энергии КЗ, что повышает безопасность всей системы. IP20 исключает доступ к токоведущим частям при открытой крышке щита, но не защищает от внешней среды - поэтому установка допускается только в закрытые корпуса.

Преимущества

• Четыре полюса обеспечивают полное отключение цепи - включая ноль, что важно для безопасности обслуживания
• Высокая отключающая способность (10 кА) позволяет применять в местах с большой мощностью КЗ
• Характеристика C оптимальна для смешанных нагрузок - от двигателей до осветительных приборов
• Климатическое исполнение УХЛ3 делает устройство пригодным для холодных регионов и неотапливаемых помещений
• Поддержка дополнительных контактов позволяет интегрировать сигналы в системы контроля и автоматизации
• Серия OptiDin от КЭАЗ имеет стандартизированную форму и совместимость с другими элементами щитового оборудования

Ограничения применения

• Не предназначена для работы вне закрытых щитов - IP20 не защищает от воды, пыли и механических воздействий
• Не подходит для постоянных токов (DC) - только для переменного тока 50 Гц
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели без пускателей); для них лучше выбрать характеристику D
• Наличие дополнительных контактов не гарантирует их наличие в базовой комплектации - перед заказом уточняйте наличие и тип (NO/NC)
• При использовании в условиях ниже –40 C возможны изменения времени срабатывания теплового расцепителя - требуется тестирование в реальных условиях

Примеры использования

• Защита трехфазного станка с нейтральным проводом и системой заземления TN-S
• Распределительный щит производственного цеха с несколькими потребителями 400 В
• Щит освещения и управления в неотапливаемом складском комплексе в Сибири
• Цепь питания конвейера с частотным преобразователем и нейтральной точкой
• Объекты с высокой вероятностью КЗ - например, сварочные пункты или цеха с металлообработкой

Практические советы

• Перед установкой проверьте, что сечение кабеля не превышает 25 мм2 - иначе контакт будет греться
• При монтаже в плотном щите учтите глубину 75 мм - недостаток места может помешать фиксации
• Для систем с чувствительной аппаратурой (например, ЧПУ) используйте этот выключатель вместе с УЗО - он не защищает от утечек тока
• Если нужна сигнализация состояния (вкл./выкл.), убедитесь, что дополнительные контакты установлены - иначе придется докупать отдельно
• При замене старого автомата - сравнивайте ширину, количество полюсов и класс токоограничения, чтобы сохранить координацию защиты
• Для условий с частыми перепадами температуры (например, зимние площадки) рекомендуется периодическая проверка контактов на окисление
