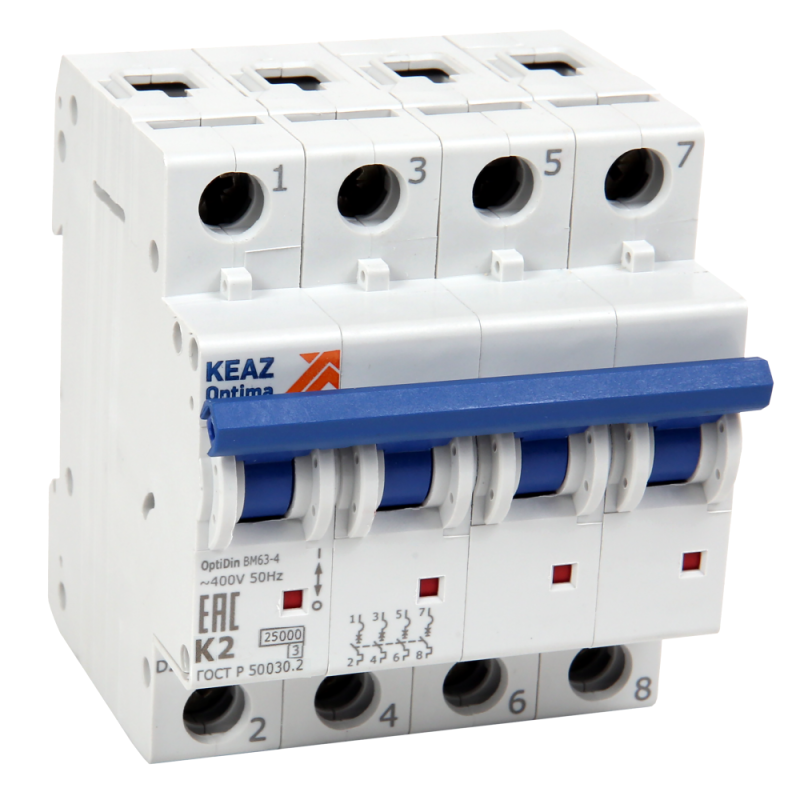

Выключатель автоматический четырёхполюсный OptiDin BM63-4Z16-25-УХЛ3 |342141| КЭАЗ

Автоматический четырехполюсный выключатель КЭАЗ BM63-4Z16-25 предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Выключатель рассчитан на работу в условиях умеренного климата (УХЛ3), подходит для установки на DIN-рейку и применяется в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

BM63-4Z16-25 - это четырехполюсный автоматический выключатель, который защищает трехфазные сети с нулевым проводом. Он отключает питание при превышении допустимого тока (16 А) или при аварийных токах короткого замыкания до 25 кА. Подходит для использования в распределительных щитах объектов с высокими требованиями к безопасности: производственные линии, насосные станции, системы вентиляции, кондиционирования, энергоустановки.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальный ток: 16 А
• Количество полюсов: 4 (три фазы + ноль)
• Номинальная отключающая способность: 25 кА
• Характеристика срабатывания: Z - чувствительная к импульсным нагрузкам, подходит для защиты электроники и преобразователей частоты
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высоким уровнем переходных процессов
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Ширина по модулям: 4 (стандартная DIN-рейка)
• Глубина монтажа: 75 мм
• Подключение проводов: до 35 мм2 (медные жилы)
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запыленностью

Совместимость и монтаж

BM63-4Z16-25 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 75 мм. Все четыре полюса имеют одинаковый зажим, позволяющий подключить одиночные или многожильные провода сечением до 35 мм2. Нейтральный проводник коммутируется - он отключается совместно с фазами, что повышает безопасность при обслуживании. Выключатель совместим со всеми типами щитов, соответствующих нормам IEC/EN 61439.

Безопасность и стандарты

BM63-4Z16-25 соответствует международному стандарту IEC 60947-2 и имеет регистрацию в реестре промышленной продукции России (№10385134). Корпус и внутренние элементы изготовлены из самозатухающего пластика, не поддерживающего горение. Применяется двойной разрыв контактов и двухступенчатая система гашения дуги - это снижает риск возгорания даже при максимальных токах КЗ. Индикатор положения контактов позволяет визуально определить состояние выключателя (включен / отключен).

Преимущества

• Серебросодержащие напайки на подвижных контактах - увеличивают срок службы и снижают нагрев при длительной работе
• Профильные углубления на корпусе обеспечивают лучший теплоотвод - выключатель меньше перегревается при постоянной нагрузке
• Надежные зажимы - гарантируют плотный контакт даже при использовании многожильных проводов
• Двойная дугогасительная система - обеспечивает стабильное отключение даже при токах близких к 25 кА
• Индикатор состояния контактов - позволяет быстро диагностировать причину отключения без тестера
• Коммутируемый ноль - исключает опасность сохранения потенциала на нейтрали после отключения

Ограничения применения

BM63-4Z16-25 не предназначен для работы в условиях повышенной влажности, открытых площадках или производствах с высокой запыленностью - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется использовать в сетях постоянного тока. Характеристика Z требует точного расчета нагрузки - не подходит для двигателей с высоким пусковым током (например, мощные асинхронные двигатели). Также не следует применять в качестве основного рубильника для частого ручного включения/выключения - это сокращает срок службы контактов.

Примеры использования

• Защита трехфазного станка с ЧПУ и управлением через частотный преобразователь
• Входной автомат в щите кондиционирования воздуха с нейтральной линией
• Распределительный щит производственной линии с несколькими потребителями 380 В
• Щит освещения и силовой нагрузки в торговом центре с коммутируемым нулем

Практические советы

• При подключении проводов сечением более 16 мм2 используйте наконечники - это повысит надежность контакта
• Не затягивайте зажимы слишком сильно - это может повредить изоляцию или деформировать контакт
• Проверьте соответствие нагрузки характеристике Z - если есть мощные преобразователи, проверьте пусковые токи
• При монтаже в щитах с ограниченным пространством учтите глубину 75 мм - не забудьте о месте для кабельного ввода
• Для удобства обслуживания можно дополнительно установить сигнальные контакты или блокировки - КЭАЗ предлагает совместимую комплектацию
