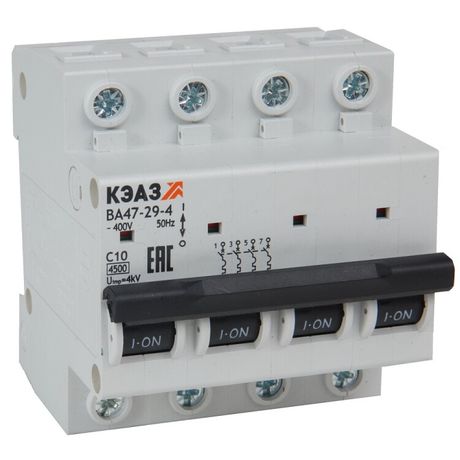

Выключатель автоматический четырехполюсный ВА47-29-4B16-УХЛ3 (4,5кА)| 318316 | КЭАЗ

Автоматический выключатель ВА47-29-4B16-УХЛ3 от КЭАЗ - четырёхполюсный модульный аппарат для защиты сетей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах, где требуется надёжная защита трёхфазной сети с нулевым проводом.

Назначение и область применения

ВА47-29-4B16-УХЛ3 предназначен для защиты электрических цепей с напряжением до 400 В и частотой 50 Гц. Применяется в распределительных щитах для обеспечения безопасности оборудования и людей. Особенно эффективен там, где есть риск возникновения кратковременных бросков тока - например, при запуске двигателей, освещения или бытовой техники. Устройство подходит для использования в условиях умеренного и холодного климата благодаря классу исполнения УХЛ3.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 4 - все четыре полюса (три фазы + ноль) коммутируются одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, идеальна для бытовых нагрузок и слаботочных цепей
• Сечение провода: 1,5–25 мм2 - допустимый диапазон сечений для подключения медных проводов
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочий температурный диапазон: от –60 C до +40 C - позволяет использовать в неотапливаемых помещениях и на улице внутри щитов
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку
• Категория перенапряжения: IV - предназначено для установки на входе в здание, где возможны скачки напряжения
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей: 4 - занимает 4 стандартных модуля на рейке
• Глубина монтажа: 71 мм - требует достаточного места в шкафу
• С коммутируемым нейтральным проводником: да - ноль также отключается при аварии, что повышает безопасность

Совместимость и монтаж

ВА47-29-4B16-УХЛ3 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно зафиксировать корпус на рейке и затянуть контактные зажимы. Все полюса имеют одинаковый механизм отключения - при срабатывании одного, остальные тоже отключаются. Нейтральный проводник подключается через специальный зажим, помеченный буквой N. Обязательно соблюдайте рекомендованное сечение проводов: менее 1,5 мм2 - не надёжно, более 25 мм2 - не войдут в зажим. Установка возможна в любом положении, но лучше - вертикально, чтобы исключить механические нагрузки на контакты.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 и ГОСТ Р 50345. Класс перенапряжения IV и токоограничение 3 обеспечивают повышенную безопасность при аварийных режимах. Коммутирование нейтрали снижает риск поражения током при обслуживании. Устройство имеет сертификаты соответствия и прошло проверку на долговечность - гарантировано 10 000 операций включения/выключения.

Преимущества

• Комплексная защита всех четырёх проводников - фазы и ноль отключаются одновременно
• Широкий диапазон рабочих температур - можно применять даже в неотапливаемых щитах зимой
• Поддерживает большие сечения проводов - удобно при использовании мощных потребителей
• Имеет возможность дополнительной комплектации - можно установить блоки сигнализации, расцепители, дополнительные контакты
• Цена ниже аналогов с такими же характеристиками - выгодное решение для бюджетных проектов

Ограничения применения

• Не предназначен для работы во влажных или пыльных местах - степень защиты IP20 не защищает от внешней среды
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Не подходит для защиты светодиодных светильников с высокими пусковыми токами - лучше выбрать характеристику C
• Требует минимум 71 мм глубины в щите - не подходит для очень компактных шкафов
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трёхфазного двигателя насоса в котельной
• Щитовая защита в многоквартирном доме - вводной автомат для квартиры
• Распределительный щит на производстве - питание станков с нейтралью
• Объекты с ограниченным бюджетом: склады, гаражи, временные постройки

Практические советы

• Выбирая ВА47-29-4B16-УХЛ3, убедитесь, что ваша сеть действительно требует отключения нуля - в некоторых случаях достаточно 3P+PE
• Проверьте соответствие сечения кабеля: слишком толстые провода не войдут в зажим, слишком тонкие - будут греться
• Если планируете подключение кабеля с алюминием - используйте переходные наконечники, так как зажимы рассчитаны на медь
• Для увеличения функциональности добавьте блок вспомогательных контактов - они позволят удалённо контролировать состояние автомата
• Не устанавливайте рядом с источниками тепла - нагрев снижает точность срабатывания
• Перед первым включением проверьте, что все полюса работают - протестируйте кнопку “Т” (тестирование)
