Автоматический выключатель 3P+N 16А характеристика B ВА-101 4.5кА - 11238DEK APC

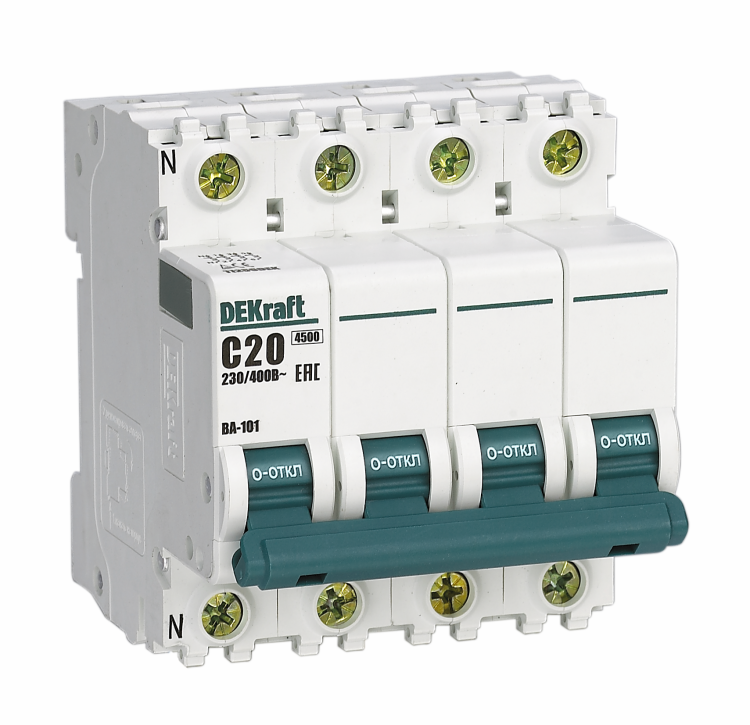

Автоматический выключатель ВА-101 от DEKraft - четырёхполюсный (3P+N) аппарат на 16 А с характеристикой B и отключающей способностью 4,5 кА. Предназначен для защиты электропроводки от перегрузок и коротких замыканий в промышленных и бытовых сетях переменного тока 400 В, 50 Гц. Монтаж осуществляется на DIN-рейку, устройство совместимо со стандартными щитами.

Назначение и область применения

ВА-101 защищает электрические цепи от сверхтоков: перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в системах питания освещения, розеточных групп, маломощного оборудования. Четыре полюса позволяют отключать одновременно три фазы и нейтраль - важно для систем TN-S и TT, где требуется полное отключение нулевого провода.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть 230/400 В
• Количество полюсов: 4 (3P+N) - три полюса для фаз, один - для нейтрали, все коммутируются
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала; подходит для нагрузок с умеренным пуском (освещение, розетки, бытовые приборы)
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что уменьшает риск повреждения оборудования
• Частота: 50 Гц - предназначен для сетей России и стран СНГ
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения
• Модульная ширина: 4 модуля - занимает 72 мм по ширине DIN-рейки
• Глубина монтажа: 73 мм - требует свободного места в щите сзади
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность

Совместимость и монтаж

ВА-101 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтами - затягивать необходимо усилием, соответствующим сечению кабеля (не более 25 мм2). Нейтральный полюс имеет механическую связь с фазными - при отключении он размыкается одновременно. Устройство не предназначено для частого ручного включения/выключения - применяется как защитный элемент, а не как рубильник. Совместим с другими аппаратами серии DEKraft и аналогичными изделиями по габаритам и креплению.

Безопасность и стандарты

ВА-101 соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2), ГОСТ 9098-78 и техрегламенту ТР ТС 004/2011. Сертифицирован для использования в РФ и ЕАЭС. Конструкция исключает случайный контакт с токоведущими частями благодаря сплошной лицевой панели. Класс токоограничения 3 обеспечивает снижение теплового воздействия при КЗ, что повышает безопасность соседних компонентов.

Особенности конструкции

• Новый механизм расцепления - обеспечивает мгновенное отключение при аварийных токах
• 5 монолитных заклёпок - увеличивают жесткость корпуса, предотвращают деформацию при ударах или вибрации
• Боковые каналы охлаждения - выводят тепло изнутри, поддерживают стабильную работу при длительной нагрузке и высокой температуре окружающей среды
• Полностью автоматизированное производство - гарантирует единое качество всех экземпляров

Преимущества

• Отключение нейтрали - повышает безопасность при обслуживании и ремонте
• Высокая надёжность расцепителей - минимизирует ложные срабатывания
• Устойчивость к нагреву - подходит для плотной компоновки в щитах
• Поддержка стандарта IP20 - достаточна для внутренней установки в сухих помещениях
• Совместимость с существующими решениями DEKraft - легко заменить старый аппарат без переделки щита

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP20 не защищает от влаги и пыли
• Не рекомендован для мощных двигателей или оборудования с высоким пусковым током - характеристика B не подходит для токов выше 5×I_n
• Не используется в качестве основного рубильника - частое ручное управление сокращает срок службы
• Требуется минимальная глубина щита 73 мм - не подходит для узких или уже заполненных шкафов
• Не поддерживает дистанционное управление - нет контактов управления или модулей автоматизации

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных контуров в производственном цеху
• Распределительный щит на этаже многоквартирного дома
• Питание насосов, вентиляторов, малых станков с пусковыми токами до 5×16 А
• Объекты с системой заземления TN-S, где обязательна коммутация нейтрали

Практические советы

• Выбирая ВА-101, проверьте, чтобы сечение кабеля не превышало 25 мм2 - иначе возможен перегрев зажимов
• При установке в щит с ограниченным пространством учтите глубину 73 мм и наличие боковых охладительных каналов - не закрывайте их стенками или кабелями
• Для защиты оборудования с высоким пусковым током (например, компрессоров) выбирайте характеристику C или D, а не B
• Если нужна возможность удалённого управления - используйте дополнительные модули (блоки сигнализации, расцепители UVT/MN), которые совместимы с этим аппаратом
• Проверяйте соответствие класса токоограничения 3 в проекте - особенно важен для мест с высокой вероятностью КЗ (промышленные участки)
