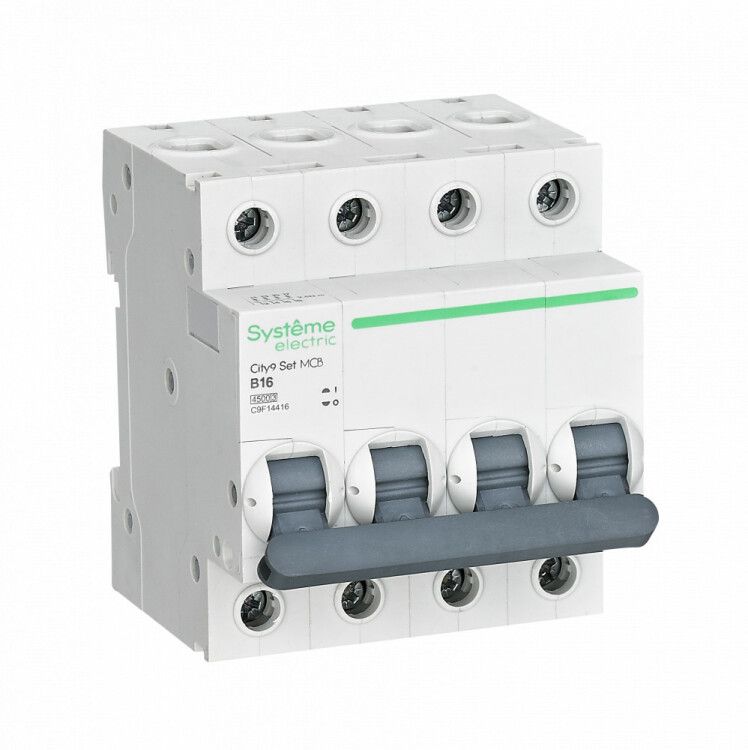

Выключатель автоматический четырехполюсный 16А B 4.5kA 400В City9 Set - C9F14416 APC

Автоматический выключатель City9 SE - надёжное устройство для защиты четырёхпроводной сети переменного тока на 400 В. Модель City9 Set c номинальным током 16 А и характеристикой B обеспечивает безопасную работу в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель City9 SE предназначен для автоматического отключения электрической цепи при перегрузках и коротких замыканиях. Подходит для защиты групповых линий в трёхфазных сетях с нулевым проводником - например, питания оборудования на 400 В, конвейеров, насосов, систем вентиляции и освещения. Благодаря наличию коммутируемого нейтрального проводника, устройство можно использовать там, где требуется полное отключение всех фаз и нуля одновременно - например, при обслуживании или аварийном отключении.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана до 440 В
• Количество полюсов: 4 - защищает три фазы и нейтраль одновременно
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для бытовых и слаботочных нагрузок (например, компьютеры, светильники, малые двигатели)
• Монтаж: DIN-рейка 35 мм - совместим со стандартными шкафами и щитами
• Ширина: 4 модуля - занимает 72 мм по ширине DIN-рейки
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные кабели от тонких до мощных
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Частота: 50–60 Гц - работает в сетях России, Европы и других стран с промышленной частотой
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри щита
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью (без токопроводящей пыли)

Совместимость и монтаж

Устройство легко устанавливается на стандартную DIN-рейку. Ширина 4 модуля соответствует типичному шагу в распределительных щитах. Для монтажа достаточно защёлкнуть выключатель на рейке - дополнительные крепления не требуются. Клеммы обеспечивают плотный контакт с проводами сечением от 1 до 25 мм2. Обратите внимание: все четыре полюса имеют механическую связь - при отключении одного полюса отключаются остальные. Нейтральный проводник также коммутируется, что важно для соблюдения норм безопасности при ремонте.

Безопасность и стандарты

Выключатель соответствует международным требованиям к устройствам класса 3 по токоограничению, что гарантирует быстрое гашение дуги при КЗ. Конструкция клемм предотвращает случайное попадание проводов в зону контакта, снижая риск возгорания. Корпус изготовлен из ударопрочного пластика с металлическими заклёпками - повышена прочность при механическом воздействии. IP20 не предусматривает защиту от влаги - применение возможно только в сухих внутренних помещениях.

Преимущества

• Коммутируемый нейтраль - полное отключение цепи, включая ноль, что необходимо для работ по техобслуживанию
• Механизм “мгновенной коммутации” - быстрое и надёжное отключение даже при значительных токах
• Класс токоограничения 3 - минимизирует термическое воздействие на проводку при КЗ
• Усиленный корпус с металлическими заклёпками - повышенная долговечность в условиях вибраций
• Простота установки на DIN-рейку - экономия времени при сборке щитов

Ограничения применения

• Не предназначен для использования во влажных, пыльных или наружных условиях - степень защиты IP20 недостаточна
• Характеристика B не рекомендована для мощных двигателей с высоким пусковым током - возможны ложные срабатывания
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц
• Работает только при температуре окружающей среды, соответствующей условиям эксплуатации (не указано, но по умолчанию - от -25C до +40C)

Примеры использования

• Защита трёхфазного станка с управлением через нейтраль
• Щитовая группа для серверной комнаты с питанием 400 В
• Линия питания конвейера с необходимостью полного отключения нуля
• Распределительный щит многоэтажного офисного здания

Практические советы

• Выбирая автомат City9 SE, проверьте соответствие сечения кабеля - используйте провода от 1 до 25 мм2, чтобы избежать перегрева или плохого контакта
• При установке в щит с ограниченной глубиной учтите, что выключатель требует минимум 45 мм свободного места
• Избегайте установки рядом с источниками тепла - нагрев снижает точность срабатывания
• Для защиты двигателей с высоким пусковым током лучше выбрать характеристику C или D
• Обязательно пометьте каждый полюс при монтаже - особенно важен правильный подвод нейтрали
