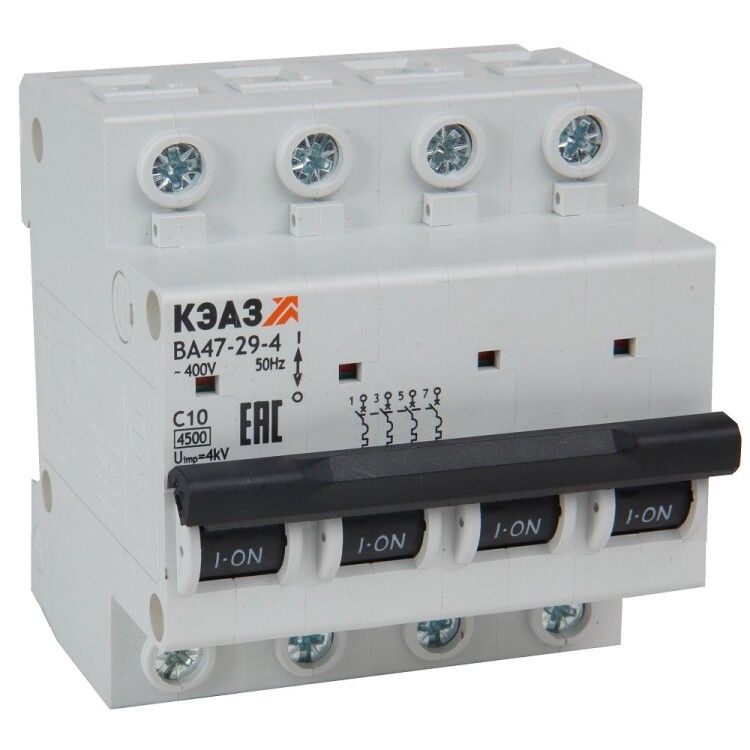

Выключатель автоматический четырехполюсный ВА47-29-4B5-УХЛ3 (4,5кА)| 318326 | КЭАЗ

Автоматический выключатель ВА47-29-4B5-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектов, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-29-4B5-УХЛ3 предназначен для защиты электрических цепей с номинальным током до 5 А. Он отключает питание при превышении допустимой нагрузки (перегрузка) или при аварийном токе короткого замыкания. Четыре полюса позволяют одновременно отключать все фазы и нейтраль - важно для сетей TN-S и TT, где требуется полное отключение нулевого провода.

Используется в распределительных щитах: частных домах, квартирах, малых производствах, административных зданиях. Особенно эффективен в условиях, где нужна базовая, но надёжная защита без избыточных функций.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выключатель может пропускать без отключения
• Номинальное напряжение: 400 В AC - работает в однофазных и трёхфазных сетях 220/380 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой техники, освещения, электроники
• Количество полюсов: 4 - три фазы + коммутируемый нейтральный проводник
• Сечение проводника: 1,5–25 мм2 - совместим с большинством медных проводов, используемых в жилых и промышленных установках
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ, повышая безопасность оборудования
• Рабочая температура: от –60 C до +40 C - позволяет использовать в холодных помещениях, включая неотапливаемые
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (по 17,5 мм каждый)
• Глубина монтажа: 71 мм - необходимо учитывать при проектировании глубины шкафа
• Частота: 50 Гц - рассчитан на работу в сети стандарта РФ и стран СНГ

Совместимость и монтаж

Выключатель ВА47-29-4B5-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используются винтовые зажимы, обеспечивающие плотный контакт при затяжке усилием 0,8 Нм.

Подключение проводов: входные и выходные клеммы расположены сверху и снизу соответственно. Все полюса, включая нейтраль, имеют одинаковый механизм отключения - при срабатывании отключаются сразу все контакты.

Обратите внимание: глубина устройства 71 мм требует достаточного свободного пространства в щите. Не рекомендуется устанавливать рядом с источниками тепла или в местах с высокой вибрацией.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Категория перенапряжения IV указывает на возможность работы в точках подключения к распределительной сети - то есть он может использоваться на входе в помещение. Степень загрязнения 2 означает, что устройство предназначено для нормальных условий - без значительного количества пыли, влаги или проводящего мусора.

Преимущества

• Коммутируемый нейтральный проводник - обеспечивает полное отключение цепи, что повышает безопасность при обслуживании
• Широкий диапазон рабочих температур - подходит для установки даже в неотапливаемых помещениях
• Класс токоограничения 3 - минимизирует термическое воздействие на проводку при КЗ
• Совместим с бюджетными сериями КЭАЗ - легко заменить аналогичные модели в существующих щитах
• Наличие возможности дополнительной комплектации - можно установить блоки сигнализации, расцепители, дугогасительные камеры

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает использование вне герметичных щитов
• Не подходит для цепей с постоянным током - только для переменного тока 50 Гц
• Характеристика B менее подходяща для мощных двигателей или насосов - лучше выбрать характеристику C или D
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для регулярного управления

Примеры использования

• Защита группы розеток в квартире с бытовой техникой (телевизор, компьютер, зарядные устройства)
• Отключение трёхфазного светильника с нейтралью в офисе
• Щиток на этаже многоквартирного дома для распределения питания между несколькими комнатами
• Малый цех с оборудованием до 1,1 кВт - станки, вентиляторы, контрольные панели

Практические советы

• Перед установкой проверьте сечение кабеля - не используйте провода меньше 1,5 мм2, чтобы избежать перегрева
• При монтаже в щит с ограниченной глубиной - учтите, что ВА47-29-4B5-УХЛ3 требует 71 мм свободного места
• Если в цепи есть двигатели или трансформаторы - рассмотрите замену на модель с характеристикой C вместо B
• Для усиления безопасности добавьте УЗО перед этим автоматом - ВА47-29 сам не защищает от утечек тока
• При замене старого автомата - убедитесь, что новый также имеет коммутируемую нейтраль, если система требует этого
• Проверьте маркировку на корпусе: ВА47-29-4B5-УХЛ3 - это именно тот же продукт, что указан в заказе, артикул 318326
