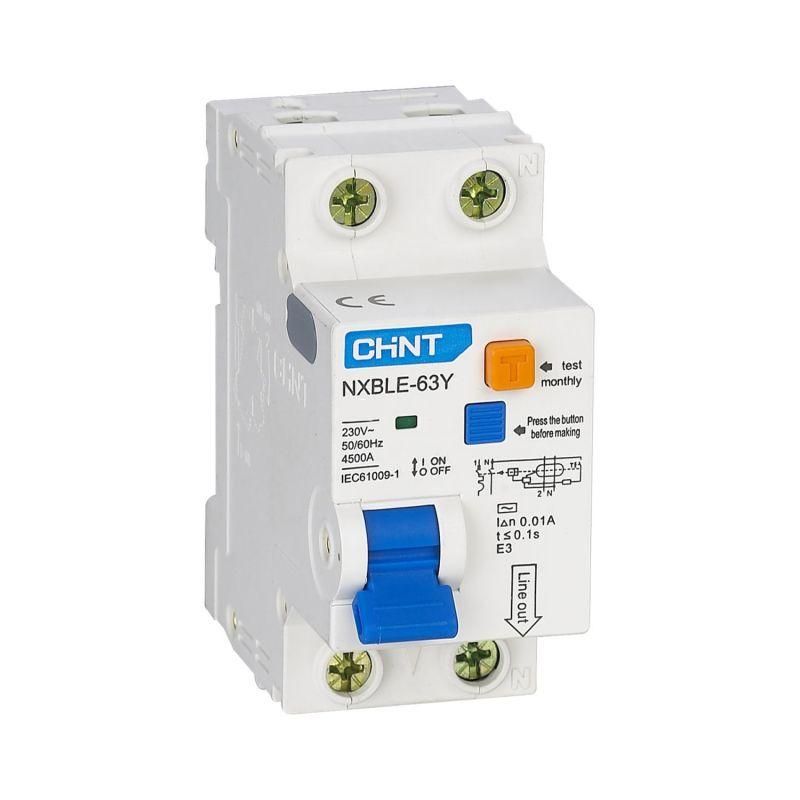

Выключатель автоматический дифференциального тока 1п+N C 25А 10мА электрон. тип AC 4.5кА NXBLE-63Y (R) CHINT 105526

Автоматический выключатель дифференциального тока NXBLE-63Y 1P+N 25A 10mA предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых, коммерческих и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным требованиям, а артикул 105526 указывает на конкретную модификацию с номинальным током 25 А и чувствительностью 10 мА.

Назначение и область применения

Выключатель NXBLE-63Y защищает от двух основных опасностей: поражения электрическим током при косвенном прикосновении (например, при пробое изоляции на корпус оборудования) и возгораний, вызванных утечками тока через поврежденную проводку. Он применяется в системах электроснабжения с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в щитах жилых домов, офисов, производственных помещений, где требуется высокая степень безопасности - особенно там, где используются водные процедуры (ванная, кухня), бассейны, мастерские с металлическим оборудованием.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Чувствительность дифференциального тока: 10 мА - сработает при утечке свыше 10 миллиампер, что соответствует повышенной степени защиты (например, для детских комнат или медицинских точек);
• Тип дифференциального тока: AC - реагирует только на синусоидальные утечки переменного тока, не срабатывает на импульсные или постоянные утечки;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Исполнение: 1P+N - один фазный полюс + нулевой проводник, оба одновременно отключаются при срабатывании;
• Конструкция: электронная - использует микросхемы для обнаружения утечки, требует питания от сети для работы;
• Механическая износостойкость: 20 000 циклов включения/отключения - долговечность при частом использовании;
• Электрическая износостойкость: 10 000 циклов - количество срабатываний при токе нагрузки;
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, но не от воды и пыли;
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными щитами;
• Подключение: нагрузка - снизу, питание - сверху (по умолчанию, согласно правилам монтажа);
• Индикация: окно показывает положение контактов - «I» = включен, «O» = отключен.

Совместимость и монтаж

Устройство NXBLE-63Y устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения соблюдайте полярность: верхние клеммы - для входа (питание), нижние - для выхода (нагрузка). Ноль обязательно подключается к клемме N, так как выключатель контролирует баланс тока между фазой и нулем. Монтаж допускается только в закрытых щитах с уровнем загрязнения не выше 2 (без пыли, влаги, масла). Убедитесь, что сечение провода соответствует номинальному току 25 А - обычно 2,5–4 мм2 медный провод.

Безопасность и стандарты

Выключатель NXBLE-63Y соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность устройств дифференциальной защиты. Электронная схема гарантирует стабильную работу даже при колебаниях напряжения. Однако важно помнить: при отключении питания (например, при аварии) функция защиты утрачивается, пока не восстановится подача энергии - это отличает его от механических аналогов.

Преимущества

• Высокая чувствительность 10 мА - оптимальна для мест с повышенной влажностью и риском поражения;
• Функция тестирования - кнопка позволяет ежемесячно проверять исправность без специальных приборов;
• Ясная индикация положения контактов - сразу видно, сработал ли аппарат;
• Работает в паре с другими элементами серии - можно добавить вспомогательные контакты для удалённой сигнализации;
• Надежная сборка от CHINT - компоненты проходят контроль качества на всех этапах производства.

Ограничения применения

• Не подходит для цепей с постоянным током или импульсными утечками - тип AC не реагирует на них;
• Не работает при отсутствии напряжения в сети - электронная система нуждается в питании;
• Запрещено использовать вне закрытых щитов - IP20 не защищает от влаги и пыли;
• Не рекомендуется для защиты мощных двигателей с большими пусковыми токами - возможны ложные срабатывания;
• Не заменяет обычный автомат - защищает только от утечек, а не от перегрузок и КЗ (хотя в этом устройстве они тоже есть, но только в сочетании с дифзащитой).

Примеры использования

• Щитовая в квартире - защита розеток в ванной и кухне;
• Производственный участок - защита станков с металлическим корпусом;
• Общественные учреждения - школы, больницы, спортивные залы;
• Котельные и насосные станции - где есть риск попадания влаги на оборудование.

Практические советы

• Перед первым запуском всегда нажмите кнопку «Тест» - если выключатель не отключился, он неисправен;
• Проверяйте работоспособность хотя бы раз в месяц - это требование нормативов;
• Не устанавливайте несколько устройств на одну группу потребителей - может возникнуть координационная проблема;
• Если нужна сигнализация срабатывания - выбирайте модель с опцией AL-X1;
• При замене старого автомата убедитесь, что новый имеет такой же номинал (25 А) и тип (AC), чтобы не нарушить защиту;
• Для сложных объектов используйте NXBLE-63Y в связке с обычными автоматами - тогда получится градуированная защита.
