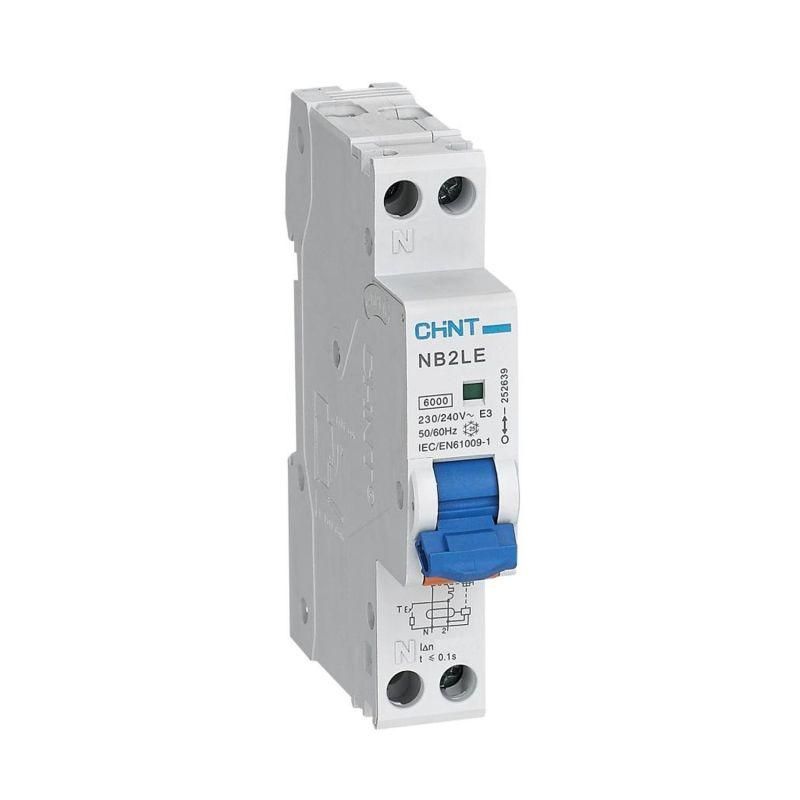

Выключатель автоматический дифференциального тока NB2LE 1P+N 32A 30mA 1мод., х-ка С, электронный тип AС, 6kA (R) | 252634 CHINT

Автоматический выключатель дифференциального тока CHINT NB2LE с артикулом 252634 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Устройство сочетает функции обычного автомата и дифференциальной защиты в одном модуле, что делает его компактным решением для щитов с ограниченным местом.

Назначение и область применения

Выключатель автоматический дифференциального тока CHINT NB2LE используется в однофазных сетях 230 В, 50/60 Гц. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• перегрузки и короткого замыкания;
• возгораний, вызванных утечками тока через изоляцию или поврежденные провода.

Подходит для установки в распределительных щитах жилых домов, квартир, офисов, мастерских и других объектов, где требуется надежная защита от утечек. Применяется в цепях освещения, розеток, бытовой техники.

Технические характеристики

• Номинальный ток: 32 А - допустимый постоянный ток нагрузки без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты человека.
• Номинальное напряжение: 230 В - работает в стандартной сети 220–240 В.
• Количество полюсов: 1P+N - отключаются одновременно фаза и ноль, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность: 6 кА - выдерживает ток КЗ до 6000 А без выхода из строя.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (стандартно для бытовых сетей).
• Характеристика срабатывания: C - срабатывает при кратковременных пусковых токах (например, от двигателей, ламп накаливания).
• Род тока: AC - только для переменного тока.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения (молнии, коммутационные броски).
• Частота: 50/60 Гц - совместим с сетями России и Европы.
• Ширина: 1 модуль - занимает минимум места на DIN-рейке.
• Температурный режим: от -25C до +40C - подходит для установки в неотапливаемых помещениях.
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита.
• Отключение незащищенной нейтрали: да - при срабатывании обрывается и ноль, полностью отключая цепь.
• Механический ресурс: 10 000 циклов включения/отключения.
• Электрический ресурс: 4 000 циклов при номинальной нагрузке.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - снизу, питание - сверху. Это соответствует правилам сборки современных щитов. Для работы необходима двухпроводная сеть: фаза и ноль. Нельзя использовать в сетях с глухозаземленной нейтралью без системы TN-S/TN-C-S. Устанавливается только в сухих, защищённых от влаги и пыли щитах. Совместим со всеми стандартными клеммниками и проводами сечением до 25 мм2 (по рекомендациям производителя).

Безопасность и стандарты

Соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807. Конструкция обеспечивает гарантированное отключение при утечке 30 мА менее чем за 0,3 секунды. Индикатор положения контактов позволяет визуально определить состояние: “I” - включен, “O” - отключен. Отключение нуля снижает риск поражения при ремонте.

Преимущества

• Компактность: 1 модуль вместо двух устройств (АВ+УЗО).
• Надёжное отключение нуля - полная изоляция цепи при аварии.
• Увеличенный ресурс механических и электрических циклов - долгий срок службы.
• Индикация состояния контактов - удобно при диагностике.
• Защита от всех основных опасностей: удар током, перегрев, КЗ.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC).
• Не реагирует на постоянные утечки или высокочастотные помехи - только синусоидальные (тип AC).
• Не подходит для помещений с высокой влажностью или пылью - степень защиты IP20 требует герметичного щита.
• Не рассчитан на частые включения/отключения - предназначен для редких операций (не для управления оборудованием).
• Не используйте в системах IT (с изолированной нейтралью) - требует заземления.

Примеры использования

• Щит квартиры - защита всей группы розеток в ванной и кухне.
• Цеховой щит - защита станков с металлическими корпусами.
• Офис - защита компьютеров, принтеров, зарядных устройств.
• Гараж - защита светильников и розеток для инструментов.

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - устройство должно отключиться. Проверяйте её ежемесячно.
• При установке соблюдайте полярность: L - фаза, N - ноль. Перепутать нельзя - сработает некорректно.
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - температура выше 40C снижает надёжность.
• При использовании в старых щитах проверьте сечение проводов - для 32 А нужен медный провод не менее 4 мм2.
• Если часто срабатывает - проверьте изоляцию проводки, наличие повреждённых приборов или утечек в заземлении.
