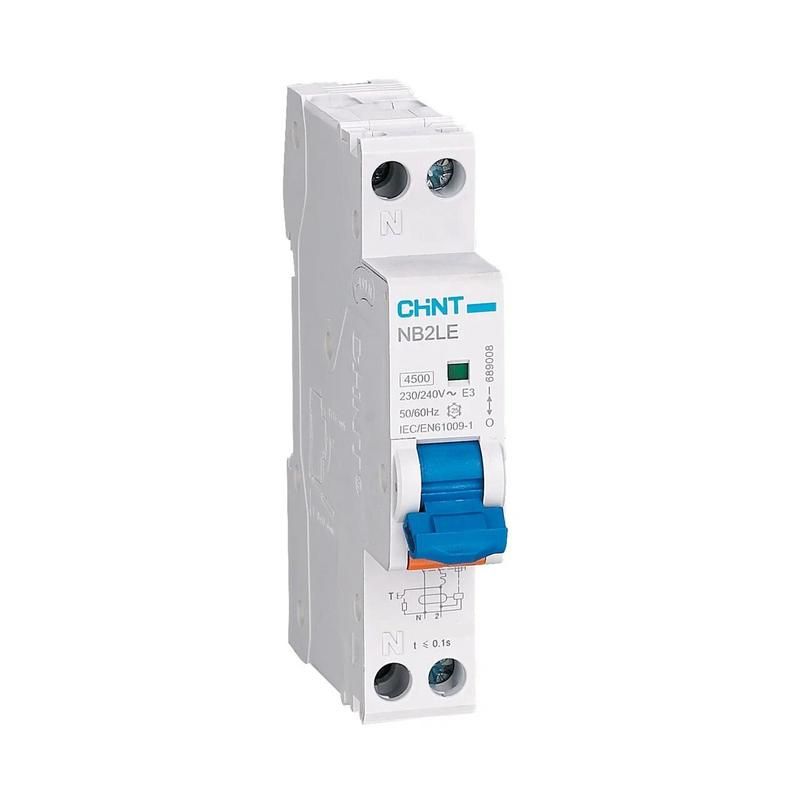

Выключатель автоматический дифференциального тока NB2LE 1P+N 40A 30mA 1мод., х-ка С, электронный тип AС, 6kA (R) | 252635 CHINT

Автоматический выключатель дифференциального тока CHINT NB2LE с артикулом 252635 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Устройство сочетает функции обычного автомата и дифференциальной защиты в одном модуле, что делает его компактным решением для щитов с ограниченным местом.

Назначение и область применения

Выключатель дифференциального тока CHINT NB2LE используется в однофазных сетях 230 В, 50/60 Гц для защиты от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• перегрузки и короткого замыкания;
• возгораний, вызванных утечками тока через изоляцию или поврежденные провода.

Подходит для установки в распределительных щитах жилых домов, квартир, офисов, мастерских и легких промышленных объектов. Применяется для групповой защиты розеточных контуров, ванных комнат, кухонь и других помещений с повышенной влажностью.

Технические характеристики

• Номинальный ток: 40 А - позволяет защищать нагрузки до 9,2 кВт при 230 В.
• Номинальный ток утечки: 30 мА - чувствителен к опасным утечкам, соответствует требованиям безопасности для человека.
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть в России и странах СНГ.
• Количество полюсов: 1P+N - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность: 6 кА - выдерживает высокие токи КЗ, характерные для современных сетей.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (стандартно для бытовых устройств).
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы).
• Ширина: 1 модуль - занимает минимум места на DIN-рейке.
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита.
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице.
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную работу при колебаниях напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам (молнии, коммутационные броски).
• Механический ресурс: 10 000 циклов включения/отключения - долгий срок службы при частом использовании.
• Электрический ресурс: 4 000 циклов - надежно работает при нормальных нагрузках.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - снизу, питания - сверху, как принято в большинстве щитов. Для правильной работы необходимо соблюдать полярность: фаза подключается к клемме L, ноль - к N. Отключение незащищенной нейтрали обеспечивает полное отключение цепи при срабатывании, снижая риск поражения током даже при неисправностях в сети.

Совместим со всеми стандартными распределительными щитами, где есть место для одного модуля. Не рекомендуется использовать совместно с удлинителями или переходниками без заземления - теряется смысл защиты.

Безопасность и стандарты

Соответствует международному стандарту IEC 61009-1 для аппаратов дифференциального тока. Конструкция выполнена в соответствии с требованиями безопасности для оборудования класса II. Наличие тестовой кнопки позволяет ежемесячно проверять исправность внутренней электроники без специнструментов.

Преимущества

• Компактность - одна единица вместо двух (обычный автомат + УЗО).
• Отключение нуля - повышает уровень безопасности при аварии.
• Индикация состояния - окно показывает, был ли автомат отключен из-за утечки или перегрузки.
• Надежная механика - 10 тысяч циклов гарантированы производителем.
• Простота диагностики - при срабатывании по утечке рычаг остается в промежуточном положении, отличаясь от обычного автомата.

Ограничения применения

• Не подходит для трехфазных систем - только для однофазных 230 В.
• Тип AC не реагирует на постоянные или импульсные утечки (например, от сварочных аппаратов или ИБП) - для таких случаев нужен тип A или B.
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, уличные щитовые, подвалы без герметизации).
• Не предназначен для частого ручного включения/отключения - лучше применять отдельный рубильник для операций.
• Не защищает от прямого прикосновения к фазе - только от утечек через корпус или землю.

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при пробое микроволновки или кофеварки.
• Щит в ванной комнате - отключает питание при утечке через стиральную машину или бойлер.
• Общий вход в квартиру - если требуется комплексная защита всех розеток без установки нескольких УЗО.
• Мастерская с инструментами на 230 В - защищает от утечек в болгарке, дрели, пылесосе.

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - если автомат не отключится, он неисправен.
• Проверяйте работоспособность хотя бы раз в месяц - особенно перед сезоном повышенной нагрузки (зима/лето).
• При установке следите, чтобы ноль не был подсоединен к заземлению после аппарата - это вызовет ложные срабатывания.
• Если в щите уже стоит обычный автомат, замените его этим устройством - не ставьте два последовательно.
• При выборе аналогичных устройств обращайте внимание на тип тока утечки: для дома - AC, для оборудования с электроникой - A.
• Посадочный диаметр клемм - 8–10 мм - используйте медные провода подходящего сечения (до 16 мм2).
