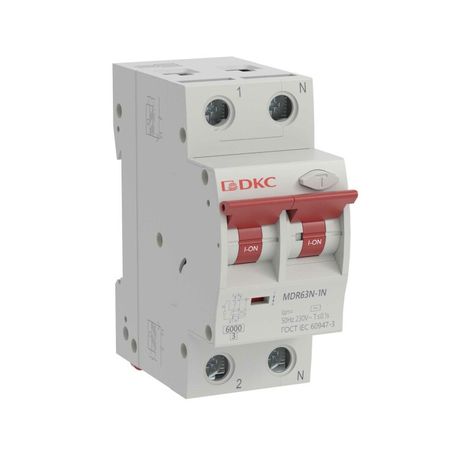

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 40A, 30мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N2C40-A ДКС

Автоматический выключатель дифференциального тока двухполюсный (1P+N) 40А 30мА тип A, C 6кА MDR63N - устройство для защиты человека от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной работы электросети в бытовых и коммерческих объектах. Произведён в серии YON MAX бренда DKC, артикул mdr63n-1n2c40-a.

Назначение и область применения

Автоматический выключатель дифференциального тока MDR63N защищает электрические сети от трёх основных опасностей: перегрузок, коротких замыканий и утечек тока. Он срабатывает при токе утечки свыше 30 мА - уровне, который может представлять угрозу жизни человека. Устройство предназначено для установки в распределительных щитах жилых домов, квартир, офисов, торговых центров и других зданий с однофазными сетями 230 В. Особенно актуально применение в помещениях с повышенной влажностью: кухнях, ванных комнатах, подвалах, на открытых площадках.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без отключения;
• Дифференциальный ток: 30 мА - чувствительность к утечкам, достаточная для защиты людей;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, LED-освещения);
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами, таких как двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Напряжение: 230 В AC, частота 50 Гц - совместим с европейской/российскими сетями;
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе;
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли;
• Рабочий диапазон температур: от -25C до +40C - подходит для установки в неотапливаемых помещениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные помехи).

Совместимость и монтаж

MDR63N монтируется на DIN-рейку шириной 35 мм, как все стандартизированные модульные устройства. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Ноль (N) обязательно подключается к соответствующему контакту - игнорирование этого требует отказа от защиты. Для правильного функционирования требуется наличие заземления в системе TN-S или TN-C-S. Не рекомендуется использовать с системами TT без дополнительного УЗО в качестве вторичной защиты.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Сертифицирован для применения в электроустановках до 1000 В. Компоненты выполнены из самозатухающих материалов, что снижает риск распространения пламени при аварии. Гарантия производителя - 5 лет.

Преимущества

• Защита типа A - эффективна против утечек от современной электроники (инверторы, Wi-Fi маршрутизаторы, зарядки для телефонов);
• Отключение фазы и ноля одновременно - исключает ситуацию, когда после срабатывания остаётся опасный потенциал на нулевой жиле;
• Высокая отключающая способность (6 кА) - надёжно работает даже в старых сетях с плохим качеством проводки;
• Компактная форма (2 модуля) - позволяет экономить место в щитке при большом количестве защитных устройств;
• Устойчивость к низким температурам - можно устанавливать в холодных помещениях, например, на лестничных клетках или в гаражах.

Ограничения применения

• Не предназначен для сетей с постоянным током (DC) - только для переменного тока 50 Гц;
• Не защищает от перенапряжений (не является Surge Protector) - для защиты от грозовых импульсов нужен отдельный УЗИП;
• IP20 - нельзя устанавливать на улице, в сырых местах без дополнительной защиты (короба, герметичные щиты);
• Не подходит для систем IT (без заземления) - требует наличия PE-проводника;
• Не рассчитан на длительную работу выше +40C - в плохо вентилируемых щитах возможны ложные срабатывания.

Примеры использования

• Щиток квартиры - защита розеточных групп в ванной и кухне;
• Электрощит коттеджа - отдельный автомат для группы освещения и розеток на первом этаже;
• Объект общественного питания - защита оборудования с частотными преобразователями (конвейеры, миксеры, плиты);
• Складское помещение - защита светильников и маломощных станков с двигателем;
• Подвал многоэтажного дома - где установлены насосы, системы вентиляции и зарядные точки для электросамокатов.

Практические советы

• Проверьте перед монтажом, чтобы ноль был правильно подключен - неверное подсоединение делает защиту бесполезной;
• После установки нажмите кнопку «T» (тест) - устройство должно отключиться; если нет - проверьте подключение или замените аппарат;
• Не используйте MDR63N вместо обычного автомата - он не заменяет защиту от перегрузки, а дополняет её;
• При проектировании щита учитывайте посадочные размеры: 2 модуля = 36 мм, убедитесь, что есть свободное место;
• Для больших объектов лучше использовать несколько MDR63N по группам, чем один на весь дом - это повышает точность диагностики и удобство обслуживания.
