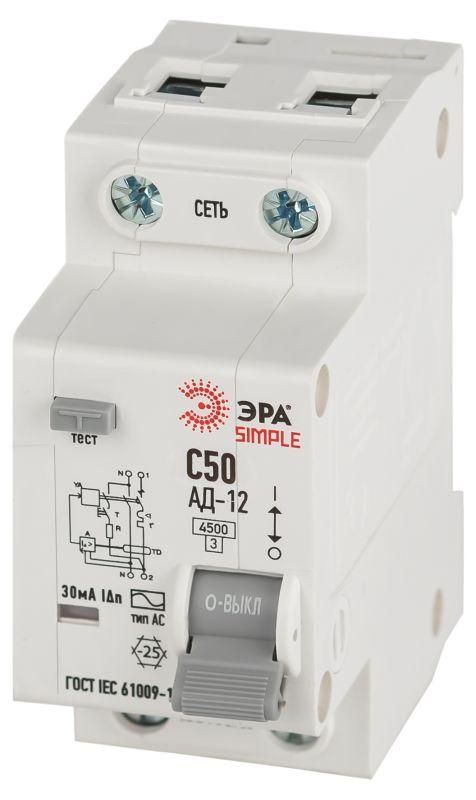

Выключатель автоматический дифференциального тока 1P+N C 50А 30мА тип АС АВДТ 4.5кА SIMPLE D12E2C50AC30 АД-12 электронное Эра Б0058925

Автоматический выключатель дифференциального тока ЭРА ABDT SIMPLE D12E2C50AC30 АД-12 обеспечивает защиту людей от удара током, предотвращает возгорания из-за утечек и защищает цепи от перегрузок и КЗ. Устройство подходит для монтажа в распределительных щитах жилых и хозяйственных помещений.

Назначение и область применения

ЭРА ABDT SIMPLE D12E2C50AC30 АД-12 - это дифференциальный автомат, сочетающий функции обычного автомата и устройства защитного отключения (УЗО). Он предназначен для защиты людей от поражения электрическим током при пробое изоляции, а также для предотвращения пожаров, вызванных утечками тока на землю. Подходит для защиты групповых линий, питающих розетки в гаражах, подвалах, на улице, а также освещение в сырых помещениях.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 50 ампер без отключения
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 ампер
• Характеристика срабатывания: C - оптимальна для бытовой техники и освещения, реагирует на кратковременные импульсы тока (например, при запуске двигателей)
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный (не подходит для устройств с выпрямителями)
• Напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 2 модуля - занимает два места в DIN-рейке (стандарт 17,5 мм на модуль)
• Глубина монтажа: 72,9 мм - необходимо учитывать при проектировании глубины щита
• Рабочая температура: от –25C до +50C - можно использовать в неотапливаемых помещениях, включая гаражи и подвалы
• Площадь сечения провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает тепловую нагрузку на проводку
• Отключение без задержки - срабатывает сразу при обнаружении утечки, без временной выдержки

Совместимость и монтаж

ЭРА ABDT SIMPLE D12E2C50AC30 АД-12 монтируется на DIN-рейку в электрощите. Совместим со всеми стандартными щитами с двумя модульными местами. Монтаж - заподлицо, рекомендуется для скрытой установки в стене. Для подключения используются винтовые зажимы, допускающие провода сечением 1–25 мм2. Ноль и фаза должны быть подключены строго согласно маркировке на корпусе - неверное подключение нарушает работу защиты. Обязательно проверьте соответствие глубины щита (минимум 73 мм) перед установкой.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 50807, которые регламентируют безопасность дифференциальных автоматов. Класс токоограничения 3 гарантирует быстрое отключение при аварии. Степень защиты IP20 позволяет применять только во внутренних установках - не используется на улице или в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Объединяет функции автомата и УЗО в одном устройстве - экономит место в щите
• Отключение обоих проводников (L и N) исключает опасность остаточного напряжения
• Высокая отключающая способность (4,5 кА) надёжно защищает даже при серьёзном КЗ
• Работает при низких температурах - подходит для холодных помещений
• Имеет механический указатель положения контакта - легко определить, включен ли прибор

Ограничения применения

• Не подходит для цепей с постоянным током утечки - не сработает при использовании с ИБП, светодиодными драйверами, зарядками электромобилей
• IP20 - нельзя устанавливать вне щита, в сырых или пыльных местах без дополнительного кожуха
• Только для переменного тока (AC) - не применяется в системах с постоянным током
• Не имеет временной задержки - может ложно срабатывать при кратковременных импульсах утечки (например, от старых приборов)

Примеры использования

• Защита группы розеток в гараже
• Щитовая защита розеток на балконе или террасе
• Линия питания освещения в подвале
• Групповой автомат для кухонной зоны с посудомоечной машиной и микроволновкой

Практические советы

• Выбирая этот автомат, убедитесь, что ваш щит имеет достаточную глубину - минимум 73 мм
• Проверяйте сечение проводов: слишком толстый (более 25 мм2) или тонкий (менее 1 мм2) провод не зажмётся надёжно
• Не используйте ЭРА ABDT SIMPLE D12E2C50AC30 АД-12 для защиты оборудования с выпрямителями - нужен тип А или А+
• После установки обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность механизма
• При замене старого УЗО+автомата на один дифавтомат - учтите, что он займёт всего 2 модуля вместо двух отдельных устройств
