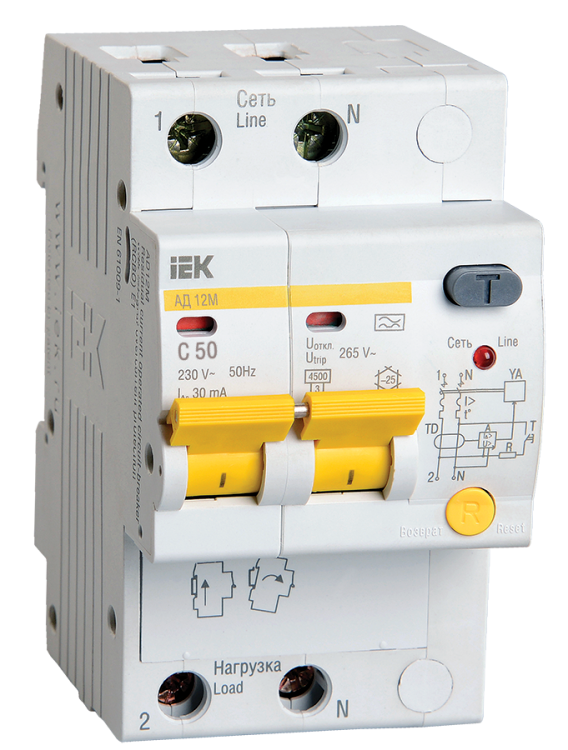

Выключатель автоматический дифференциального тока 2п C 50А 30мА тип A 4.5кА АД-12М KARAT IEK MAD12-2-050-C-030

Автоматический выключатель дифференциального тока АД12М, АД-12М от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в промышленных распределительных щитах, обеспечивает безопасность персонала и оборудование при работе в условиях переменного тока 230 В.

Назначение и область применения

АД12М, АД-12М предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями. Также защищает от пожаров, вызванных утечками через поврежденную изоляцию, и предотвращает аварии из-за перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах цехов, складских помещениях и других зонах с высокой нагрузкой. Устройство работает в сетях с переменным током 50 Гц, напряжением 230 В.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к малым утечкам, подходящий для защиты человека
• Тип дифференциального тока: A - реагирует на переменный и импульсный ток утечки (например, от частотных преобразователей и электронной аппаратуры)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при максимальном КЗ до этой величины
• Характеристика срабатывания по сверхтокам: C - оптимизирован для защиты оборудования с пусковыми токами (электродвигатели, насосы)
• Количество полюсов: 2 - коммутируются фаза и ноль, нейтраль размыкается при отключении
• Номинальное напряжение: 230 В - рассчитан на однофазные сети
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытых щитов
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Тип напряжения: AC - только переменный ток
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке
• Глубина монтажа: 72,5 мм - требуется свободное пространство в щите
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +40C, допустима повышенная влажность
• Степень загрязнения: 2 - предназначено для помещений с умеренным уровнем пыли и конденсата
• Работоспособность при понижении напряжения: сохраняет функцию дифзащиты при падении до 50 В

Совместимость и монтаж

АД12М, АД-12М монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля соответствует типовым щитам. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм2 - можно использовать как однопроволочные, так и многопроволочные жилы. Наличие возможности двойного присоединения (шиной или гибким проводником) упрощает сборку групповых цепей. Индикатор включённого состояния (светодиод) и индикация срабатывания по дифтоку позволяют быстро диагностировать причину отключения. Устройство совместимо с другими компонентами серии KARAT от IEK.

Безопасность и стандарты

АД12М, АД-12М соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, регламентирующим устройства защитного отключения (УЗО) с интегрированной защитой от сверхтоков. Также сертифицирован по ТУ 3422-033-18461115-2010. Соответствие нормам гарантирует надёжность срабатывания при утечке 30 мА, что является минимально допустимым значением для защиты жизни человека. Устройство прошло проверки на механическую прочность, термическую стойкость и долговечность.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите и упрощает схему
• Защита от сверхтоков реализована в обоих полюсах - равномерная нагрузка и надёжное отключение
• Поддержка импульсных токов утечки (тип A) - идеально для современных устройств с ЭПТ (частотники, ИБП, LED-освещение)
• Светодиодная индикация включённого состояния - легко определить, находится ли устройство под напряжением
• Работоспособность при низком напряжении (до 50 В) - сохраняет защиту даже при просадках в сети
• Двойное присоединение - удобно при использовании шинных систем или гибких соединителей

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• IP20 не допускает установку во влажных или открытых местах - обязательно использование в закрытых щитах
• Не рекомендуется для бытовых квартир с ограниченным пространством - лучше использовать более компактные решения (например, 1P+N)
• Температурный диапазон -25…+40 C исключает применение вне отапливаемых помещений зимой
• Не подходит для цепей с высоким коэффициентом гармоник (>10%) без дополнительной фильтрации - возможны ложные срабатывания

Примеры использования

• Щит питания группы станков с ЧПУ - защита от утечек и пусковых токов двигателей
• Распределительный щит холодильного цеха - защита от утечек в условиях повышенной влажности
• Линия питания системы вентиляции с частотными преобразователями - тип A обеспечивает стабильную работу
• Цеховая линия с большим количеством электроники - предотвращение пожаров из-за стареющей изоляции

Практические советы

• При монтаже убедитесь, что глубина щита минимум 75 мм - иначе не закроется крышка
• Проверьте соответствие сечения кабеля (не более 35 мм2) - перегрев и плохой контакт возможны при превышении
• Используйте шины для подключения нескольких АД12М - это ускоряет сборку и снижает риск ошибок
• После установки протестируйте кнопкой “T” - срабатывание должно происходить сразу
• Не используйте для защиты осветительных цепей - для них достаточно УЗО 30 мА без защиты от сверхтоков
• При наличии нескольких устройств в щите - размещайте АД12М, АД-12М ближе к входу, чтобы минимизировать длину ответвлений
