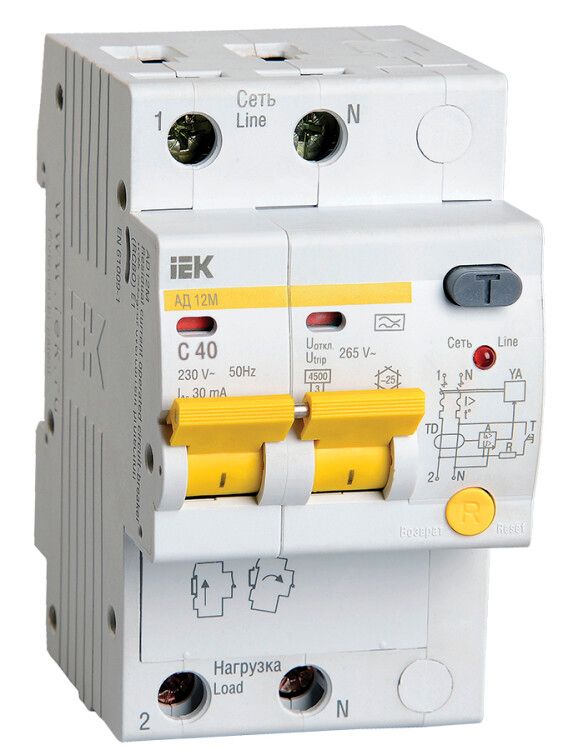

Выключатель автоматический дифференциального тока 2п C 40А 30мА тип A 4.5кА АД-12М KARAT IEK MAD12-2-040-C-030

Автоматический выключатель дифференциального тока АД-12М от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в промышленных распределительных щитах, обеспечивает безопасность персонала и оборудование при работе в условиях от -25 до +40 C.

Назначение и область применения

АД-12М предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями. Также защищает от пожаров, вызванных утечками через поврежденную изоляцию, и предотвращает аварии из-за перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах цехов, складских комплексах и других помещениях с высокой нагрузкой. Устройство работает в сетях переменного тока 230 В, 50 Гц.

Технические характеристики

• Номинальный ток: 40 А
• Номинальный дифференциальный ток срабатывания: 30 мА (тип A - чувствителен к переменному и импульсному току утечки)
• Количество полюсов: 2
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания по сверхтокам: C (подходит для нагрузок с пусковыми токами - двигатели, насосы)
• Напряжение: 230 В, частота 50 Гц
• Ширина по модулям: 3 М (стандартная для DIN-рейки)
• Глубина монтажа: 72,5 мм
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 (защита от прикосновений, но не от пыли и брызг - требует установки внутри закрытых щитов)
• Исполнение: стационарное, на DIN-рейку
• Климатическое исполнение: УХЛ4 (работает в холодных и влажных условиях, но не на открытом воздухе)
• Срок службы: 15 лет
• Работоспособность при понижении напряжения: сохраняется при снижении до 50 В
• Индикация: световой сигнал при срабатывании по дифференциальному току; светодиод показывает включенное состояние

Совместимость и монтаж

АД-12М монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения допускаются жесткие медные провода и гибкие многожильные кабели сечением до 35 мм2. Особенность конструкции - возможность одновременного подключения двух проводников в одной клемме: один - прямой, второй - через шину. Это упрощает сборку групповых цепей. Нейтраль подключается отдельным зажимом - устройство требует наличия нулевого проводника. Установка возможна только в закрытых щитах с классом защиты не ниже IP54.

Безопасность и стандарты

АД-12М соответствует требованиям ГОСТ Р 51326.1, ГОСТ Р 51326.2.1 и техническим условиям ТУ 3422-033-18461115-2010. Соответствие нормам гарантирует надежное срабатывание при утечке 30 мА, что является минимальной пороговой величиной для защиты жизни человека. Устройство прошло проверку на степень загрязнения 2 - то есть рассчитано на работу в помещениях с умеренным уровнем пыли и влаги, характерных для промышленных помещений.

Преимущества

• Объединяет два типа защиты - дифференциальный ток (30 мА) и сверхтоки (C-характеристика) - в одном корпусе, экономя место в щите
• Срабатывает даже при значительном просаде напряжения (до 50 В), что важно при нестабильных сетях
• Светодиодная индикация позволяет быстро определить причину отключения: горит - был сброс по дифференциальному току, не горит - возможно, сработала тепловая или электромагнитная защита
• Поддерживает двойное подключение - удобно при использовании шинных систем
• Защита по каждому полюсу - исключает риск работы при пробое одного фазного провода

Ограничения применения

• Не предназначено для открытой установки - IP20 не защищает от пыли и влаги, требуется герметичный щит
• Не подходит для сетей постоянного тока или с частотой отличной от 50 Гц
• Не рекомендуется для использования вне диапазона -25…+40 C - при более низких температурах возможны отказы механики
• Тип A реагирует на импульсные и переменные утечки, но не на постоянные - для оборудования с выпрямителями (например, ИБП, ЧРП) может потребоваться тип B
• Не имеет встроенного УЗО-выключателя для нейтрали - ноль всегда должен быть подключен отдельно

Примеры использования

• Щит питания группы станков с асинхронными двигателями - защита от перегрузки и утечки при износе изоляции
• Распределительный щит на участке с влажной средой (цех по мойке, пищевой производство)
• Линия питания освещения и розеток в административном корпусе завода
• Цепь управления насосной станцией - где важна быстрая реакция на утечку и устойчивость к пусковым токам

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимальное 35 мм2. Более толстые провода нельзя затянуть - это опасно!
• При подключении шины используйте только медные соединители - алюминий не совместим с контактами устройства
• Проверяйте индикатор после каждого отключения: если он горит - причина именно в утечке, искать надо в защищаемой цепи
• Для систем с большим количеством АД-12М учитывайте глубину монтажа (72,5 мм) - выбирайте щиты с достаточным внутренним объемом
• Не устанавливайте рядом с источниками сильных помех (частотники, сварочные аппараты) - это может вызвать ложные срабатывания
• При замене старого УЗО - убедитесь, что новый АД-12М имеет ту же номинальную отключающую способность (4,5 кА) и тип тока (A)
