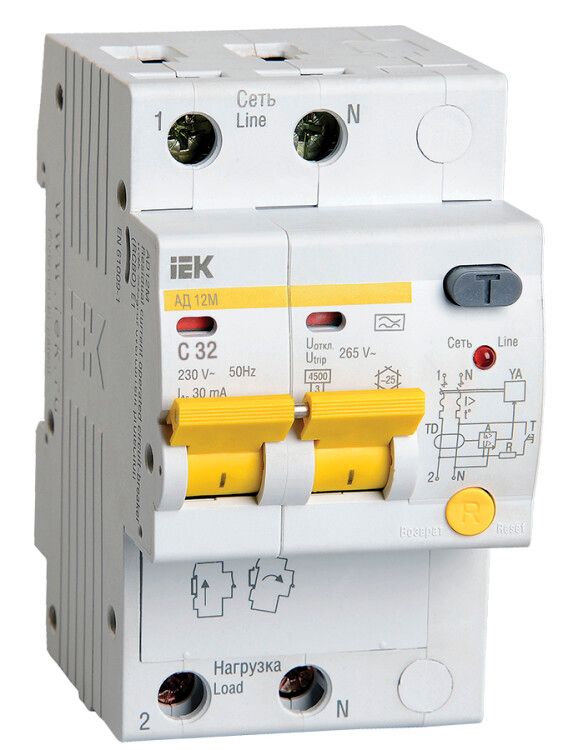

Выключатель автоматический дифференциального тока 2п C 32А 30мА тип A 4.5кА АД-12М KARAT IEK MAD12-2-032-C-030

Автоматический выключатель дифференциального тока АД-12М от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в промышленных распределительных щитах, обеспечивает безопасность персонала и оборудование при работе в условиях переменного тока 50 Гц. Артикул mad12-2-032-c-030 соответствует модели АД-12М.

Назначение и область применения

АД-12М предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через поврежденную изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах производственных помещений, где требуется надежная защита с уставкой 30 мА.

Технические характеристики

• Номинальный ток: 32 А - допустимый постоянный ток нагрузки без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточна для защиты человека
• Количество полюсов: 2 - коммутация фазы и нулевого провода одновременно
• Тип по току утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от частотных преобразователей)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при максимальной токовой перегрузке
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Номинальное напряжение: 230 В - работает в однофазной сети переменного тока 50 Гц
• Род тока: AC - только для переменного тока
• Степень защиты: IP20 - защита от прикосновения пальцев, не предназначено для открытых или влажных мест
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C, в помещениях с умеренной влажностью
• Глубина монтажа: 72,5 мм - требует свободного места внутри шкафа
• С коммутируемым нейтральным проводником: да - ноль размыкается вместе с фазой
• Работоспособность при понижении напряжения: до 50 В - продолжает функционировать даже при аварийном проседании сети

Совместимость и монтаж

АД-12М монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм2. Возможно одновременное подключение двух проводников - гибкого и жесткого - в один зажим. Устройство совместимо со всеми компонентами серии KARAT от IEK. Обеспечивается доступ к контактам с лицевой стороны после установки. Монтаж выполняется в закрытых щитах с уровнем загрязнения не выше 2.

Безопасность и стандарты

АД-12М соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, регламентирующим устройства защитного отключения (УЗО). Также сертифицирован по ТУ 3422-033-18461115-2010. Соответствие нормам гарантирует надежность срабатывания при утечке 30 мА и исключает ложные срабатывания. Индикация сработавшего УЗО позволяет оперативно определить причину отключения.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите и упрощает проектирование
• Защита от сверхтоков реализована в обоих полюсах - повышает надежность при КЗ
• Светодиодная индикация включённого состояния - наглядно показывает работу устройства
• Поддержка двойного подключения - удобно при использовании шин или гибких проводов
• Работоспособность при низком напряжении - сохраняет защиту даже при сбоях в сети

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• IP20 не обеспечивает защиту от воды и пыли - запрещена установка во влажных, пыльных или наружных условиях
• Не рекомендуется для бытовых квартир с малой нагрузкой - лучше использовать более компактные решения
• Температурный диапазон ограничен: ниже -25C и выше +40C возможны отказы
• Не подходит для систем с частыми колебаниями напряжения ниже 50 В - хотя устройство работает, его долговечность снижается

Примеры использования

• Щит управления станком с ЧПУ - защита от утечек на корпус оборудования
• Распределительный щит цехового конвейера - защита от перегрузок и КЗ при пуске двигателей
• Шкаф насосной станции - предотвращение пожара при пробое изоляции в кабеле
• Освещение производственных площадей с частотными преобразователями - тип A реагирует на импульсные утечки

Практические советы

• При монтаже проверьте глубину шкафа - АД-12М требует минимум 72,5 мм свободного пространства
• Используйте клеммы сечением до 35 мм2 - не затягивайте слишком сильно, чтобы не повредить контакты
• Проверяйте индикатор перед включением - если он не горит, возможно, устройство отключилось и нуждается в сбросе
• При наличии нескольких АД-12М в щите - убедитесь, что они правильно координированы по времени срабатывания
• Для тестирования используйте кнопку “T” - она имитирует утечку и проверяет работоспособность
• Не устанавливайте рядом с источниками тепла - превышение +40C сокращает срок службы
