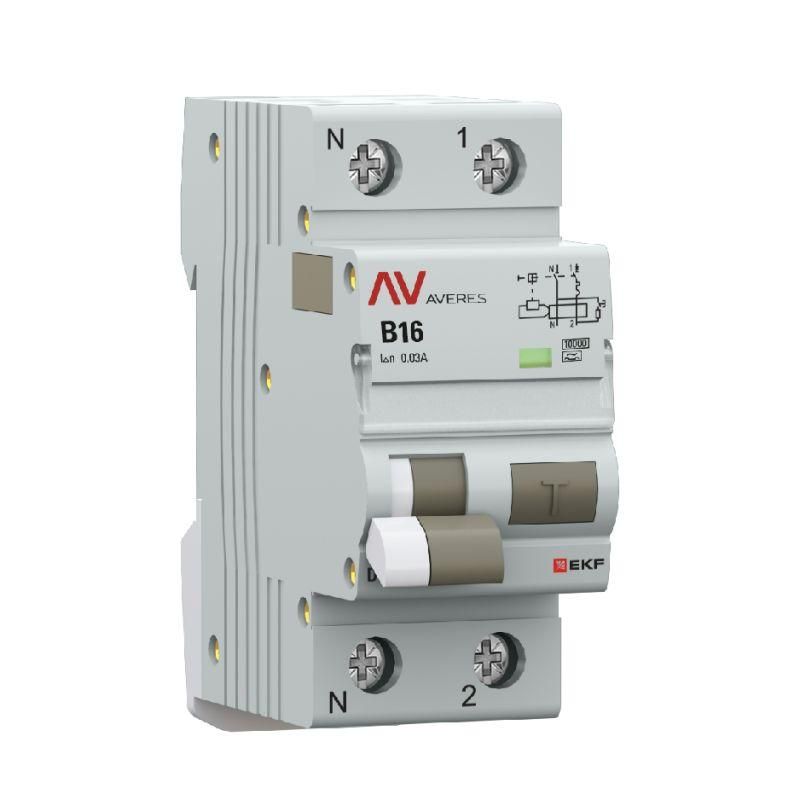

Дифференциальный автомат (УЗО) DVA-10 1P+N 16А (B) 30мА (A) 10кА AVERES |rcbo10-1pn-16B-30-a-av| EKF

Автоматический выключатель дифференциального тока 1P+N 16А (B) 30мА тип A 10кА от EKF серии Averes обеспечивает защиту от утечек тока и перегрузок в однофазных сетях. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО), что делает его универсальным решением для жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель дифференциального тока 1P+N 16А (B) 30мА тип A 10кА предназначен для защиты человека от поражения электрическим током при прикосновении к токоведущим частям, а также для предотвращения пожаров, вызванных утечками тока через поврежденную изоляцию. Он отключает цепь при превышении допустимого тока утечки (30 мА), при перегрузке или коротком замыкании. Подходит для установки в распределительных щитах квартир, домов, производственных помещений, где используются бытовые приборы, оборудование с электронными схемами (например, компьютеры, инверторы, зарядные устройства) и другие устройства, создающие импульсные токи утечки.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который устройство может безопасно пропускать без срабатывания;
• Дифференциальный ток: 30 мА — чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип тока утечки: A — реагирует на переменный ток утечки и импульсный (например, от современной техники с выпрямителями);
• Номинальное напряжение: 230 В — рассчитан на однофазные сети 220–240 В;
• Количество полюсов: 1P+N — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе;
• Номинальная отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: B — срабатывает при перегрузке от 3 до 5 номинальных токов, подходит для освещения и бытовой техники;
• Степень защиты IP20 — защищён от прикосновения пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное напряжение: 6 кВ — устойчив к высоковольтным скачкам (молнии, коммутационные броски);
• Частота: 50 Гц — оптимизирован для российских и европейских сетей;
• Ширина: 2 модуля — занимает два места на DIN-рейке;
• Глубина монтажа: 50 мм — требует минимального свободного пространства внутри щита;
• Сечение провода: 0…16 мм² — совместим с медными и алюминиевыми проводами;
• Рабочая температура: -40...+50 °C — работает в холодных и жарких условиях, включая неотапливаемые помещения;
• Степень загрязнения: 3 — допускает наличие пыли и проводящих частиц, характерных для промышленных условий.

Совместимость и монтаж

Автоматический выключатель дифференциального тока 1P+N 16А (B) 30мА тип A 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения подходят как медные, так и алюминиевые провода сечением до 16 мм². Клеммы позволяют подводить провода как сверху, так и снизу — удобно при сложной маршрутизации в плотных щитах. Винты имеют повышенный момент затяжки (3 Н·м), что снижает риск ослабления соединения со временем. Устройство совместимо с другими элементами серии Averes и легко интегрируется в существующие распределительные щиты EKF.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность устройств типа A. Применение типа A обеспечивает защиту даже при наличии пульсирующего постоянного тока утечки — типичного для современных источников питания (LED-освещение, ИБП, зарядки EV). Индикаторное окно показывает реальное состояние контактов: красный цвет — сработало, белый — включен. Это позволяет отличить срабатывание от УЗО от механического отключения автомата.

Преимущества

• Поддержка подключения проводов сверху и снизу — упрощает сборку щитов с ограниченным пространством;
• Винты с повышенным моментом затяжки — обеспечивают долговечное и надёжное соединение;
• Индикатор состояния контактов — наглядно показывает причину отключения (УЗО или перегрузка/КЗ);
• Двойная рукоятка — визуально различает срабатывание по току утечки (выключена полностью) и по перегрузке (частично выключена);
• Маркировочное окно с защитной крышкой — позволяет легко подписывать цепь и защищает этикетку от повреждений;
• Поддержка алюминиевых проводов — экономит стоимость монтажа в старых системах;
• Возможность дополнительной комплектации — можно установить дополнительные модули (например, сигнализацию срабатывания).

Ограничения применения

Не предназначено для использования в цепях постоянного тока (DC). Не рекомендуется для установки вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли. Не следует применять в местах с постоянным воздействием воды, паром или агрессивными средами. Также не подходит для защиты цепей с очень большими естественными утечками (например, длинные кабельные трассы с десятками метров изоляции), где ток утечки может постоянно превышать 30 мА — тогда требуется более высокая чувствительность (100 мА или выше).

Примеры использования

• Защита розеточных групп в ванных комнатах, кухнях и на улице (через щит);
• Обеспечение безопасности для оборудования с электронными преобразователями — стиральные машины, микроволновки, LED-светильники;
• Щитовые группы в офисах с большим количеством ПК и серверов;
• Производственные линии с частотными преобразователями и ЧПУ-станками;
• Жилые дома и многоквартирные здания — как часть комплексной системы защиты по этажам или квартирам.

Практические советы

• При монтаже проверьте соответствие сечения провода — не используйте провода больше 16 мм², чтобы избежать перегрева клемм;
• При использовании алюминиевых проводов обязательно обработайте их специальной пастой и затяните винты с усилием 3 Н·м — это предотвратит окисление;
• Проверяйте работу устройства кнопкой «Тест» один раз в месяц — это обязательное правило согласно нормам безопасности;
• При проектировании щита учтите глубину 50 мм — не забивайте заднюю стенку кабелями или другими устройствами;
• Если в щите уже установлены несколько УЗО, убедитесь, что выбран правильный порядок координации — этот автомат лучше использовать как конечное устройство, а не главный входной.
