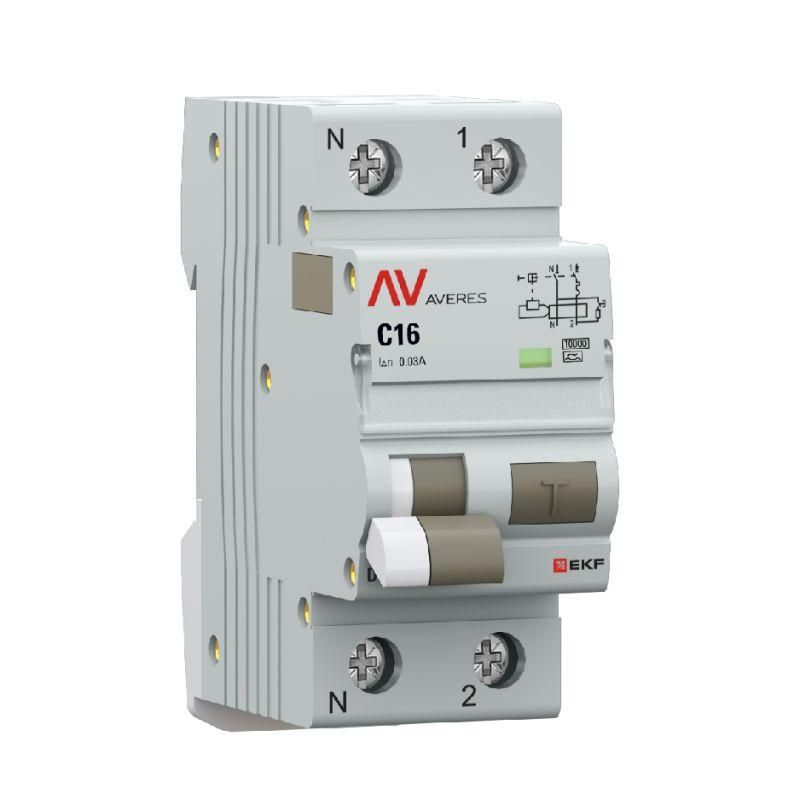

Дифференциальный автомат (УЗО) DVA-10 1P+N 16А (C) 30мА (A) 10кА AVERES | rcbo10-1pn-16C-30-a-av EKF

Автоматический выключатель дифференциального тока DVA-10 от EKF - устройство для защиты человека и оборудования от утечек тока, перегрузок и коротких замыканий в однофазных сетях 230 В. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

DVA-10 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает от:

• поражения электрическим током при прикосновении к металлическим частям оборудования;
• возгораний, вызванных утечками тока через поврежденную изоляцию;
• коротких замыканий и перегрузок в цепи;
• замыканий на землю и на корпус.

Применяется в бытовых и промышленных электросетях: квартиры, дома, мастерские, станционные щиты, системы освещения и малые производственные линии.

Технические характеристики

• Тип тока утечки: A - чувствителен к переменному току утечки и пульсирующему постоянному (например, от современных преобразователей, зарядных устройств).
• Номинальный ток: 16 А - допустимый длительный ток нагрузки без срабатывания.
• Дифференциальный ток: 30 мА - порог срабатывания при утечке; обеспечивает безопасность человека.
• Отключающая способность: 10 кА - способен отключить цепь даже при максимальном КЗ в домашней сети.
• Напряжение: 230 В переменного тока (AC); совместим с сетями 50/60 Гц.
• Полюса: 2P (1P+N) - отключает фазу и ноль одновременно.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение + бытовая техника).
• Сечение провода: до 16 мм2 - поддерживает медные и алюминиевые провода.
• Защита IP20: защита от прикосновений к токоведущим частям, но не от воды и пыли - используется внутри щита.
• Рабочий диапазон температур: от –40C до +50C - работает в холодных и жарких помещениях.
• Ширина: 2 модуля - занимает стандартное место на DIN-рейке.
• Глубина монтажа: 50 мм - требует достаточного места в щите.
• Напряжение изоляции: 500 В - гарантирует надежную изоляцию внутренних элементов.
• Импульсное напряжение: 6 кВ - устойчив к скачкам напряжения (молнии, коммутационные броски).

Совместимость и монтаж

DVA-10 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется в распределительном щите с учетом свободного доступа к контактам и рукоятке.

• Подключение проводов возможно как сверху, так и снизу - удобно при сложной маршрутизации кабелей.
• Фиксация проводов осуществляется винтами с усилием 3 Нм - обеспечивают надежный контакт без перетяга.
• Поддерживаются медные и алюминиевые проводники - не требуется переходные соединители.
• Не требует внешнего питания - полностью механический принцип работы.

Безопасность и стандарты

DVA-10 соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Устройство сертифицировано для использования в системах TN-S и TN-C-S. Индикаторное окно показывает реальное положение контактов - видно, сработал ли аппарат из-за утечки или перегрузки.

Преимущества

• Двойная рукоятка позволяет отличить причину отключения: перегрузка/КЗ (ручка в промежуточном положении) или утечка тока (ручка в положении “выкл”).
• Индикаторное окно наглядно демонстрирует состояние контактов - снижает время диагностики.
• Маркировочное окно с защитной крышкой - можно легко подписывать цепь, не рискуя потерять этикетку.
• Подключение шин PIN и FORK с обоих сторон - упрощает сборку щита и экономит место.
• Возможность дополнительной комплектации - можно установить блоки расцепления, сигнализации или дополнительные контакты.

Ограничения применения

• Не предназначен для использования вне закрытых щитов - степень защиты IP20 исключает работу во влажной или запыленной среде без корпуса.
• Не защищает от постоянного тока утечки (тип B) - не подходит для цепей с мощными источниками постоянного тока (например, солнечные панели, EV-зарядки).
• Не рассчитан на напряжение выше 230 В - нельзя использовать в трехфазных цепях 400 В без правильной схемы подключения.
• Требует точного соблюдения полярности L/N - неверное подключение может нарушить работу УЗО-функции.

Примеры использования

• Щит этажный в многоквартирном доме - защита розеточных групп в ванной и кухне.
• Цеховой щит на заводе - защита станков с частотными преобразователями (тип A идеально подходит).
• Офисный щит - защита компьютеров, серверов, оргтехники от утечек и помех.
• Дачный дом - защита всей сети от пробоя изоляции в старой проводке.

Практические советы

• Выбирая DVA-10, проверьте, что посадочный диаметр клемм соответствует вашему сечению провода - до 16 мм2, включая алюминий.
• При монтаже используйте отвертку с регулируемым крутящим моментом - винты затягиваются до 3 Нм, переусиливать опасно.
• Обязательно протестируйте устройство кнопкой “T” после установки - тестирование рекомендуется ежемесячно.
• Если в щите много таких устройств, используйте маркировочные крышки - это ускоряет поиск неисправной группы.
• Для цепей с высокими импульсными перегрузками (например, сварочные аппараты) убедитесь, что DVA-10 установлен перед входным автоматом - он не должен работать на грани своей отключающей способности.
