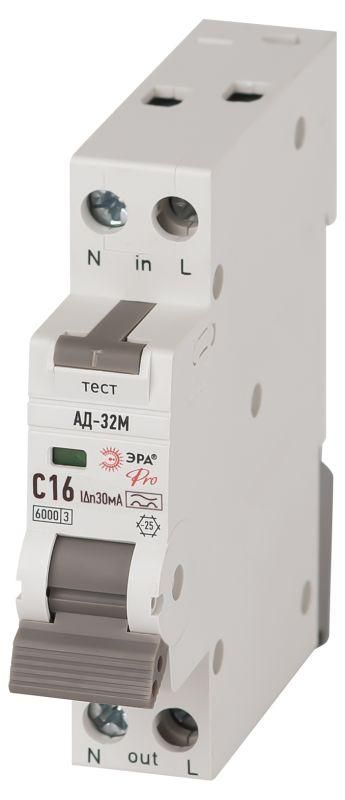

Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип А 6кА АД-32M электрон. PRO DM32E2C16A30 Эра Б0058998

Автоматический выключатель дифференциального тока АД-32M от ЭРА - устройство для защиты людей от удара током и предотвращения пожаров из-за утечек электричества. Подходит для установки в распределительных щитках жилых домов, гаражей, подвалов и на промышленных объектах. Номинальный ток 16 А, чувствительность 30 мА, тип А и отключающая способность 6 кА делают этот автомат надёжным решением для современных сетей с электроникой.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-32M сочетает функции защиты от перегрузки, короткого замыкания и утечек тока. Он предназначен для защиты групповых линий, особенно там, где есть риск контакта человека с токоведущими частями - например, розетки на улице, в гараже, подвале, ванной комнате или на кухне. Особенно важен в помещениях с высокой влажностью или где используются устройства с импульсными блоками питания - компьютеры, зарядки, светодиодные лампы, бытовая техника.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 230 В.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц - совместим с сетями России и стран СНГ.
• Ток утечки: 30 мА - чувствительность, соответствующая требованиям безопасности для защиты людей.
• Тип защиты: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от блоков питания).
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе.
• Характеристика срабатывания: C - оптимальна для бытовых и слаботочных нагрузок, не срабатывает при кратковременных скачках тока (например, при запуске двигателей).
• Класс токоограничения: 3 - обеспечивает минимальную энергию прохождения тока при КЗ, снижая риск повреждений оборудования.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов больше 12 мм - подходит для внутренней установки в щитках.
• Рабочая температура: от –25C до +50C - работает в неотапливаемых помещениях, в том числе на балконах и в подъездах.
• Ширина модуля: 1 модуль - компактный размер, легко помещается в стандартные щитки.
• Глубина монтажа: 74 мм - требует достаточного места внутри корпуса щитка.
• Сечение провода: 1–25 мм2 - поддерживает медные провода любого распространённого сечения.
• Электронный тип: требует внешнего питания для работы схемы сравнения - не сработает при полном отключении сети.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-32M устанавливается на DIN-рейку в распределительном щите. Устройство имеет коммутируемый нейтральный проводник - ноль также размыкается при срабатывании, что важно для безопасности. Монтаж возможен как в открытые, так и в скрытые щитки. Для правильной работы необходимо соблюдать полярность: вход фазы и ноля должны быть подключены строго к верхним зажимам. Ниже располагаются выходы к нагрузке. Не допускается подключение к системе TN-C - требуется отдельный PE-проводник (TN-S или TN-C-S).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет класс 3 токоограничения - один из самых высоких уровней защиты оборудования при аварии. Сертифицирован для использования в условиях загрязнения уровня 2 - то есть в обычных закрытых помещениях без значительного количества пыли или влаги. Отличается повышенной отказоустойчивостью благодаря электронному исполнению и качественной сборке.

Преимущества

• Защита типа А - единственная подходящая для современной техники с импульсными источниками питания.
• Отключение нуля - исключает опасность сохранения напряжения на оборудовании после срабатывания.
• Высокая отключающая способность (6 кА) - гарантирует работу даже при серьёзных авариях.
• Компактность - занимает всего 1 модуль, экономит место в щитке.
• Надёжность в широком диапазоне температур - подходит для холодных и жарких условий.

Ограничения применения

• Не работает при полном отключении питания - электронная схема нуждается в наличии напряжения для контроля утечки.
• Не рекомендуется для систем TN-C - требует отдельного защитного проводника (PE).
• Не предназначена для защиты мощных трёхфазных потребителей - только однофазные линии.
• Не следует использовать вне закрытых щитков - степень защиты IP20 не защищает от воды и пыли.
• Не подходит для цепей с постоянным током - только переменный ток 50 Гц.

Примеры использования

• Щиток квартиры - защита розеток на кухне, в ванной и на балконе.
• Гараж - питание розеток для инструментов, зарядки аккумуляторов, сварочного аппарата.
• Подвал дома - освещение и розетки, где возможна повышенная влажность.
• Производственные участки - группы розеток для маломощного оборудования с электронными контроллерами.
• Общедомовые щитки - защита этажных линий, питающих несколько квартир.

Практические советы

• Выбирая АД-32M, проверьте, чтобы в вашем щитке было достаточно глубины - минимум 74 мм.
• Используйте только медные провода сечением от 1 до 25 мм2 - алюминий не допускается.
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это обязательная процедура для всех дифавтоматов.
• Не соединяйте ноль этого автомата с другими нулями после него - каждый АВДТ должен иметь свою «чистую» нулевую шину.
• Если в щитке много таких устройств - используйте селективные (S-тип) автоматы на вводе, чтобы избежать массового отключения при одной утечке.
• Для старых домов с системой TN-C перед установкой выполните модернизацию до TN-S - иначе устройство будет некорректно работать или вообще не включится.
