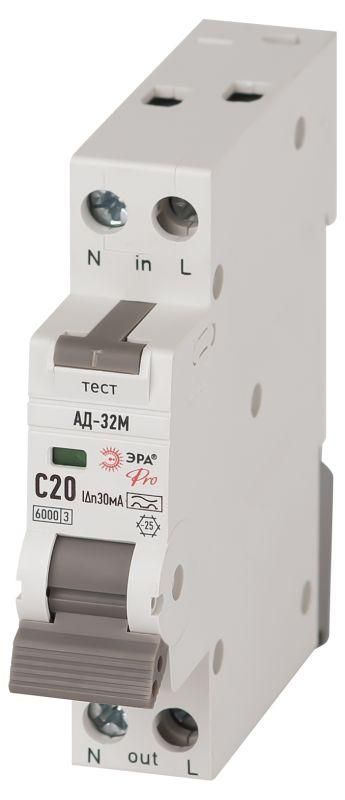

Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 30мА тип А 6кА АД-32M электрон. PRO DM32E2C20A30 Эра Б0059001

Автоматический выключатель дифференциального тока АД-32M от ЭРА - устройство для защиты людей от поражения током, предотвращения пожаров из-за утечек и обеспечения надёжной работы бытовых и промышленных сетей. Этот двухполюсный автомат с электронным расцепителем сочетает функции УЗО и автоматического выключателя, что делает его универсальным решением для щитков в квартирах, гаражах и на объектах.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-32M предназначен для защиты человека от поражения электрическим током при повреждении изоляции проводов или оборудования. Он реагирует на малые токи утечки (30 мА), которые недостаточны для срабатывания обычного автомата, но опасны для жизни. Также защищает от перегрузок и коротких замыканий.

Идеально подходит для:

• групповых линий, питающих розетки на улице, в подвалах, гаражах;
• щитков жилых помещений - особенно там, где есть чувствительная электроника (телевизоры, зарядки, компьютеры);
• промышленных объектов с частым использованием преобразователей частоты, светодиодных светильников и других устройств с импульсными блоками питания.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер без отключения; подходит для цепей с мощностью до ~4,6 кВт при 230 В.
• Дифференциальный ток: 30 мА - чувствительность, соответствующая требованиям безопасности для бытового использования.
• Тип тока утечки: A - реагирует на переменный ток и импульсный постоянный ток (например, от блоков питания смартфонов, ноутбуков, LED-освещения).
• Напряжение: 230 В - работает в однофазной сети переменного тока (AC), 50 Гц.
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами: насосы, компрессоры, люминесцентные лампы.
• Способ отключения: без задержки - срабатывает сразу при обнаружении утечки, без искусственной выдержки времени.
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли - используется внутри щитков.
• Класс токоограничения: 3 - обеспечивает максимальную защиту оборудования от теплового воздействия при КЗ.
• Рабочая температура: от -25C до +50C - можно использовать в неотапливаемых помещениях, таких как гаражи или технические этажи.
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами всех распространённых сечений в бытовой проводке.
• Глубина монтажа: 74 мм - требует достаточного места в шкафу для установки.
• Количество модулей: 1 - занимает один стандартный модуль в DIN-рейке, экономит место в щите.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-32M рассчитан на монтаж в распределительных щитках с DIN-рейкой. Подходит для скрытого монтажа - устанавливается внутрь стеновой ниши, как указано в спецификациях. Для правильной установки важно соблюдать полярность: вход фазы и нуля должны быть подключены к верхним клеммам, выход - к нижним. Ноль обязательно проходит через аппарат, так как он имеет коммутируемый нейтральный проводник.

Не используйте этот автомат в качестве основного рубильника - он не предназначен для частого ручного включения/выключения. Монтировать следует только после отключения всей цепи и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 61009-1 и ГОСТ Р 51326.1, обеспечивающим безопасность при работе с токами утечки. Класс токоограничения 3 и категория перенапряжения III гарантируют надёжную работу даже в условиях колебаний напряжения и скачков энергии. Применение типа А позволяет эффективно работать с современными источниками питания, снижая риск ложных срабатываний.

Преимущества

• Электронный тип расцепления - выше точность и скорость реакции по сравнению с электромеханическими аналогами.
• Защита типа А - единственная подходящая для современных домашних устройств с импульсными БП (USB-зарядки, Wi-Fi маршрутизаторы, LED-лампы).
• Комбинированная функция: УЗО + автомат в одном корпусе - меньше мест в щите, проще монтаж и обслуживание.
• Высокая отключающая способность (6 кА) - обеспечивает безопасность даже при серьёзных авариях в сети.
• Совместимость со скрытыми щитками - идеален для интерьерных решений, где важна эстетика.

Ограничения применения

• Не предназначена для использования вне закрытых щитков - степень защиты IP20 не допускает попадание влаги или пыли.
• Не рекомендуется для защиты цепей с постоянным током (DC) - работает только с переменным током AC.
• Не подходит для цепей с очень высокими пусковыми токами (>10×Iн), например, крупные двигатели - лучше выбрать тип D.
• Не является средством защиты от перенапряжений (грозовые импульсы) - требуется дополнительно установить УЗИП.
• Не следует применять в системах TN-C - необходима система TN-S или TT с отдельным PE-проводом.

Примеры использования

• Щиток в квартире: защита группы розеток на кухне и в ванной - предотвращает удар током при пробое бойлера или стиральной машины.
• Гараж: защита розеток для сварочного аппарата и инструментов - снижает риск возгорания при старой проводке.
• Производственный участок: питание станков с ЧПУ и контроллеров - предотвращает сбои и повреждения электроники из-за импульсных утечек.
• Общественные здания: розетки в коридорах, лифтах, подъездах - соответствие нормам ПУЭ и СП 256.1325800.2016.

Практические советы

• Проверьте перед установкой, чтобы ноль был правильно подключен - неверное подключение может сделать защиту бесполезной.
• При установке в щиток с несколькими УЗО - ставьте АД-32M на последнем этапе, чтобы не перегружать схему координацией.
• После монтажа всегда нажмите кнопку «Тест» - она имитирует утечку и проверяет исправность устройства.
• Если автомат часто срабатывает без видимой причины - проверьте изоляцию проводов, наличие параллельных заземлений или неисправные приборы.
• Для больших щитов с множеством ответвлений - используйте АД-32M как групповое УЗО, а не на каждую розетку - это снижает количество ложных срабатываний.
• Убедитесь, что глубина ниши минимум 74 мм - иначе не получится плотно закрыть крышку щитка.
