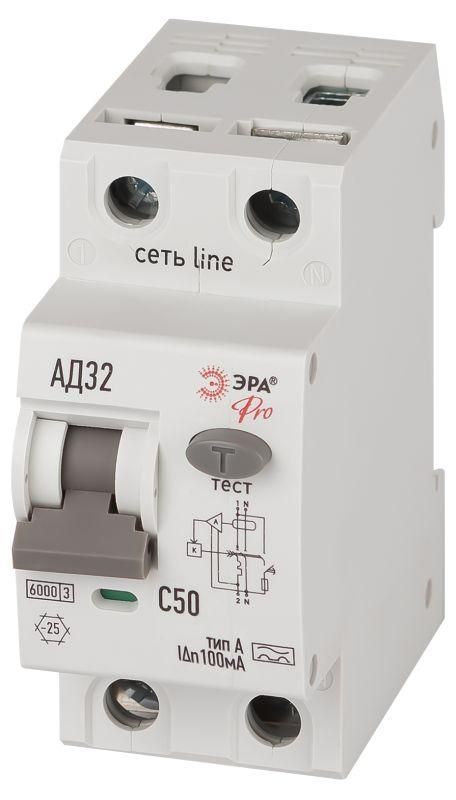

Выключатель автоматический дифференциального тока 2п (1P+N) C 50А 100мА тип A 6кА АД-32 электрон. PRO D326E2C50A100 Эра Б0059203

Автоматический выключатель дифференциального тока ЭРА АД-32 D326E2C50A100 обеспечивает защиту людей от поражения электрическим током, предотвращает возгорание из-за утечек тока и защищает цепи от перегрузок и КЗ. Подходит для монтажа в распределительных щитках жилых, офисных и промышленных объектах.

Назначение и область применения

ЭРА АД-32 D326E2C50A100 - это устройство защитного отключения (УЗО) с функциями автоматического выключателя. Он сочетает в себе защиту от токов утечки, перегрузки и короткого замыкания. Применяется для защиты групповых линий, особенно там, где есть риск утечек тока: розетки на улице, в гаражах, подвалах, санузлах, а также в квартирах и производственных помещениях. Особенно актуален для современной техники с импульсными блоками питания - компьютеров, зарядных устройств, светодиодных ламп, бытовой электроники.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 50 ампер, подходит для мощных групповых линий (например, кухонные розетки, отопление, насосы).
• Дифференциальный ток: 100 мА (0,1 А) - срабатывает при утечке тока выше этого значения; оптимально для противопожарной защиты, менее чувствителен к ложным срабатываниям, чем 30 мА.
• Тип тока утечки: Type A - реагирует на переменный ток утечки и импульсный постоянный ток (типичен для современных преобразователей и БП).
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, что важно для безопасности при утечках.
• Номинальное напряжение: 230 В AC - рассчитан на однофазную сеть 220–240 В.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ в домашней сети.
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, компрессоры, люминесцентные лампы).
• Монтаж: 2 модуля, глубина 72 мм - требует места в щите, совместим со стандартными DIN-рейками.
• Степень защиты IP20: защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли - используется только внутри закрытых щитов.
• Рабочая температура: от -25C до +50C - подходит для неотапливаемых помещений (гаражи, подвалы).
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ, снижает тепловую нагрузку на проводку.

Совместимость и монтаж

ЭРА АД-32 D326E2C50A100 монтируется на DIN-рейку в распределительном щите. Устройство имеет скрытый монтаж - подходит для установки в шкафы с фронтальной крышкой. Нужна свободная глубина минимум 72 мм. Подключение: входные провода - сверху, выходные - снизу. Обязательно подключать фазу и ноль через этот аппарат, так как он коммутирует нулевой проводник. Для правильной работы требуется соблюдение полярности: L - фаза, N - ноль. Не допускается использование с сетями постоянного тока.

Безопасность и стандарты

ЭРА АД-32 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Класс токоограничения 3 и категория перенапряжения III обеспечивают надёжную работу в условиях колебаний напряжения. Устройство прошло испытания на механическую прочность, термическую стойкость и долговечность. Степень загрязнения 2 указывает на применение в обычных сухих помещениях без пылевых и влагосодержащих выбросов.

Преимущества

• Электронный тип защиты - работает даже при низком напряжении, в отличие от электромеханических аналогов.
• Защита типа A - единственная подходящая для современной техники с выпрямителями и ШИМ-преобразователями.
• Комбинированная функция: УЗО + автомат в одном корпусе - экономит место в щите и упрощает схему.
• С коммутируемым нулём - исключает опасность сохранения потенциала на ноле после отключения.
• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при аварийных режимах.

Ограничения применения

• Не предназначен для открытого монтажа - IP20 не защищает от влаги и пыли, нельзя использовать вне щита.
• Не подходит для трёхфазных систем - только для однофазных цепей 230 В.
• 100 мА - недостаточно для защиты человека в ванных комнатах; для таких мест рекомендуется 30 мА.
• Не работает при полном отсутствии напряжения - электронная схема нуждается в питании для контроля утечки.
• Не следует использовать в цепях с частыми скачками напряжения без дополнительной защиты (например, от импульсных помех).

Примеры использования

• Щиток в квартире: защита группы розеток на кухне и балконе.
• Гараж: питание сварочного аппарата, компрессора, освещения - предотвращает пожар при износе изоляции.
• Производственный участок: группа оборудования с частотными преобразователями (насосы, вентиляторы).
• Общественное здание: защита розеток в подвале, кладовой, техническом помещении - снижает риск возгорания от старой проводки.

Практические советы

• Выбирая между 30 мА и 100 мА - используйте 100 мА для защиты от пожара, 30 мА - для защиты жизни. Лучшее решение: комбинация обоих (основной 100 мА, оконечный 30 мА).
• Проверьте сечение кабеля перед подключением: слишком тонкий провод (менее 1 мм2) не войдёт, слишком толстый (более 25 мм2) потребует обжима или переходника.
• После монтажа обязательно протестируйте кнопкой “T” - она имитирует утечку тока и проверяет работоспособность устройства.
• Не устанавливайте рядом с источниками сильных магнитных полей (трансформаторы, двигатели) - возможны ложные срабатывания.
• При использовании в холодных помещениях (гараж, подвал) убедитесь, что температура не ниже -25C во время эксплуатации.
