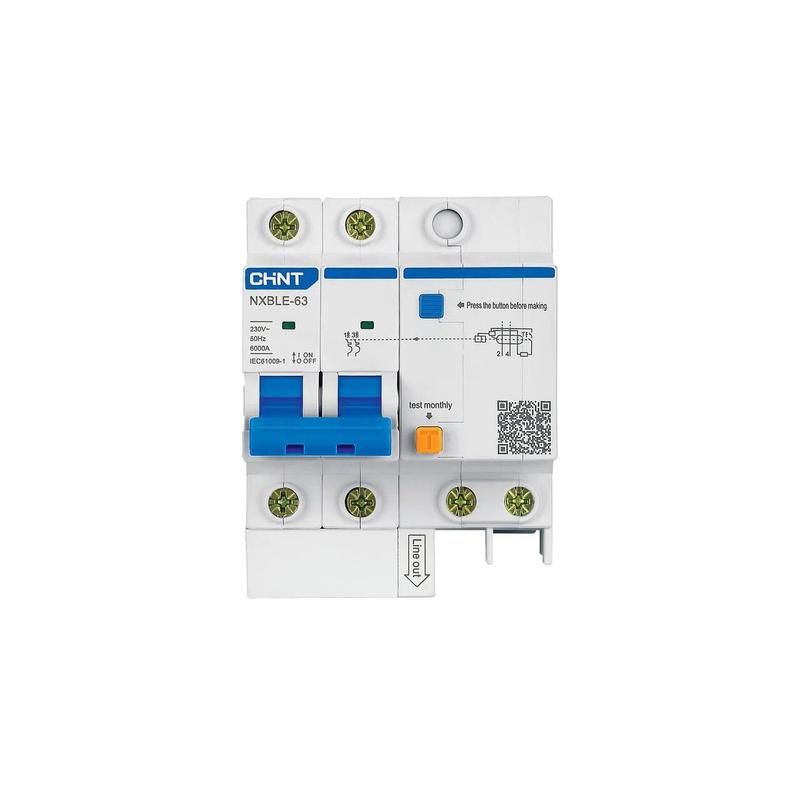

Выключатель автоматический дифференциального тока NXBLE-63 2P C10 30mA тип AC 6kA (R) | 819976 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) - двухполюсное устройство с номинальным током 10 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 819976 указывает на конкретную модификацию с характеристикой C и отключающей способностью 6 кА.

Назначение и область применения

Выключатель NXBLE-63 (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции и предотвращает возгорания, вызванные утечками тока. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Применяется в однофазных сетях 230 В с частотой 50/60 Гц. Устройство сочетает функции обычного автомата (защита от перегрузки и КЗ) и устройства защитного отключения (УЗО).

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Номинальный ток утечки: 30 мА - порог срабатывания при появлении тока утечки (например, через человека); этот уровень соответствует требованиям безопасности для защиты жизни
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (наиболее распространённый тип для бытовых сетей)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электромоторы, насосы, светильники с ЭПРА)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Напряжение: 230 В (рабочее), 500 В (изоляционное), 4 кВ (импульсное выдерживание)
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Ширина: 4 модуля (72 мм) - занимает место на DIN-рейке
• Рабочая температура: от -25C до +70C - допускает установку в неотапливаемых помещениях
• Степень защиты: IP20 - защищено от прикосновения пальцами, но не от пыли и воды
• Отключение нейтрали: да - при срабатывании размыкаются и фаза, и ноль, исключая опасный потенциал на нулевом проводе

Совместимость и монтаж

NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется снизу - важно соблюдать направление при подводе проводов. Для правильной работы требуется подключение фазы и нуля к соответствующим клеммам, обозначенным на корпусе. Нельзя использовать устройство в сетях постоянного тока или с высоким содержанием постоянной составляющей тока утечки (например, от светодиодных драйверов или ИБП). Монтаж возможен только в закрытых щитах с уровнем загрязнения не выше 2 (без пыли, влаги, масла).

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена с использованием электронного дифференциального модуля, обеспечивающего точное срабатывание. Отключение нейтрали гарантирует полное отключение цепи при утечке, что снижает риск поражения даже при неисправностях в сети. Индикатор положения контактов позволяет визуально определить состояние выключателя (включен / отключен).

Преимущества

• Объединяет функции автомата и УЗО в одном устройстве - экономит место в щите
• Отключение нуля повышает безопасность при неисправностях в нулевой линии
• Высокая механическая износостойкость (20 000 циклов) и электрическая (10 000 циклов) - долгий срок службы
• Кнопка «Тест» позволяет ежемесячно проверять исправность без специнструментов
• Совместим с дополнительными модулями (AX-X1, AL-X1, SHT-X1 и др.) для удалённой сигнализации и управления

Ограничения применения

• Не применяется в сетях постоянного тока (DC)
• Не рекомендован для цепей с высоким содержанием постоянной составляющей тока утечки (например, от некоторых LED-драйверов, выпрямителей, ИБП)
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без бокса или крышки
• Не подходит для мощных двигателей с очень высоким пусковым током - лучше выбрать характеристику D
• Требуется регулярная проверка кнопкой «Тест» - игнорирование этого правила снижает надёжность

Примеры использования

• Защита розеточных групп в квартире (кухня, ванная, детская комната)
• Щитовая защита группы освещения в офисе
• Питание насосов, вентиляторов, компрессоров в производственных цехах
• Линии питания оборудования с металлическим корпусом (станки, холодильники, мойки)

Практические советы

• Проверяйте работу NXBLE-63 (R) кнопкой «Тест» минимум один раз в месяц - это обязательное требование безопасности
• При установке в щитке учитывайте ширину 4 модуля - планируйте место заранее
• Подключайте провода плотно, без оголённых жил - плохой контакт может вызвать нагрев и выход из строя
• Если в системе есть частые ложные срабатывания - проверьте наличие утечек в подключённых приборах, особенно старых
• Для сложных объектов используйте дополнительные модули (AL-X1, AX-X1) для передачи сигнала срабатывания в систему контроля
• Не заменяйте NXBLE-63 (R) обычным автоматом - потеряете защиту от утечек тока
