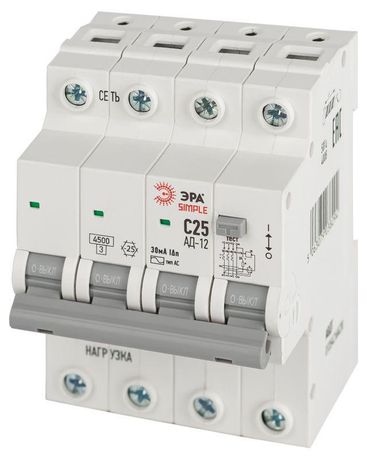

Выключатель автоматический дифференциального тока 3P+N C 25А 30мА тип АС АВДТ 4.5кА SIMPLE D12E4C25AC30 АД-12 электронное Эра Б0058928

Автоматический выключатель дифференциального тока ЭРА AД-12 с артикулом D12E4C25AC30 обеспечивает защиту от поражения электрическим током, пожаров из-за утечек и перегрузок. Устройство подходит для монтажа в распределительных щитах с скрытой проводкой, особенно там, где важна надёжность - в гаражах, подвалах и на уличных розетках.

Назначение и область применения

ЭРА AД-12 - это комбинированный аппарат, сочетающий функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от удара током при контакте с повреждённой изоляцией, предотвращает возгорание из-за утечек тока на землю, а также отключает цепь при перегрузке или коротком замыкании.

Идеально подходит для защиты групповых линий: розеток на улице, в гаражах, подвалах, санузлах, кухнях и других местах с повышенной влажностью или риском механического повреждения проводки. Применяется в жилых, общественных и производственных помещениях.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях 220/380 В переменного тока)
• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,5 кВт при 220 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Количество полюсов: 4 (3 фазы + N) - отключает все провода, включая нейтраль
• Номинальная отключающая способность: 4,5 кА - выдерживает высокие токи КЗ
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандарт для бытовых и большинства промышленных объектов)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Отключение без задержки - срабатывает сразу при обнаружении утечки, без временной выдержки
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды; требует установки внутри корпуса
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижает тепловую нагрузку на проводку
• Ширина: 4 модуля (72 мм) - занимает место в щите как четыре обычных автомата
• Глубина монтажа: 75,9 мм - требуется свободное пространство в щите
• Рабочая температура: от -25C до +50C - работает в холодных и жарких условиях
• Сечение проводов: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью
• Категория перенапряжения: III - рассчитан на установку в распределительных щитах, где возможны импульсы напряжения

Совместимость и монтаж

ЭРА AД-12 предназначен для монтажа на DIN-рейку в распределительном щите. Подходит для скрытого монтажа - устанавливается в нишу стены, закрывается крышкой. Монтаж осуществляется через контактные зажимы: входные провода - сверху, выходные - снизу. Нейтральный проводник коммутируется, что исключает опасность сохранения потенциала на нулевой шине после отключения.

Необходимо соблюдать посадочные размеры: глубина 75,9 мм, ширина 4 модуля. Для правильной работы важно использовать провода сечением 1–25 мм2. Не рекомендуется подключать провода больше 25 мм2 - они не войдут в зажимы.

Безопасность и стандарты

ЭРА AД-12 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Сертифицирован для использования в системах TN-S и TN-C-S. Отключение при утечке 30 мА соответствует нормам безопасности для защиты жизни человека. Класс токоограничения 3 обеспечивает соответствие требованиям к быстродействию при аварии.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему
• Отключение нейтрали повышает безопасность - полностью размыкает цепь
• Характеристика C - устойчив к пусковым токам двигателей и насосов
• Работает при низких температурах - подходит для неотапливаемых помещений
• Компактная конструкция - 4 модуля вместо двух устройств (автомат + УЗО)

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• Не защищает от постоянных утечек тока (DC) - не подходит для оборудования с выпрямителями (например, LED-драйверы, ИБП)
• IP20 - нельзя устанавливать вне щита или во влажных местах без дополнительной защиты
• Не рекомендуется для защиты одиночных мощных приборов (например, бойлеров >3 кВт) - лучше использовать отдельный УЗО с более высоким классом
• Не подходит для систем IT (с изолированной нейтралью)

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при использовании микроволновки или кофеварки
• Линия питания гаража - защищает от утечек при работе болгарки, сварки или зарядки авто
• Освещение и розетки в подвале - снижает риск пожара при старой проводке
• Уличная розетка для газонокосилки - отключится при попадании воды в соединение
• Щитовая группа для стиральных машин, душевых кабин - обязательное применение согласно ПУЭ

Практические советы

• Проверьте перед монтажом, чтобы ноль и фаза были правильно подключены - неверная полярность может нарушить работу
• После установки обязательно нажмите кнопку «Тест» - она проверяет исправность дифференциального механизма
• Не используйте этот выключатель для защиты цепей с частотными преобразователями, ИБП или светодиодным освещением с качественным фильтром - возможны ложные срабатывания
• При замене убедитесь, что новый ЭРА AД-12 имеет ту же характеристику (C) и ток утечки (30 мА), как и старый
• Для больших домов с несколькими контурами - используйте несколько таких устройств, а не один на весь дом - так проще найти причину отключения
