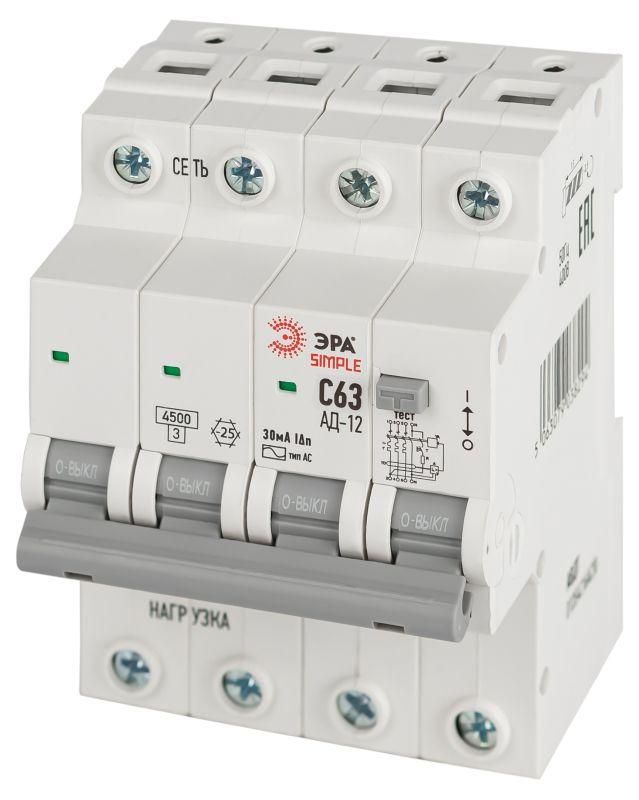

Выключатель автоматический дифференциального тока 3P+N C 63А 30мА тип АС АВДТ 4.5кА SIMPLE D12E4C63AC30 АД-12 электронное Эра Б0058931

Автоматический выключатель дифференциального тока ЭРА ABDT SIMPLE D12E4C63AC30 АД-12 обеспечивает защиту людей от удара током, предотвращает возгорания из-за утечек и защищает цепи от перегрузок и КЗ. Устройство подходит для монтажа в распределительных щитах жилых и промышленных объектах.

Назначение и область применения

Выключатель автоматический дифференциальный тока ЭРА ABDT SIMPLE D12E4C63AC30 АД-12 предназначен для защиты от поражения электрическим током при повреждении изоляции, а также для предотвращения пожаров, вызванных утечками тока на землю. Он сочетает функции дифференциальной защиты (УЗО) и автоматического выключателя (АВ). Подходит для защиты групповых линий: розеток на улице, в гаражах, подвалах, а также осветительных цепей. Особенно эффективен там, где есть повышенная опасность - влажные помещения, временные сооружения, оборудование с частым включением/выключением.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Количество полюсов: 4 (3P+N) - отключает все фазы и нейтраль одновременно
• Номинальное напряжение: 400 В (изоляция до 500 В) - рассчитан на трёхфазную сеть 220/380 В
• Номинальная отключающая способность: 4,5 кА - способен отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Время отключения: без задержки - срабатывает сразу при обнаружении утечки
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Частота: 50 Гц - работает в сетях России и стран СНГ
• Ширина по модулям: 4 (72 мм) - занимает 4 места в DIN-рейке
• Глубина монтажа: 75,9 мм - требует достаточного пространства внутри щита
• Площадь сечения провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли; применяется только во внутренних щитах
• Рабочая температура: –25…+50 C - можно использовать в неотапливаемых помещениях зимой
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Степень загрязнения: 2 - допускает временное наличие пыли и конденсата, но не агрессивной среды

Совместимость и монтаж

Выключатель автоматический дифференциальный тока ЭРА ABDT SIMPLE D12E4C63AC30 АД-12 монтируется на DIN-рейку шириной 35 мм. Монтаж заподлицо - устройство устанавливается в корпус щита так, что лицевая панель находится в одной плоскости с дверцей. Для правильного подключения важно соблюдать полярность: входные и выходные контакты помечены. Нейтральный проводник коммутируется - он тоже отключается при срабатывании, что повышает безопасность. Присоединение проводов - винтовые зажимы, затягивать необходимо усилием, соответствующим сечению: для 25 мм2 требуется больше силы, чем для 1 мм2. Не используйте многожильные провода без наконечников - возможен перегрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Отключение происходит при достижении порога 30 мА - уровень, признанный безопасным для жизни человека. Класс токоограничения 3 гарантирует минимальную тепловую и механическую нагрузку на проводку при КЗ. Устройство имеет сертификат соответствия и прошло испытания на надёжность срабатывания более 10 000 раз.

Преимущества

• Объединяет два типа защиты - от утечек и от перегрузок/КЗ - экономит место в щите
• Отключение нейтрали исключает риск сохранения потенциала на оборудовании после срабатывания
• Характеристика “C” позволяет применять в цепях с двигателями и другим индуктивным оборудованием
• Высокая отключающая способность (4,5 кА) делает его подходящим для промышленных и многоэтажных объектов
• Работает при низких температурах - подходит для холодных помещений

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для систем с выпрямителями, светодиодными драйверами, ИБП
• IP20 - нельзя устанавливать вне закрытых щитов, даже под навесом или в сыром месте
• Не рекомендуется для питания оборудования с высокими емкостными утечками (например, мощные преобразователи частоты)
• Требуется точное соблюдение сечения проводов - слишком толстый провод не войдёт в зажим, слишком тонкий - плохо зажмётся
• Не предназначен для частого ручного отключения - не является обычным рубильником

Примеры использования

• Защита группы розеток на балконе или в гараже
• Линии питания насосов, вентиляторов, компрессоров в подвальных помещениях
• Освещение в подземных парковках и технических этажах
• Цепи питания станков с асинхронными двигателями в мастерских
• Распределительные щиты в квартирах, офисах, административных зданиях

Практические советы

• Перед первым включением обязательно проверьте кнопку «Тест» - она должна отключать устройство
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в условиях пыли и влаги
• При установке в щит с несколькими УЗО - следите, чтобы нулевые проводники не смешивались между группами
• Если устройство часто срабатывает - проверьте изоляцию проводки, наличие старых приборов с утечками
• Для защиты сухих помещений с малой нагрузкой можно выбрать 10 мА, но здесь 30 мА - оптимальный баланс безопасности и отказоустойчивости
• Помните: посадочный диаметр клемм не стандартизирован - перед покупкой проводов убедитесь, что они подходят по сечению (1–25 мм2)
