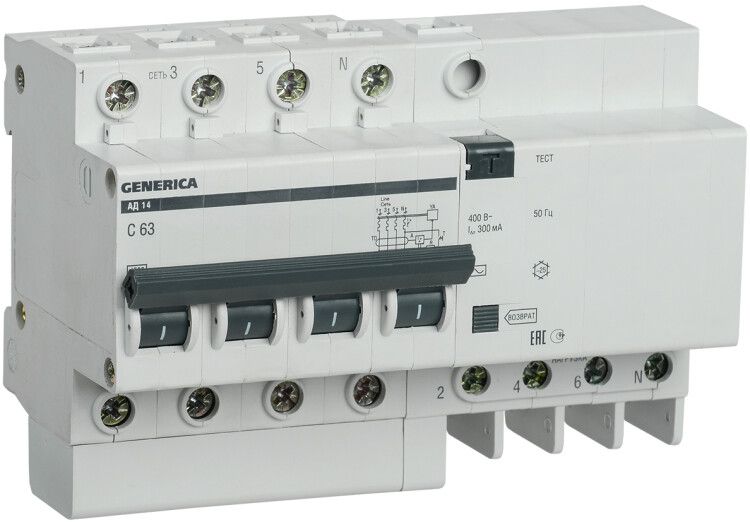

Выключатель автоматический дифференциального тока АД14 4п 63А C 300мА тип AC (8 мод) | MAD15-4-063-C-300 GENERICA IEK

Автоматический дифференциальный выключатель АД14 от GENERICA и IEK - устройство для защиты электрических цепей от утечек тока, перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов. Номинальный ток 63 А и чувствительность 300 мА делают его надёжным решением для предотвращения пожаров, вызванных повреждением изоляции.

Назначение и область применения

Выключатель автоматический дифференциальный АД14 предназначен для защиты людей и оборудования от поражения электрическим током и возникновения пожаров вследствие утечек тока через изоляцию. Уставка срабатывания 300 мА оптимальна для защиты линий питания групповой нагрузки - например, силовых цепей станков, конвейеров, освещения, систем вентиляции и других мощных потребителей. Применяется в щитах управления, распределительных пунктах и этажных щитках.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузки до 14 кВт при 400 В
• Дифференциальный ток срабатывания: 300 мА (0,3 А) - реагирует на утечки, опасные для возгорания
• Тип тока утечки: переменный (AC) - защищает только от синусоидальных утечек, не реагирует на постоянные или импульсные
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищает оборудование
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Монтаж: на DIN-рейку шириной 35 мм
• Глубина монтажа: 75 мм - требует достаточного места внутри шкафа
• Степень защиты: IP20 - не предназначен для открытой установки, работает только в закрытых щитах
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками 35 мм. Для монтажа требуется свободное место глубиной не менее 75 мм. Выключатель имеет четыре полюса, поэтому подключение выполняется к трём фазам и нулевому проводнику - ноль обязательно проходит через аппарат, так как он есть в конструкции. Отводящие провода должны иметь сечение не менее 16 мм2 для тока 63 А. Не допускается подключение к цепям с постоянным током или сильными помехами - устройство реагирует только на переменный ток утечки типа AC.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2. Класс токоограничения 3 обеспечивает повышенную безопасность при коротком замыкании. Защита IP20 исключает случайный доступ к токоведущим частям, но не защищает от влаги - использование вне щита запрещено. Серия АД14 сертифицирована для эксплуатации в условиях нормальной температуры и влажности, без взрывоопасной среды.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Защита от пожаров благодаря уставке 300 мА - особенно актуальна для старых проводок
• Характеристика C - устойчив к пусковым токам двигателей и другого индуктивного оборудования
• Класс 3 токоограничения - минимизирует риск повреждения кабеля и контактов при КЗ
• Наличие нейтрали в конструкции - гарантирует отключение всех проводников при утечке

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - не сработает
• Не реагирует на импульсные или выпрямленные утечки - для таких задач нужны устройства типа A или B
• IP20 - нельзя использовать во влажных помещениях, на улице или в неотапливаемых щитах без герметизации
• Подходит только для сетей 50 Гц - не используется в авиации, судах или специализированных системах с другой частотой
• Не рекомендован для защиты отдельных розеток - для этого лучше применять УЗО с 30 мА

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток и света на этаже
• Производственный участок - питание станков с двигателями 5–15 кВт
• Конвейерная линия - защита трёхфазной сети с нулевым проводом
• Система вентиляции с большими насосами - предотвращение перегрева из-за утечек в старой изоляции
• Электрощитовая в офисном здании - вместо двух отдельных устройств (автомат + УЗО)

Практические советы

• При замене проверьте соответствие глубины монтажа - 75 мм может не хватить в компактных щитах
• Избегайте установки рядом с источниками тепла - перегрев сокращает срок службы
• Проверяйте целостность нулевого провода перед включением - обрыв нуля может сделать защиту неэффективной
• Тестируйте кнопкой “T” ежемесячно - даже при отсутствии видимых проблем
• Для новых проектов с высокой долей электроники (ПЛК, ЧПУ) рассмотрите возможность перехода на УЗО типа A - АД14 не защитит от импульсных утечек
• Артикулы mad15-4-063-c-300 от GENERICA и IEK - полностью взаимозаменяемые, можно брать любой из брендов
