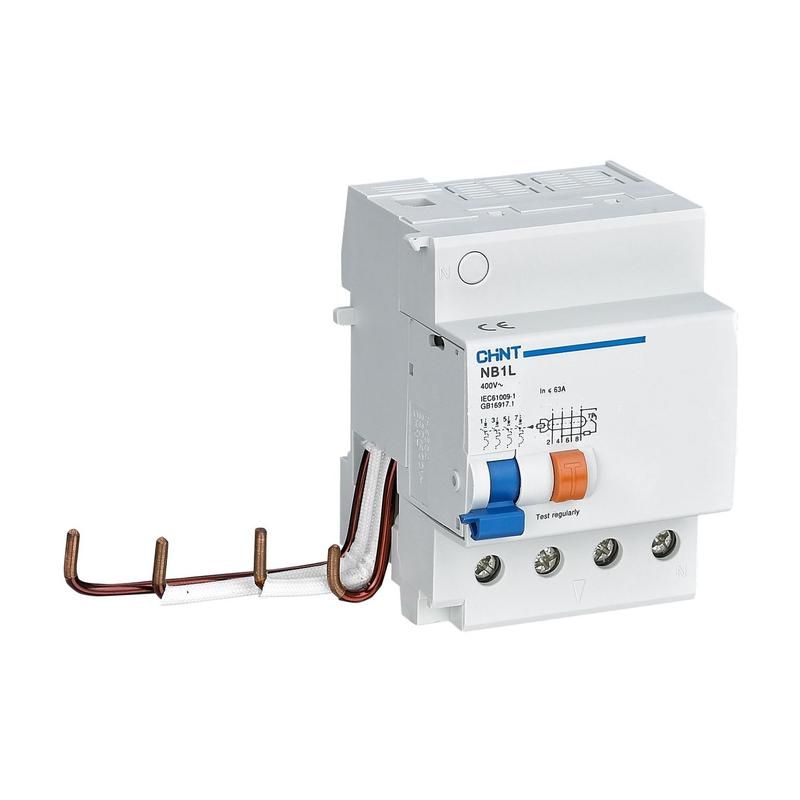

Выключатель автоматический дифференциального тока NB1L-63 4P C63 30mA тип AC 6kA (R) | 198419 CHINT

Автоматический выключатель дифференциального тока NB1L-63 (R) от CHINT - четырёхполюсное устройство с номинальным током 63 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в промышленных и коммерческих объектах.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L-63 (R) защищает электрические сети от:

• поражения человека током при косвенном прикосновении (утечка ≥30 мА);
• возгораний, вызванных утечками тока через изоляцию;
• перегрузок и коротких замыканий благодаря характеристике срабатывания «С».

Устройство применяется в трёхфазных сетях 400 В с частотой 50/60 Гц, особенно там, где требуется высокая безопасность: производственные цеха, офисные здания, торговые комплексы, объекты ЖКХ. Подходит для установки в щитах, обслуживающих мощные группы оборудования - станки, насосы, системы вентиляции, конвейеры.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальный ток утечки: 30 мА - порог срабатывания дифференциальной защиты. Обеспечивает защиту жизни человека.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для большинства бытовых и промышленных систем).
• Номинальное напряжение: 400 В - рабочее напряжение трёхфазной сети.
• Количество полюсов: 4P - защищает все три фазы и ноль одновременно.
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, трансформаторы).
• Напряжение изоляции (Ui): 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний).
• Степень защиты (IP): IP20 - защита от прикосновения к токоведущим частям пальцами, но не от пыли и воды. Устанавливается только внутри закрытых щитов.
• Ширина модуля: 7,5 модулей - занимает 7,5×17,5 мм на DIN-рейке.
• Рабочая температура: от -25C до +40C - допустимый диапазон для помещений с контролируемым микроклиматом.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.
• Тип устройства: электромеханический - работает без внешнего питания, надёжнее электронных аналогов.

Совместимость и монтаж

Выключатель NB1L-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - снизу, питание - сверху. Это соответствует правилам сборки щитов по Евростандарту. Для правильной установки важно соблюдать полярность: нулевой проводник подключается к помеченному выводу N. Максимальное количество устройств в одном ряду - 7–8 штук на 1 метре рейки, в зависимости от других элементов.

Устройство совместимо с дополнительными модулями: вспомогательный контакт XF9, сигнальный контакт XF9J и расцепители S9/V9 - они позволяют удалённо отслеживать состояние или отключать устройство по сигналу управления.

Безопасность и стандарты

Выключатель дифференциального тока NB1L-63 (R) соответствует требованиям IEC 61009-1 и ГОСТ Р 50030.2. Произведён в соответствии с международными нормами безопасности для устройств типа AC. Электромеханическая конструкция исключает риск отказа при отключении питания, что повышает надёжность в аварийных ситуациях.

Преимущества

• Электромеханическая схема - работает даже при отсутствии напряжения в сети, в отличие от электронных АВДТ.
• Яркое окно индикации - сразу видно, сработал ли аппарат (зелёный = включен, красный = отключен).
• Высокая механическая износостойкость - 20 000 циклов включения/выключения, что гарантирует долгую службу.
• Готов к использованию в условиях повышенной влажности и запылённости (степень загрязнения 2).
• Поддержка расширения функционала через дополнительные модули.

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток (AC).
• IP20 требует обязательной установки внутри закрытого щита - нельзя использовать на улице или во влажных помещениях без корпуса.
• Не реагирует на постоянные утечки тока (тип DC) - для таких задач нужны устройства типа A или B.
• Максимальная частота включений - 120 циклов в час. Частые операции (более 2–3 в минуту) снижают срок службы.
• Не рекомендован для защиты цепей с высоким уровнем гармонических искажений (например, частотные преобразователи) без предварительной проверки.

Примеры использования

• Защита трёхфазного станка с двигателем 4 кВт в металлообработке.
• Щитовая группа для конвейера на пищевом производстве.
• Общий входной автомат в распределительном щите офисного здания.
• Защита группы розеток в мастерской с применением переносного электроинструмента.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - она проверяет исправность дифференциального механизма.
• Проверяйте работу устройства кнопкой «Тест» минимум один раз в месяц - это требование нормативов.
• При проектировании щита учтите, что NB1L-63 (R) занимает 7,5 модуля - планируйте место для остальных автоматов и модулей.
• Не используйте этот выключатель вместо обычного автомата - он не заменяет защиту от перегрузки, а дополняет её.
• Если в системе есть частотники, ИБП или LED-освещение с высоким коэффициентом искажений - рассмотрите возможность перехода на тип A/B, так как AC может давать ложные срабатывания.
