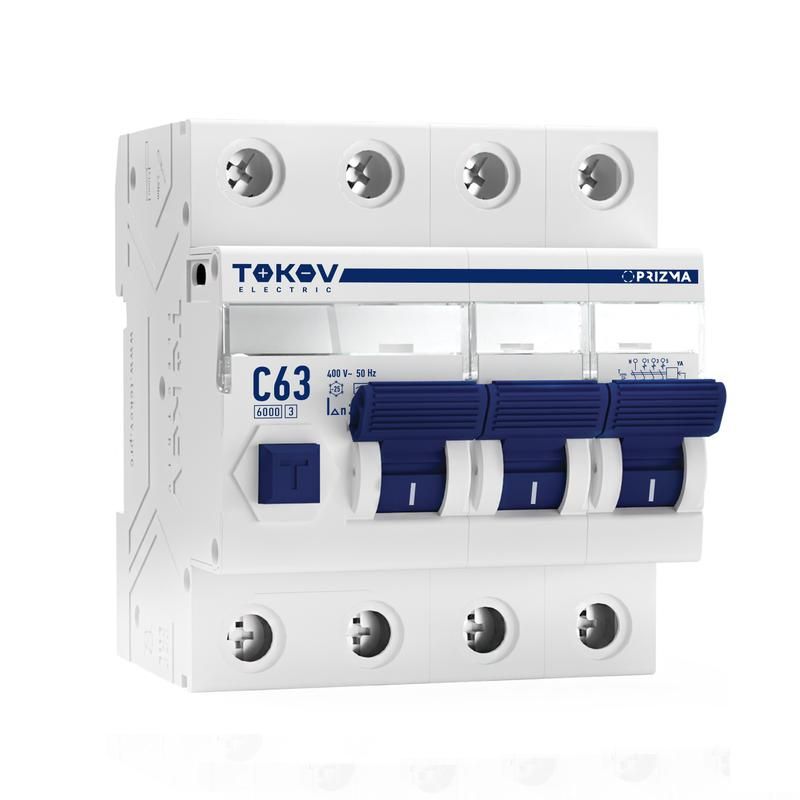

Выключатель автоматический дифференциального тока 4п (3P+N) C 63А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCBO-4-63-30-AC

Автоматический выключатель дифференциального тока TOKOV ELECTRIC tke-pz60-rcbo-4-63-30-ac обеспечивает защиту от поражения электрическим током и перегрузок в однофазных и трёхфазных сетях переменного тока. Устройство сочетает функции обычного автоматического выключателя и устройства защитного отключения (УЗО), что делает его компактным решением для защиты людей и оборудования.

Назначение и область применения

Этот автоматический выключатель дифференциального тока предназначен для защиты человека от поражения электрическим током при утечках до 30 мА, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов с высокой плотностью электрооборудования. Особенно эффективен там, где используются мощные бытовые приборы, станки, насосы и системы освещения.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без срабатывания
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип срабатывания по утечке: AC - реагирует на переменный ток утечки (стандартный для бытовых и промышленных сетей)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при больших токах КЗ
• Количество полюсов: 4 (3P+N) - защищает три фазы и нейтраль, нейтральный проводник коммутируется
• Изоляция: UI = 400 В, импульсное напряжение 6 кВ - надёжная изоляция для работы в условиях скачков напряжения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, не предназначен для открытой установки вне щита
• Сечение провода: одножильный - 1–16 мм2, многожильный - 1–10 мм2
• Монтажная ширина: 4 модуля (72 мм)
• Глубина установки: 50 мм - требует достаточного места внутри щита
• Рабочий диапазон температур: –25…+50 C - работает в большинстве условий, кроме экстремально холодных или жарких помещений

Совместимость и монтаж

Автоматический выключатель дифференциального тока TOKOV ELECTRIC tke-pz60-rcbo-4-63-30-ac монтируется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением согласно указанным нормам: одножильные - до 16 мм2, многожильные - до 10 мм2. Нейтральный проводник обязательно подключается через коммутируемые зажимы - он размыкается при срабатывании, что повышает безопасность. Установка возможна только в закрытых распределительных щитах с защитой от внешних воздействий. Не допускается установка в местах с постоянной влажностью, прямым попаданием воды или пылевыми выбросами.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 61009-1 для автоматических выключателей дифференциального тока. Комбинированная защита (тепловая + магнитная + дифференциальная) обеспечивает соответствие международным нормам безопасности. Отключение происходит без выдержки времени - реакция на утечку менее 0,3 секунды, что соответствует требованиям для защиты жизни человека.

Преимущества

• Компактность: заменяет два устройства - автомат и УЗО - экономит место в щите
• Высокая точность срабатывания: 30 мА - оптимальный порог для защиты людей
• Коммутируемый нейтраль - исключает риск сохранения потенциала на нулевой шине после отключения
• Устойчивость к перегрузкам: характеристика C позволяет использовать с оборудованием, имеющим пусковые токи
• Надёжная механическая конструкция: гарантирует долгую работу даже при частых срабатываниях

Ограничения применения

• Не подходит для сетей с постоянным током - только переменный ток (AC)
• Не защищает от постоянных утечек тока (тип DC) - не применяйте в системах с выпрямителями, светодиодными драйверами или ИБП без дополнительной защиты
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в неотапливаемых шкафах без дополнительной герметизации
• Не рекомендован для цепей с высокими гармониками (частотные преобразователи, мощные ЭПРА) - возможны ложные срабатывания
• Ограниченная рабочая температура: ниже –25 C или выше +50 C снижают надёжность срабатывания

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита для станков с асинхронными двигателями
• Линии питания конвейеров, насосов, вентиляторов в цехах
• Распределительные щиты административных зданий с групповой защитой нескольких контуров

Практические советы

• Проверьте посадочные размеры перед покупкой: устройство занимает 4 модуля - убедитесь, что есть свободное место в щите
• Подключайте провода строго в соответствии с маркировкой L/N и фазами - неверное подключение нейтрали может нарушить работу
• После установки всегда проверяйте тестовой кнопкой «Т» - срабатывание должно происходить немедленно
• Не используйте этот автоматический выключатель дифференциального тока TOKOV ELECTRIC tke-pz60-rcbo-4-63-30-ac вместо основного входного автомата - он служит для защиты конкретных групп
• При наличии нескольких таких устройств в одном щите соблюдайте принцип селективности - не ставьте более чувствительные УЗО на выходе от менее чувствительных
