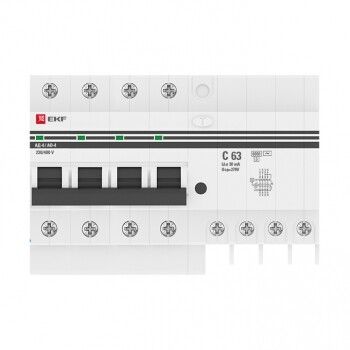

Дифференциальный автомат АД-4 63А/ 30мА (хар. C, AC, электронный, защита 270В) 6кА PROxima | DA4-6-63-30-pro EKF

Дифференциальный автомат АД-4 63А/30мА (характеристика C, AC, электронный, защита 270В) 6кА от EKF PROxima сочетает функции защиты от перегрузки, короткого замыкания и утечки тока в одном корпусе. Устройство предназначено для установки в распределительных щитах жилых, офисных и промышленных объектах, обеспечивая безопасность людей и оборудования. Артикул da4-6-63-30-pro соответствует модели АД-4 серии PROxima.

Назначение и область применения

Дифференциальный автомат АД-4 63А/30мА используется для защиты электрических цепей от:

• утечек тока на землю (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок - когда нагрузка превышает допустимый ток;
• коротких замыканий - при внезапном возрастании тока до аварийных значений.

Подходит для защиты групповых линий в квартирах, домах, производственных помещениях, на предприятиях с оборудованием переменного тока. Особенно эффективен там, где есть риск поражения электрическим током - в ванных комнатах, кухнях, мастерских, на станках и конвейерах.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который автомат может пропускать без отключения.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что соответствует требованиям безопасности для защиты людей.
• Количество полюсов: 4 - защищает три фазы и ноль одновременно, позволяет отключать нейтраль при срабатывании.
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичный для бытовых и промышленных сетей).
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с высоким пусковым током (электродвигатели, насосы, компрессоры).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Электронный тип: требует внешнего питания для работы внутренней схемы - работает только при наличии напряжения в сети.
• Защита от перенапряжения: встроена - снижает риск повреждения оборудования при скачках напряжения до 270 В.
• Степень защиты IP20: защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли - устанавливается внутри закрытых щитов.
• Монтаж: на DIN-рейку шириной 8 модулей (стандарт EN 60715).
• Рабочая температура: от -25C до +50C - подходит для холодных помещений и нагреваемых шкафов.
• Сечение провода: 0–25 мм2 - совместим с медными проводами всех распространённых сечений.

Совместимость и монтаж

Дифференциальный автомат АД-4 63А/30мА устанавливается на стандартную DIN-рейку глубиной 45 мм. Для правильной сборки важно соблюдать следующее:

• Использовать провода сечением не более 25 мм2 - большие провода не войдут в зажимы.
• Убедиться, что нулевой проводник подключен через сам автомат - он имеет коммутируемую нейтраль, поэтому не должен проходить мимо него.
• Не использовать в системах TN-C - требуется отдельный PE-проводник (системы TN-S, TT).
• При установке в щите с несколькими автоматами - сохранять минимальный зазор между устройствами для теплоотвода.

Подключение выполняется согласно схеме на корпусе: входные клеммы сверху, выходные - снизу. Нейтраль подключается к специальному выводу N.

Безопасность и стандарты

• Соответствует ГОСТ Р 51326.1 и IEC 61009-1 - основным нормам для дифференциальных автоматов.
• Класс токоограничения 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловые повреждения.
• Категория перенапряжения III - предназначен для установки в местах с повышенной вероятностью импульсных перенапряжений (промышленные объекты, распределительные пункты).
• Номинальное импульсное выдерживаемое напряжение 6 кВ - устойчив к кратковременным выбросам напряжения.

Преимущества

• Объединяет две функции - автоматический выключатель и УЗО - экономит место в щите (вместо двух устройств - одно).
• Встроенная защита от перенапряжения снижает необходимость в дополнительных ограничителях.
• Коммутируемый ноль повышает уровень безопасности - полностью отключает цепь при утечке.
• Высокая надёжность благодаря электронному механизму и качественной сборке от EKF.
• Долгий гарантийный срок - 84 месяца - указывает на уверенность производителя в долговечности.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц.
• Не подходит для систем TN-C - требует отдельного защитного проводника (PE).
• Электронный тип не будет работать при отсутствии напряжения в сети - например, при полном отключении питания.
• IP20 не защищает от влаги - нельзя устанавливать во влажных или открытых местах без бокса.
• Не рекомендован для защиты цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в кухне или ванной комнате дома.
• Щитовая защита для станка с асинхронным двигателем (класс C идеально подходит для пусковых токов).
• Линия питания конвейера на заводе с множеством электромоторов.
• Распределительный щит торгового центра - для групп освещения и силовой нагрузки.

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - проверьте, что автомат отключится. Повторяйте тест ежемесячно.
• При использовании в условиях низких температур (-25…0C) - убедитесь, что щит не продувается ветром и не переохлаждается.
• Выбирая между АД-4 и АД-4S - если в щите несколько дифавтоматов, лучше взять селективную версию (S): она предотвращает массовое отключение при локальной неисправности.
• Не соединяйте ноль после автомата с землёй - это вызовет ложные срабатывания.
• При замене старого УЗО+автомата - проверьте соответствие сечения проводов и номинала тока (63 А - не всегда нужен, можно выбрать 32 А, если нагрузка меньше).
