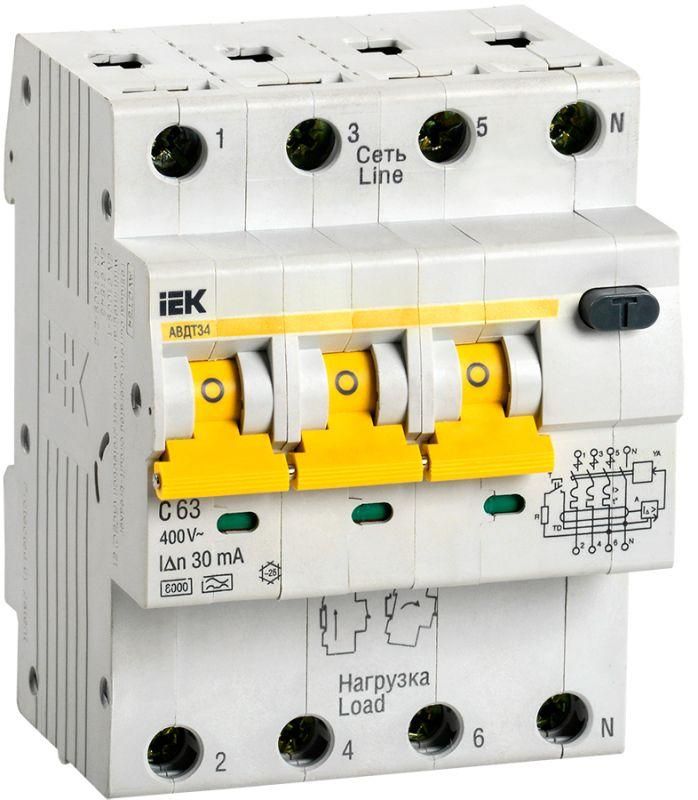

Выключатель автоматический дифференциального тока 4п C 63А 30мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-063-C-30

Автоматический выключатель дифференциального тока АВДТ-34 C63 30мА тип A 6кА от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной защиты от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Устройство совмещает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает АВДТ-34 C63 30мА тип A 6кА идеальным решением для промышленных объектов.

Назначение и область применения

АВДТ-34 C63 30мА тип A 6кА используется для защиты электрических цепей в условиях повышенной опасности: там, где есть риск утечки тока через повреждённую изоляцию или прикосновение к токоведущим частям. Подходит для установки в распределительных щитах промышленных предприятий, производственных линий, насосных станций, оборудования с частотными преобразователями и импульсными нагрузками. Благодаря типу A, устройство реагирует как на переменный, так и на пульсирующий постоянный ток утечки - это важно для современной техники с выпрямителями.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку до этого значения без срабатывания
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, защищает от поражения током
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А
• Характеристика срабатывания: C - оптимизирована для средних пусковых токов (например, двигатели, компрессоры)
• Напряжение: 400 В переменного тока (AC), 50 Гц - для трёхфазных сетей 380/220 В
• Количество полюсов: 4 - три фазы + нейтраль, все коммутируются одновременно
• С коммутируемым нейтральным проводником: да - ноль также отключается при аварии, исключает перекос фаз
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 4 модуля - занимает 72 мм по глубине монтажа
• Максимальное сечение кабеля: 25 мм2 - подходит для медных жил до этого сечения
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Индикация: да - визуальное указание состояния (включено/выключено)
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, допустима влажность до 95%

Совместимость и монтаж

АВДТ-34 C63 30мА тип A 6кА монтируется на DIN-рейку шириной 35 мм, как стандартные автоматы. Для подключения используются зажимы с насечками - они обеспечивают плотный контакт и снижают нагрев. Максимальное сечение кабеля - 25 мм2, поэтому не стоит использовать более толстые провода. Устройство рассчитано на стационарную установку, не предназначено для перемещения или временного подключения. Обязательно соблюдайте полярность: L1–L3, N - нейтраль подключается строго к соответствующему выводу. После монтажа обязательно проверьте работу кнопки TEST.

Безопасность и стандарты

АВДТ-34 C63 30мА тип A 6кА соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2 - российским нормам для устройств дифференциальной защиты. Конструкция гарантирует отключение всех полюсов при утечке, включая нейтраль, что исключает сохранение потенциала на оборудовании после срабатывания. Индикатор положения контактов позволяет визуально определить состояние автомата даже при отключенном питании.

Преимущества

• Объединяет функции УЗО и автоматического выключателя - экономит место в щите
• Работает с пульсирующим постоянным током утечки (тип A) - актуально для оборудования с электроникой
• Нейтральный контакт замыкается первым и отключается последним - предотвращает перекос фаз при отключении
• Насечки на зажимах снижают переходное сопротивление и повышают долговечность соединений
• Эргономичная кнопка TEST - удобна для регулярной проверки работоспособности
• Высокая отключающая способность (6 кА) - позволяет использовать АВДТ-34 C63 30мА тип A 6кА в качестве вводного устройства

Ограничения применения

АВДТ-34 C63 30мА тип A 6кА нельзя устанавливать вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли. Не рекомендуется применять в помещениях с высокой запылённостью, сыростью или агрессивной средой. Также не подходит для систем с постоянным током или смешанным током DC+AC без специальных фильтров. Не используйте с кабелями сечением более 25 мм2 - возможен перегрев и выход из строя зажимов.

Примеры использования

• Защита группы мощных станков на заводе с частотными преобразователями
• Вводной автомат в распределительном щите производственного цеха
• Щит освещения и силовой сети на складском комплексе
• Защита системы вентиляции с электродвигателями и контроллерами
• Цепи питания сварочных аппаратов с импульсной нагрузкой

Практические советы

• Проверяйте работу кнопки TEST ежемесячно - это обязательное требование безопасности
• Не забудьте про посадочный диаметр: глубина монтажа 72 мм требует достаточного места в щите
• Подбирайте сечение кабеля строго до 25 мм2 - превышение недопустимо
• При использовании в трёхфазной сети с нулём - всегда подключайте нейтраль к помеченному выводу
• Для сложных систем с несколькими уровнями защиты - согласовывайте время срабатывания с другими УЗО
• АВДТ-34 C63 30мА тип A 6кА от IEK - надёжное решение для промышленных объектов, но требует качественного монтажа и периодической диагностики
