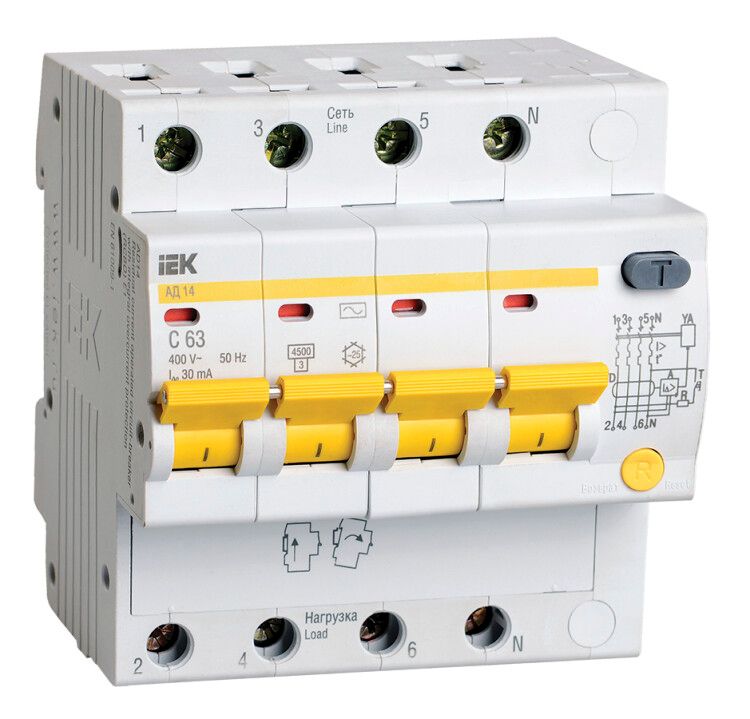

Выключатель автоматический дифференциального тока 4п C 63А 30мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-063-C-030

Автоматический выключатель дифференциального тока АД-14 от IEK (ИЭК) с артикулом mad10-4-063-c-030 обеспечивает комплексную защиту от поражения электрическим током, перегрузок и коротких замыканий. Устройство предназначено для установки на DIN-рейку в промышленных распределительных щитах и применяется там, где требуется высокий уровень безопасности - например, на производствах, в цехах и на объектах с повышенной влажностью.

Назначение и область применения

АД-14 защищает людей от поражения электрическим током при случайном контакте с токоведущими частями. Он отключает питание при утечке тока более 30 мА - этого достаточно, чтобы предотвратить опасные последствия для здоровья. Также устройство защищает оборудование от перегрузок и коротких замыканий благодаря встроенной тепловой и электромагнитной защите типа C. Применяется в промышленных сетях переменного тока 400 В, 50 Гц, особенно там, где есть риск возгорания из-за поврежденной изоляции - на станках, конвейерах, насосных станциях, в системах вентиляции и освещения.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузки средней и большой мощности
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Количество полюсов: 4 - защищает все фазы и нейтраль, включая коммутируемый нейтральный проводник
• Номинальная отключающая способность: 4,5 кА - выдерживает значительные токи КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, светильники, бытовые приборы)
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380/220 В
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не предназначен для постоянного
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытых щитов
• Ширина по модулям: 4,9 - занимает 4 модуля на DIN-рейке
• Максимальное сечение кабеля: 35 мм2 - совместим с крупными медными жилами
• Рабочий диапазон температур: от -25 C до +40 C - подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью влажности
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Глубина монтажа: 72,1 мм - учтите при проектировании корпуса щита

Совместимость и монтаж

АД-14 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм2. Нейтральный проводник коммутируется - значит, он размыкается при отключении, что важно для полноценной защиты. Устройство совместимо с другими элементами серии KARAT от IEK. Подключение можно выполнять как гибкими проводами, так и шинами - два входа на каждый контакт позволяют удобно организовать сборку. Обязательно проверьте соответствие посадочных размеров и глубины монтажа (72,1 мм) перед установкой в щит.

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1 - основным нормам для устройств дифференциальной защиты в РФ. Также сертифицирован по ТУ 3422-033-18461115-2010. Степень загрязнения 2 - допустимо использование в помещениях с умеренным уровнем пыли и влаги, но не в условиях постоянного воздействия жидкости или металлической пыли. Индикатор срабатывания показывает причину отключения - дифференциальный ток или сверхток, что ускоряет диагностику.

Преимущества

• Объединяет две функции: защита от утечек (УЗО) и защита от сверхтоков (автомат) - экономит место в щите
• Защита от сверхтоков реализована в каждом из четырёх полюсов - надёжнее, чем в двухполюсных аналогах
• Коммутируемый нейтраль - исключает потенциально опасные ситуации при обрыве нулевого провода
• Поддержка двойного подключения (шyna + провод) - упрощает сборку сложных схем
• Высокая предельная отключающая способность (4,5 кА) - подходит для промышленных сетей с большими токами КЗ

Ограничения применения

• Не работает при постоянном токе утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами с DC-выходом
• IP20 - нельзя использовать во влажных, открытых или пыльных местах без дополнительной защиты
• Работает только при напряжении выше 50 В - при глубоком проседании сети (например, при аварии) может не сработать
• Не рекомендуется для установки вне закрытых щитов - даже при наличии термостойкого корпуса
• Температурный диапазон ограничен - при температуре ниже -25 C возможно снижение надёжности срабатывания

Примеры использования

• Щит питания группы станков на механическом участке - защита от пробоя изоляции двигателя
• Распределительный щит цехового освещения с люминесцентными и LED-приборами
• Контур питания насосной станции - предотвращение удара током при утечке через кабель в сыром помещении
• Система вентиляции с частотным преобразователем - если преобразователь не создаёт постоянный ток утечки

Практические советы

• Выбирая АД-14, убедитесь, что ваша сеть имеет именно переменный ток - устройство не реагирует на постоянный ток утечки
• При монтаже используйте кабели сечением не более 35 мм2 - перегрузка зажимов вызовет нагрев и выход из строя
• Проверяйте глубину монтажа (72,1 мм) - некоторые пластиковые щиты имеют меньший внутренний объём
• При группировке нескольких устройств на одной рейке оставляйте свободное пространство между ними - для лучшего теплоотвода
• После установки обязательно протестируйте кнопкой “T” - это проверяет целостность дифференциального контура
• Не заменяйте АД-14 обычным автоматом + отдельным УЗО - это увеличивает количество соединений и снижает надёжность
