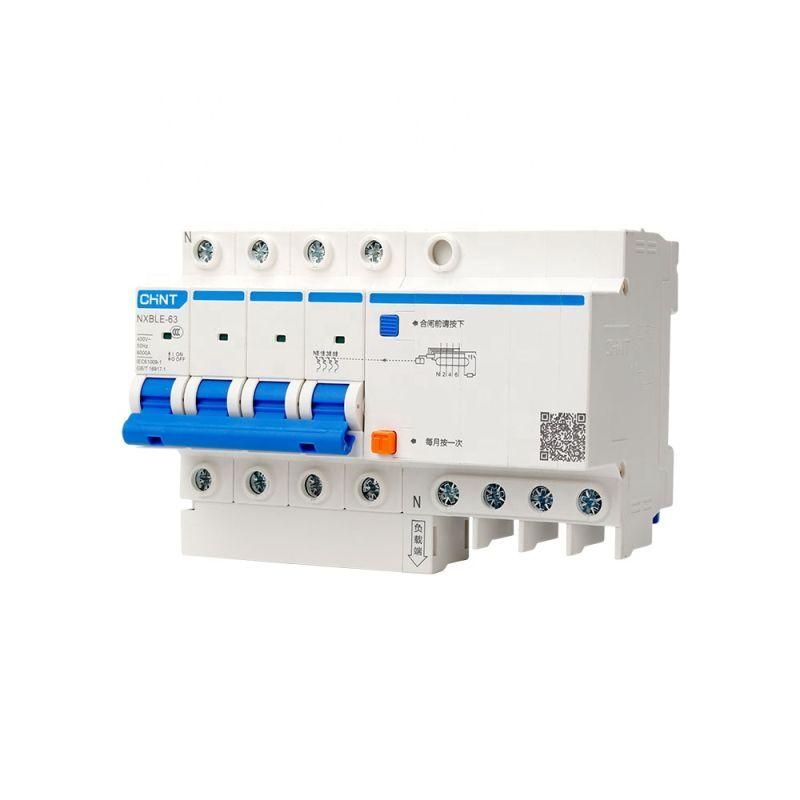

Выключатель автоматический дифференциального тока NXBLE-63 4P C63 30mA тип AC 6kA (R) | 982163 CHINT

Автоматический выключатель дифференциального тока NXBLE-63(R) C63 4P с номинальным током 63 А и чувствительностью 30 мА обеспечивает комплексную защиту от перегрузок, коротких замыканий и утечек тока - идеально подходит для защиты групповых цепей в промышленных, коммерческих и жилых объектах. Бренд CHINT предлагает надежное решение с сертифицированной конструкцией, соответствующей международным требованиям безопасности.

Назначение и область применения

NXBLE-63(R) предназначен для защиты людей от поражения электрическим током при косвенном прикосновении, предотвращения возгораний из-за утечек тока, а также для отключения нагрузки при перегрузке или коротком замыкании. Применяется в распределительных щитах жилых домов, офисов, производственных помещений, торговых центров и других объектов с сетями переменного тока 400 В. Подходит для защиты мощных потребителей: тепловых насосов, кондиционеров, промышленного оборудования, систем вентиляции и конвейеров.

Технические характеристики

• Номинальный ток: 63 А
• Номинальный ток утечки: 30 мА (0,03 А) - срабатывает при утечке выше этого значения
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку переменного тока (стандартный тип для бытовых и промышленных сетей)
• Номинальное напряжение: 400 В
• Количество полюсов: 4P - защищает все три фазы и нейтраль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимизирована для нагрузок с умеренным пусковым током (например, двигатели, светильники, компрессоры)
• Род тока: AC - работает только в сетях переменного тока 50/60 Гц
• Отключение незащищенной нейтрали: Да - нейтральный провод размыкается при срабатывании, повышает безопасность
• Напряжение изоляции (Ui): 500 В
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты (IP): IP20 - защищен от прикосновения пальцами, но не от пыли и воды - требует установки внутри закрытого щита
• Модульная ширина: 7,5 модулей (33,75 мм) - занимает место на DIN-рейке
• Рабочая температура: от -25 C до +70 C - допускает эксплуатацию в неотапливаемых помещениях
• Частота: 50/60 Гц
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке

Совместимость и монтаж

NXBLE-63(R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - совместимо с большинством современных щитов. Для правильной работы необходимо соблюдать полярность: входные клеммы сверху, выходные - снизу. Нейтраль подключается к отдельному выводу, который размыкается при срабатывании. Устройство не требует внешнего питания - работает на основе дифференциального трансформатора. Совместим со всеми устройствами серии NXBLE-63, включая дополнительные модули (AX-X1, AL-X1, SHT-X1 и др.), которые можно установить после основного аппарата.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и GOST R 50807. Сертификация подтверждает соответствие нормам безопасности для защиты человека от поражения током. Отключение нейтрали снижает риск возникновения потенциала на нулевом проводе при аварии. Индикатор положения контактов позволяет визуально определить состояние выключателя - «ON» / «OFF». Кнопка «Тест» позволяет ежемесячно проверять исправность дифференциальной защиты - обязательная процедура согласно ПУЭ.

Преимущества

• Отключение нейтрали при срабатывании - исключает опасность сохранения напряжения на нулевом проводе
• Высокая отключающая способность (6 кА) - надежно защищает даже при серьезных КЗ
• Гибкий выбор характеристик (B/C/D) - возможность адаптировать под тип нагрузки
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий
• Простая диагностика через индикатор положения контактов
• Поддержка дополнительных модулей - легко расширяемая система защиты

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц
• IP20 не допускает установку во влажных или пыльных местах вне щита - требуется герметичный корпус
• Тип AC не реагирует на постоянные или импульсные утечки тока - для таких задач нужны типы A или B
• Не рекомендован для защиты однофазных бытовых розеток с малой нагрузкой - лучше использовать 2P модели с меньшим номиналом
• Не является заменой обычному автомату - используется в паре с ним или как самостоятельное устройство с встроенной защитой от КЗ и перегрузки

Примеры использования

• Защита группы розеток на кухне в многоквартирном доме
• Щитовая на производстве: питание трехфазного станка с двигателем 11 кВт
• Распределительный щит торгового центра - защита системы кондиционирования
• Объект с высокой плотностью электроприборов: серверная, медицинский кабинет
• Линия питания теплового насоса с возможными утечками через теплообменник

Практические советы

• Перед монтажом проверьте, что нейтраль подключена именно к клемме, помеченной как N - неверное подключение нарушит работу защиты
• При использовании нескольких NXBLE-63(R) в одном щите убедитесь, что они не находятся рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты)
• Проверяйте функциональность кнопкой «Тест» минимум один раз в месяц - особенно перед сезонным включением мощного оборудования
• При проектировании учтите ширину 7,5 модулей - планируйте место в щите заранее
• Для сложных систем используйте дополнительные модули (AL-X1, SHT-X1) для удалённой сигнализации срабатывания
• Не устанавливайте NXBLE-63(R) в качестве единственного автомата на всю квартиру - он не заменяет координацию по токам и не обеспечивает селективность
