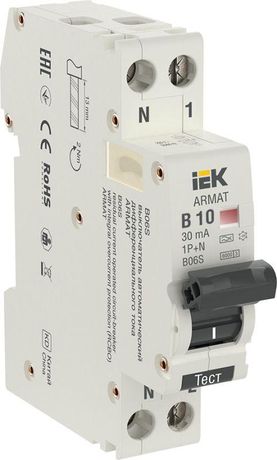

Выключатель автоматический дифференциального тока АВДТ B06S 1P+NP B10 30мА тип A (18мм) ARMAT IEK | AR-B06S-1N-B10A030

Автоматический выключатель дифференциального тока АВДТ B06S 1P+NP B10 30мА тип A (18мм) от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока. Этот аппарат сочетает функции обычного автомата и УЗО в одном корпусе, что делает его удобным решением для установки в жилых и общественных помещениях. Артикул ar-b06s-1n-b10a030 соответствует серии ARMAT.

Назначение и область применения

АВДТ B06S 1P+NP B10 30мА тип A используется для защиты электросетей от:

• утечек тока через человека или повреждённую изоляцию (при значении 30 мА - уровень, обеспечивающий безопасность жизни);
• перегрузок и коротких замыканий;
• повреждений оборудования, вызванных импульсными или постоянными утечками тока (тип A - защищает от переменного и выпрямленного тока утечки).

Подходит для установки в квартирных щитках, офисах, школах, медицинских учреждениях и других объектах, где требуется повышенная защита от поражения током. Особенно эффективен там, где используются бытовые приборы с электроникой - стиральные машины, компьютеры, зарядные устройства, плиты.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50/60 Гц - совместим с сетями России и стран СНГ.
• Номинальный ток: 10 А - позволяет подключать нагрузку до 2,3 кВт при 230 В.
• Дифференциальный ток отключения: 30 мА - чувствителен даже к малым утечкам, обеспечивает защиту человека.
• Тип защиты по току утечки: Type A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современной техники с импульсными источниками питания).
• Характеристика срабатывания по сверхтоку: B - срабатывает при перегрузке от 3–5 кратном номинале; оптимален для освещения и бытовой техники, менее чувствителен к пусковым токам, чем тип C.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при аварийном КЗ с током до 6000 А.
• Количество полюсов: 1+N - размыкает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе после отключения.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли - применяется внутри закрытых щитков.
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 18 мм, компактен для плотной сборки щита.
• Максимальное сечение кабеля: 10 мм2 - поддерживает медные провода до этого сечения.
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - надёжная двухступенчатая защита.
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +70 C, подходит для неотапливаемых помещений и холодных регионов.
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий.
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая термическую нагрузку на проводку.
• Глубина монтажа: 76,2 мм - важно при проектировании глубины шкафа или ниши.
• Цвет: белый - соответствует стандартному оформлению электрооборудования IEK.

Совместимость и монтаж

АВДТ B06S 1P+NP B10 30мА тип A монтируется на DIN-рейку типа 35 мм. Подключение выполняется согласно маркировке на устройстве: вход L/N слева, выход L/N справа. Обязательно использовать клеммы с усилием затяжки, указанным в руководстве - перетяжка может повредить контакты, недостаточная - вызвать нагрев.

При подключении важно не путать вход и выход - ноль должен проходить через аппарат, так как он имеет коммутируемый нейтральный проводник. Это требование обязательно для правильной работы дифзащиты.

Рекомендуется проверять целостность заземления перед установкой - без него дифференциальная защита будет работать некорректно.

Безопасность и стандарты

АВДТ соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1 - международным нормам для выключателей дифференциального тока. Применяет класс токоограничения 3, что гарантирует быстрое отключение при КЗ и снижает риск возгорания.

Защита от утечек 30 мА соответствует уровню безопасности, рекомендованному для мест с повышенной опасностью - ванные комнаты, кухни, детские помещения.

Преимущества

• Объединение функций автомата и УЗО в одном устройстве - экономит место в щите и упрощает монтаж.
• Тип A - единственная подходящая защита для современной техники с импульсными блоками питания (LED-освещение, Wi-Fi роутеры, инверторы).
• Коммутируемый ноль - исключает опасность оставшегося напряжения на нулевой шине после отключения.
• Широкий диапазон температур - можно устанавливать в неотапливаемых щитовых, на балконах, в гаражах.
• Серия ARMAT - известная линейка IEK с проверенной надёжностью и долгим сроком службы.

Ограничения применения

• Не предназначена для установки вне закрытых щитов - степень защиты IP20 не допускает воздействия влаги и пыли.
• Не подходит для цепей с постоянным током - только для переменного (AC).
• Не следует применять вместо отдельного УЗО в системах TN-C - здесь ноль и земля объединены, что делает работу дифзащиты невозможной.
• Не рекомендуется для мощных двигателей или насосов с большими пусковыми токами - лучше выбрать тип C.
• Необходимо периодически тестировать кнопкой “T” - не реже одного раза в месяц.

Примеры использования

• Щиток квартиры - защита розеток на кухне и в ванной.
• Офисный щит - питание компьютеров, принтеров, серверов.
• Гараж или мастерская - розетки для инструментов с электронными контроллерами.
• Детский сад или больница - обязательная защита всех розеточных групп.

Практические советы

• Выбирая АВДТ B06S, убедитесь, что ваша сеть имеет отдельный PE-проводник - иначе защита не сработает.
• При установке в старый щит с ограниченным пространством - учтите глубину 76,2 мм, чтобы не задеть другие элементы.
• Не используйте этот аппарат для защиты освещения, если в цепи есть диммеры или LED-драйверы - они могут вызывать ложные срабатывания. Лучше вынести такие группы на отдельный УЗО.
• Проверьте соответствие сечения кабеля - 10 мм2 максимум. Для 16 А и выше нужен другой аппарат.
• При первом запуске - нажмите кнопку “T”, чтобы убедиться, что устройство отключается. Без этой проверки нельзя считать защиту активной.
