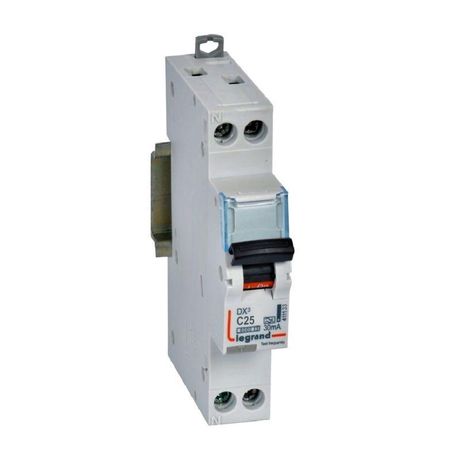

Выключатель автоматический дифференциального тока АВДТ DX3 1П+Н 6000А C25 30мА тип А (1 модуль) - 411133 Legrand

Автоматический выключатель дифференциального тока Legrand AВДТ DX3 1П+Н 6000А C25 30мА тип А (1 модуль) обеспечивает защиту людей от поражения электрическим током за счёт быстрого отключения цепи при утечке тока. Устройство предназначено для установки в распределительных щитах жилых и общественных зданий, где требуется высокий уровень безопасности, особенно в помещениях с повышенной опасностью - ванных комнатах, кухнях, на открытых площадках.

Назначение и область применения

AВДТ DX3 1П+Н 6000А C25 30мА тип А (1 модуль) сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он отключает питание при возникновении дифференциального тока (утечки) свыше 30 мА, что предотвращает поражение человека электричеством. Также защищает от перегрузок и коротких замыканий. Подходит для защиты групповых цепей освещения, розеток, бытовой техники, в том числе с импульсными нагрузками - стиральных машин, микроволновок, компьютеров, зарядных устройств.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток через устройство без перегрева
• Номинальное напряжение: 240 В переменного тока (AC) - работает в сетях 220–240 В, частотой 50/60 Гц
• Дифференциальный ток срабатывания: 30 мА - чувствительность соответствует требованиям для защиты людей
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от импульсных БП)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для бытовых нагрузок с пусковыми токами
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно
• Количество модулей: 1 - компактный формат, занимает один модуль в DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; предназначен для внутренней установки
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловые повреждения
• Категория перенапряжения: III - рассчитан на использование в распределительных системах II класса (например, ввод в квартиру)
• Рабочая температура: от –25 C до 0 C - не рекомендован для установки в неотапливаемых местах ниже 0 C
• Сечение провода: минимум 0,75 мм2 - можно подключать медные провода от 0,75 до 2,5 мм2
• Глубина монтажа: 44,4 мм - требует достаточного места внутри щита
• С коммутируемым нейтральным проводником: да - ноль также размыкается при отключении
• Механическая блокировка: да - позволяет заблокировать положение рычага в “выкл” для обслуживания
• Устройство блокировки: да - совместимо с дополнительным замком или пломбой

Совместимость и монтаж

AВДТ DX3 1П+Н 6000А C25 30мА тип А (1 модуль) устанавливается на DIN-рейку шириной 35 мм. Для монтажа необходим свободный участок глубиной не менее 44,4 мм. Подключение выполняется в верхние и нижние клеммы: фаза - L, ноль - N. Обязательно соблюдать полярность: нулевой проводник обязательно проходит через устройство. Монтаж возможен как в открытую, так и в скрытую коробку. Устройство совместимо со всеми стандартными щитами Legrand и аналогичными сериями других производителей. Не устанавливайте рядом с источниками тепла выше +40 C.

Безопасность и стандарты

Соответствует международному стандарту IEC 61009-1 для устройств защитного отключения. Применяет технологию дифференциальной защиты типа A, которая надёжнее обычных типов AC в условиях современной бытовой техники. Отличается высокой отказоустойчивостью и проверенным временем работы. Механическая блокировка и возможность пломбирования обеспечивают соответствие нормам электроустановок (ПУЭ) для помещений с повышенной опасностью.

Преимущества

• Компактный 1-модульный корпус экономит место в щите
• Отключение фазы и ноля одновременно исключает риск остаточного потенциала
• Тип A обеспечивает защиту от утечек от импульсных источников питания - актуально для LED-освещения, ЭВМ, инверторов
• Механическая блокировка и наличие системы пломбирования позволяют выполнять работы по техобслуживанию без риска случайного включения
• Высокая отключающая способность (6 кА) гарантирует работу даже при серьёзных авариях

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Рабочая температура ограничена: не использовать при температуре ниже –25 C и выше 0 C - возможны сбои в работе
• Не имеет защиты от ложных срабатываний - может отключаться при слабых помехах в сети, например, от старых диммеров или нештатных преобразователей
• Не подходит для защиты мощных двигателей или оборудования с большими пусковыми токами (>10×Iн)
• Не является УЗО-дифавтоматом с защитой от перенапряжений - для этого нужны дополнительные устройства

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне
• Отдельная линия для стиральной машины, бойлера, духового шкафа
• Цепь освещения с LED-лампами и драйверами
• Щитовая группа в офисе для компьютеров и оргтехники
• Линии питания садовой техники (при условии установки в закрытом щите)

Практические советы

• Обязательно проверьте сечение проводов: используйте только медные жилы от 0,75 до 2,5 мм2
• При монтаже в щит с несколькими AВДТ DX3 1П+Н 6000А C25 30мА тип А (1 модуль) следите, чтобы нулевые шины были изолированы друг от друга
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует специнструментов
• Не устанавливайте рядом с радиаторами, нагревательными приборами или в местах с перепадами температуры
• Если в доме часто происходят ложные отключения - проверьте качество изоляции проводки и наличие нестандартных потребителей
• Для установки в холодных помещениях (гараж, чердак) выбирайте модели с более широким температурным диапазоном - этот вариант не подходит
