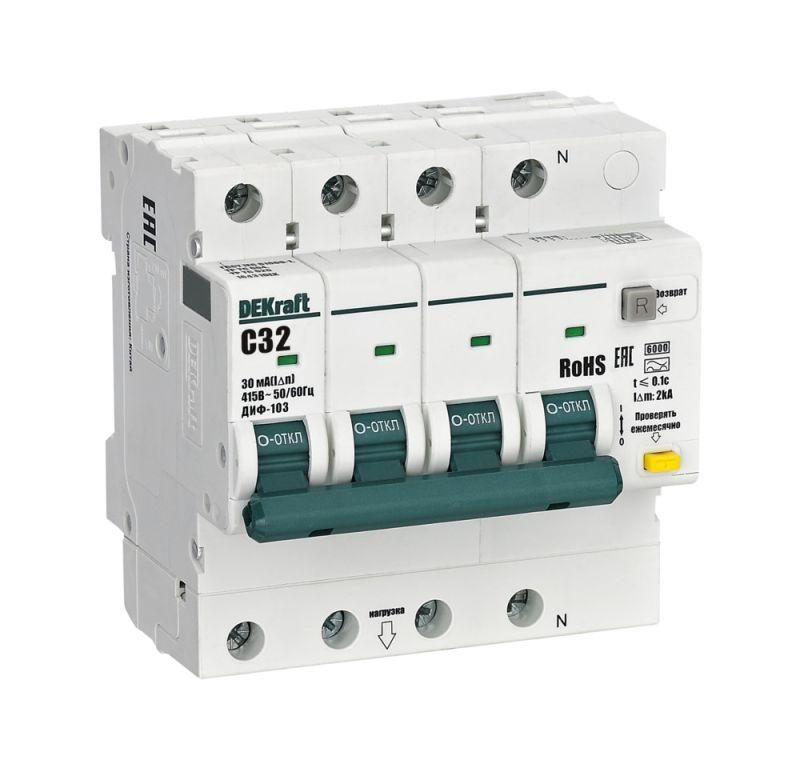

Выключатель автоматический дифференциального тока АВДТ 3P+N 32А 30мА A х-ка C ДИФ-103 6кА | 16431DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты цепей от перегрузки, короткого замыкания и утечки тока до 30 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16431dek.

Назначение и область применения

ДИФ-103 защищает людей от поражения электрическим током при контакте с поврежденной изоляцией или металлическими корпусами оборудования. Также предотвращает пожары, вызванные утечками тока. Устройство используется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах и распределительных пунктах. Применяется в зданиях с постоянным пребыванием людей: офисах, школах, больницах, производственных цехах, торговых помещениях.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без отключения;
• Номинальный ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человеческого фактора;
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных светильников, зарядных устройств);
• Количество полюсов: 4 (3P+N) - защищает три фазы и нейтраль одновременно, нейтраль размыкается при срабатывании;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, таких как двигатели, насосы, компрессоры, люминесцентные лампы;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А;
• Номинальное напряжение: 415 В - рассчитан на трёхфазную сеть 380–415 В;
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Степень защиты IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли - требует установки внутри закрытого щита;
• Монтаж: на DIN-рейку шириной 35 мм;
• Габариты: ширина 88,5 мм, глубина монтажа 73 мм - занимает 4 модуля в щите.

Совместимость и монтаж

ДИФ-103 устанавливается на стандартную DIN-рейку 35 мм. Для правильного подключения требуется соблюдать полярность: входные клеммы помечены L/N, выходные - T/LT/TN. Нейтральный проводник обязательно подключается через аппарат - он размыкается при срабатывании. Совместим со всеми щитами, где есть место под 4 модуля. Не рекомендуется использовать в условиях повышенной влажности вне герметичных корпусов. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Соответствует требованиям ГОСТ R 51326.1 и IEC 61009-1. Относится к категории электронных устройств - работает от сети, имеет внутреннюю плату управления. Обеспечивает высокую точность срабатывания даже при слабых утечках. Сертифицирован для использования в бытовых и промышленных системах электрообеспечения.

Преимущества

• Защита типа A - актуальна для современного оборудования с импульсными источниками питания (LED, инверторы, ЭПРА);
• Электронный механизм - более стабильная работа при колебаниях температуры и напряжения по сравнению с электромеханическими аналогами;
• Чёткая маркировка клемм и кнопки тестирования - упрощает диагностику и обслуживание;
• Компактные габариты - экономит место в щите при многофункциональной сборке;
• Совместимость с сериями DEKraft - позволяет легко заменить или дополнить существующую защиту в одном щите.

Ограничения применения

• Не предназначен для установки на открытом воздухе или в сырых помещениях без дополнительной защиты (IP20 не защищает от влаги);
• Не подходит для цепей с постоянным током - только переменный (AC);
• Не обеспечивает защиту от перенапряжений (для этого нужны отдельные УЗИП);
• Не рекомендован для цепей с очень высокими пусковыми токами (более 10×Iн) - лучше выбрать характеристику D;
• Требует регулярного тестирования кнопкой “Т” - не менее одного раза в месяц.

Примеры использования

• Защита группы розеток в офисном помещении с компьютерами, принтерами и зарядными станциями;
• Подключение кухонного оборудования в ресторане - миксеры, плиты, холодильники с инверторными компрессорами;
• Групповая защита освещения в медицинском учреждении с LED-светильниками и диммерами;
• Защита насосов и вентиляторов в промышленном цеху - когда важна своевременная реакция на утечку при износе изоляции.

Практические советы

• Выбирая ДИФ-103, убедитесь, что посадочное место в щите соответствует ширине 88,5 мм - иначе не войдёт в ряд;
• При использовании нескольких ДИФ-103 в одном щите - не забудьте про координацию с другими защитными устройствами (не допускайте “ложных” срабатываний);
• Проверяйте целостность нулевого провода перед подключением - плохой контакт может сделать защиту неэффективной;
• При замене старого автомата - сравнивайте тип дифференциала: если раньше был тип AC, а теперь нужен A - переход на ДИФ-103 будет улучшением;
• Обязательно используйте кнопку “Т” ежемесячно - она проверяет работоспособность электронной цепи, а не просто механический привод.
